笔记本坏了要修多少钱(150元买到台26年前的坏笔记本)

发布者:李夕东
导读前言事情是这样的,去年八月份的时候,我以极低的价格买到一台屏幕正常显示,但是硬盘损坏的笔记本,我用150元的价格购入了注因为间隔时间略长所以一些地方描述可能不准确。本篇内容有* 开箱和介绍* 基本

前言

事情是这样的,去年八月份的时候,我以极低的价格买到一台屏幕正常显示,但是硬盘损坏的笔记本,我用150元的价格购入了


注:因为间隔时间略长所以一些地方描述可能不准确。

本篇内容有:

* 开箱和介绍

* 基本供电改装

* 找不到的硬盘和系统修复

* 软驱修复和数据导入

* 用94年的笔记本上网

开箱介绍和拆解


在收到货后,我发现卖家那边给我包裹了一个海鲜盒子,闻起来有海的味道,打开后还有第二层包裹


150元买到台26年前的坏笔记本,改装后变成这样


在保护上做的不错,用保鲜膜裹了几层


150元买到台26年前的坏笔记本,改装后变成这样


打开后可以看到全貌。


150元买到台26年前的坏笔记本,改装后变成这样


在AB壳侧面有卡扣设计,用于防止自己打开


150元买到台26年前的坏笔记本,改装后变成这样

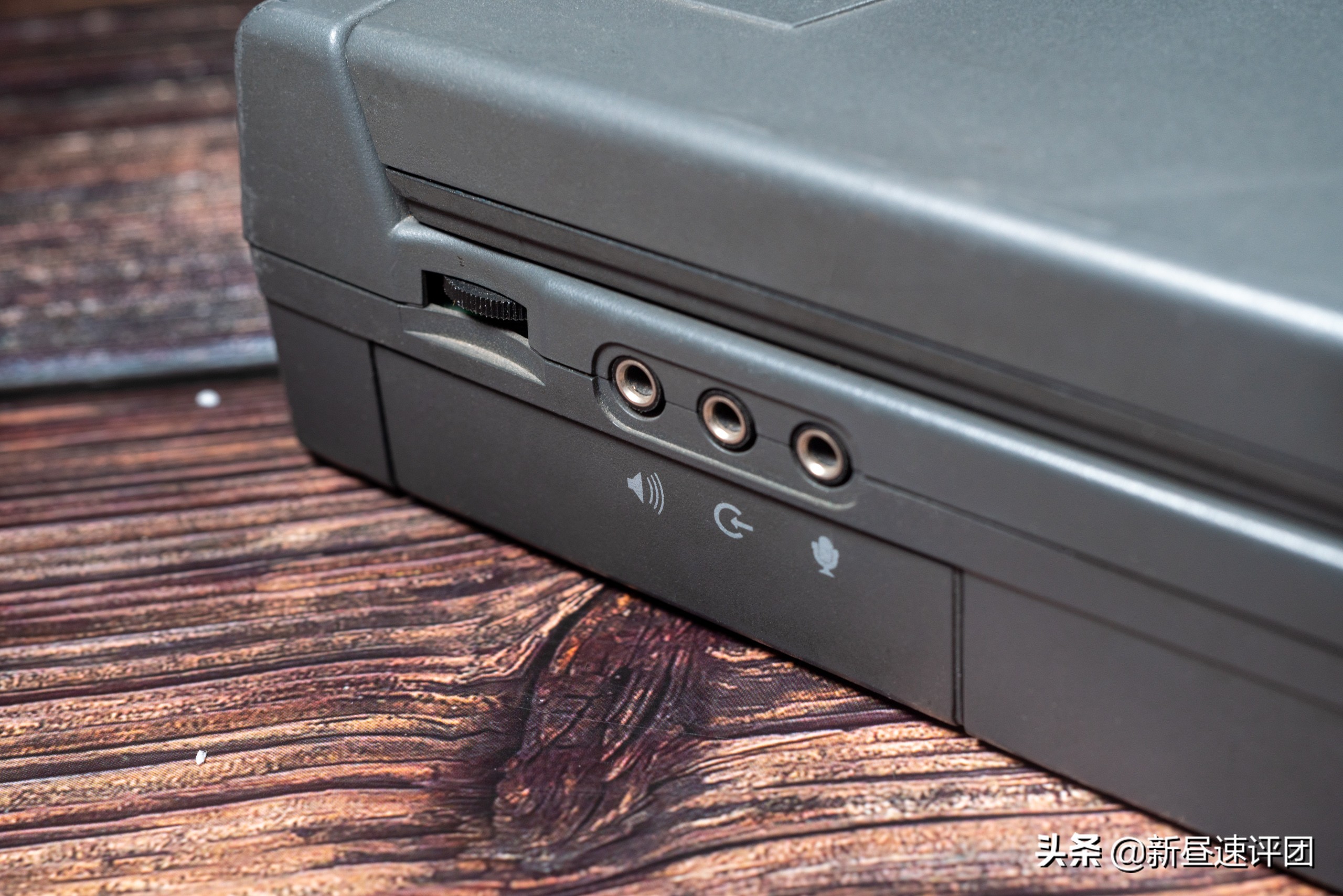

侧面有三个接口。线性输入,音频和麦克风一应俱全


150元买到台26年前的坏笔记本,改装后变成这样

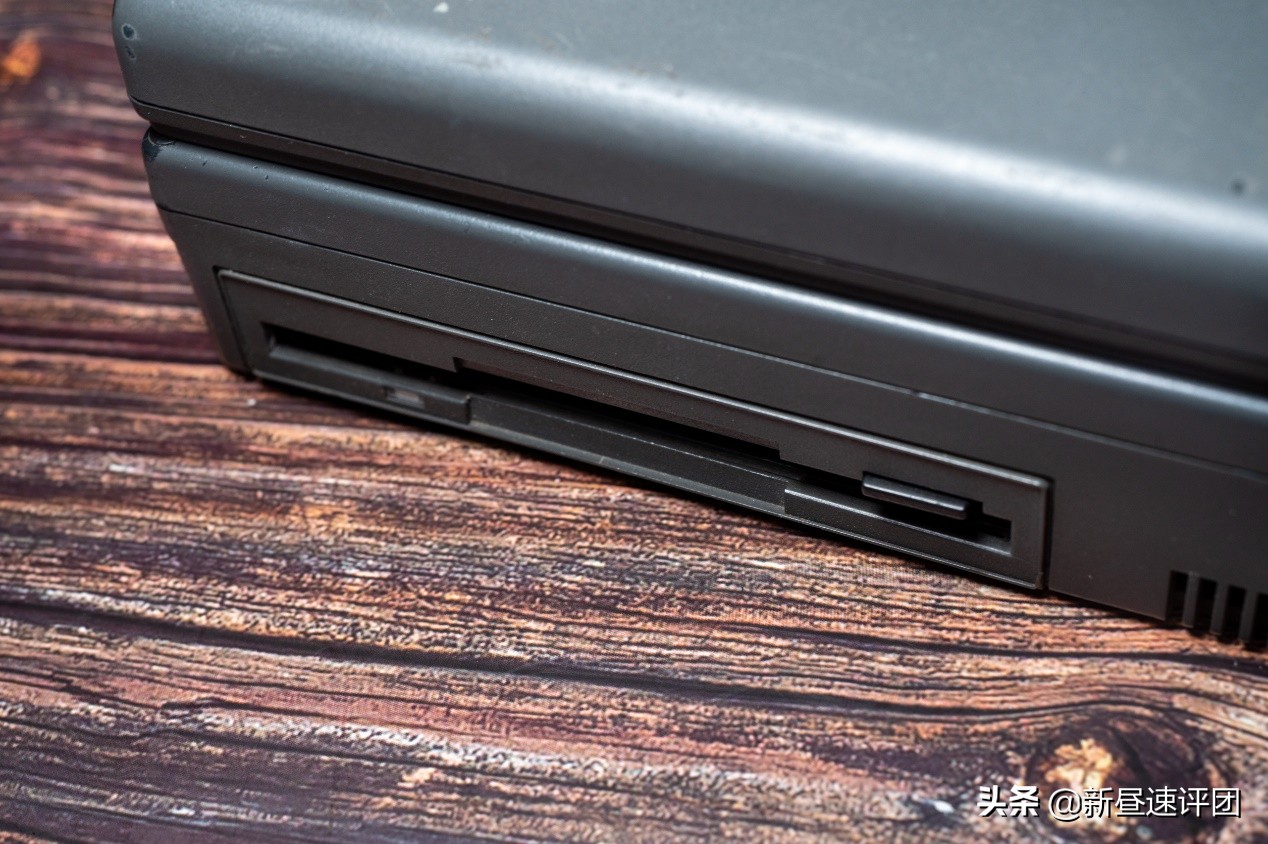

左侧有软盘驱动器


150元买到台26年前的坏笔记本,改装后变成这样


比较常见的屏轴塑料断裂问题,这个问题是因为这部分是受力点,加上塑料时间长易变脆导致的


150元买到台26年前的坏笔记本,改装后变成这样

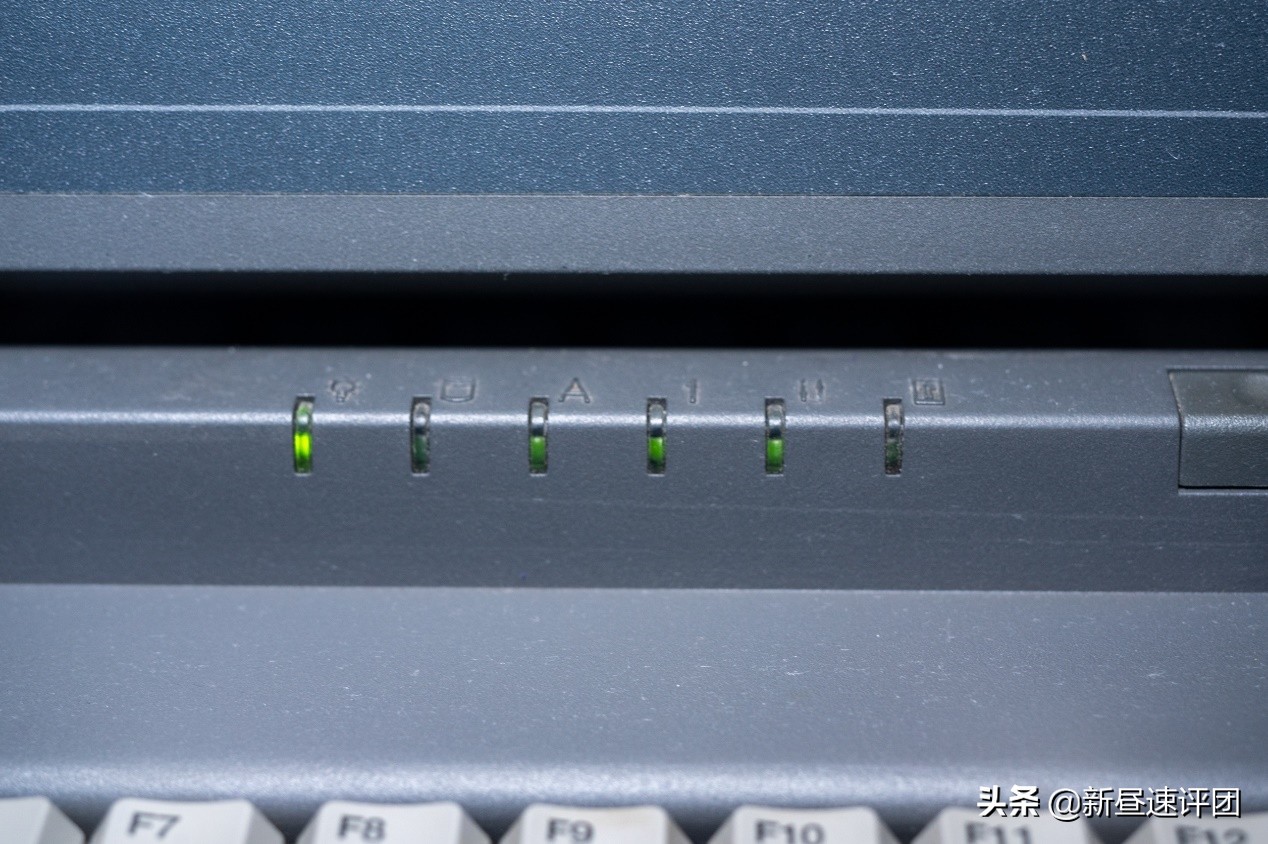

一排指示灯,当年恨不得把所有操作都装一个指示灯上去,不只是磁盘读取和电源,键盘上的三个灯都集合上去了

150元买到台26年前的坏笔记本,改装后变成这样

再来看一下背面的插槽,很多并不认识,但比较有趣的是还有一个接口至今还在一些显示器和服务器上保留

150元买到台26年前的坏笔记本,改装后变成这样

右半侧的接口如下,红外传输是早期无线传输的主要通讯方式之一,而VGA接口则是一直保留的

150元买到台26年前的坏笔记本,改装后变成这样

游戏接口可能很多人会不知道,这是在90年代左右用于外接摇杆的接口同时也可以连接MIDI设备,公头长这个样子,这个基于DB15的接口后面只在声卡上出现,用于连接MIDI键盘,合成器等等

150元买到台26年前的坏笔记本,改装后变成这样

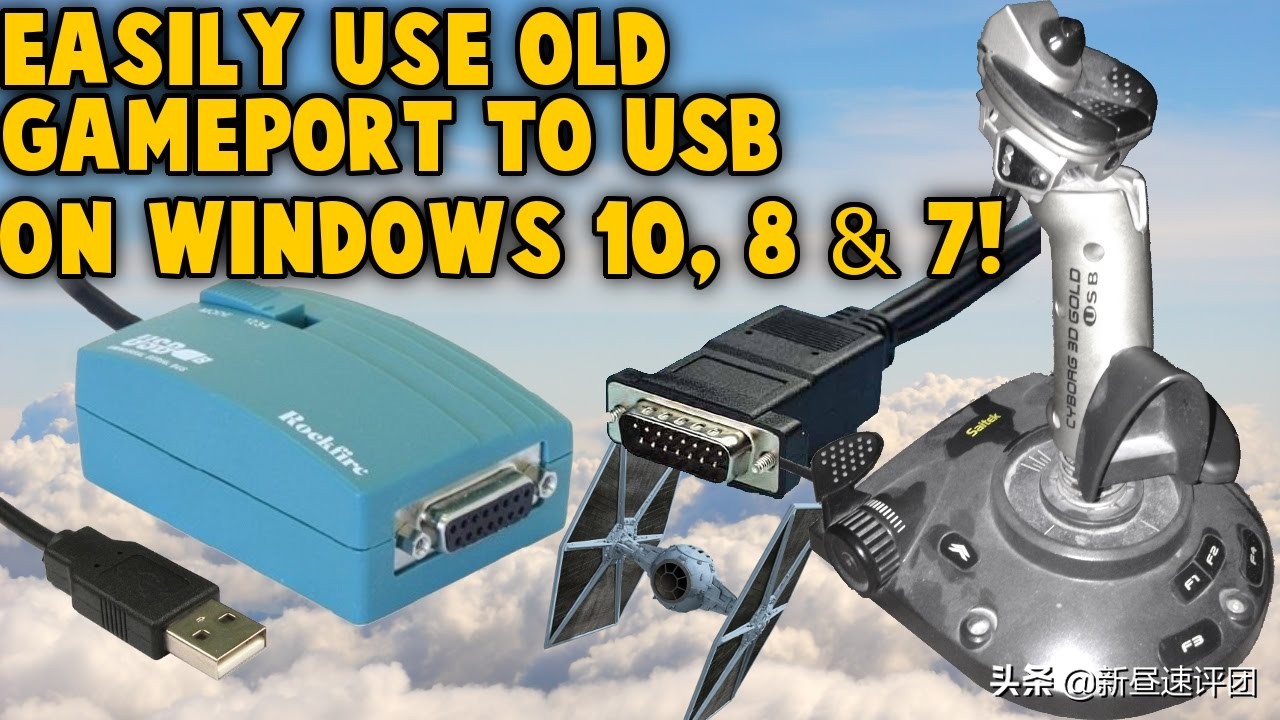

有了这个接口就可以随便的使用一些手柄和飞行摇杆,这是在当年没有USB接口时候的一个通用解决方案

150元买到台26年前的坏笔记本,改装后变成这样

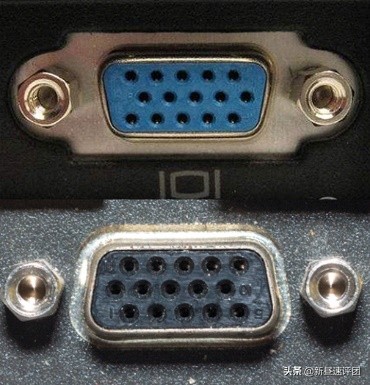

VGA接口的样子和现代的一模一样,可以直接的进行使用

150元买到台26年前的坏笔记本,改装后变成这样


左半边的接口有一些就比较熟悉了,例如说工业机常用的串口,但是这里最长的那一个扩展接口用来外接的设备依然比较不明,如果懂得请告诉我一下

150元买到台26年前的坏笔记本,改装后变成这样

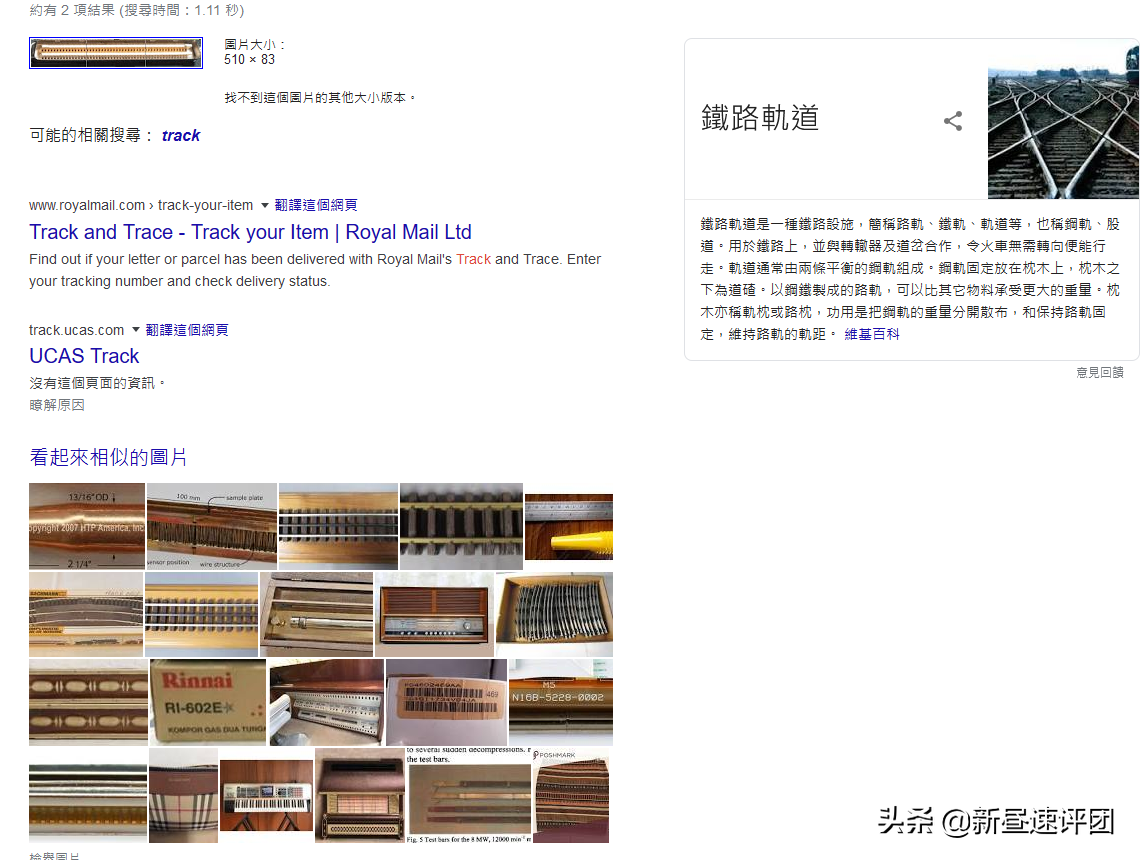

以图搜图结果是火车轨道,可还行

150元买到台26年前的坏笔记本,改装后变成这样

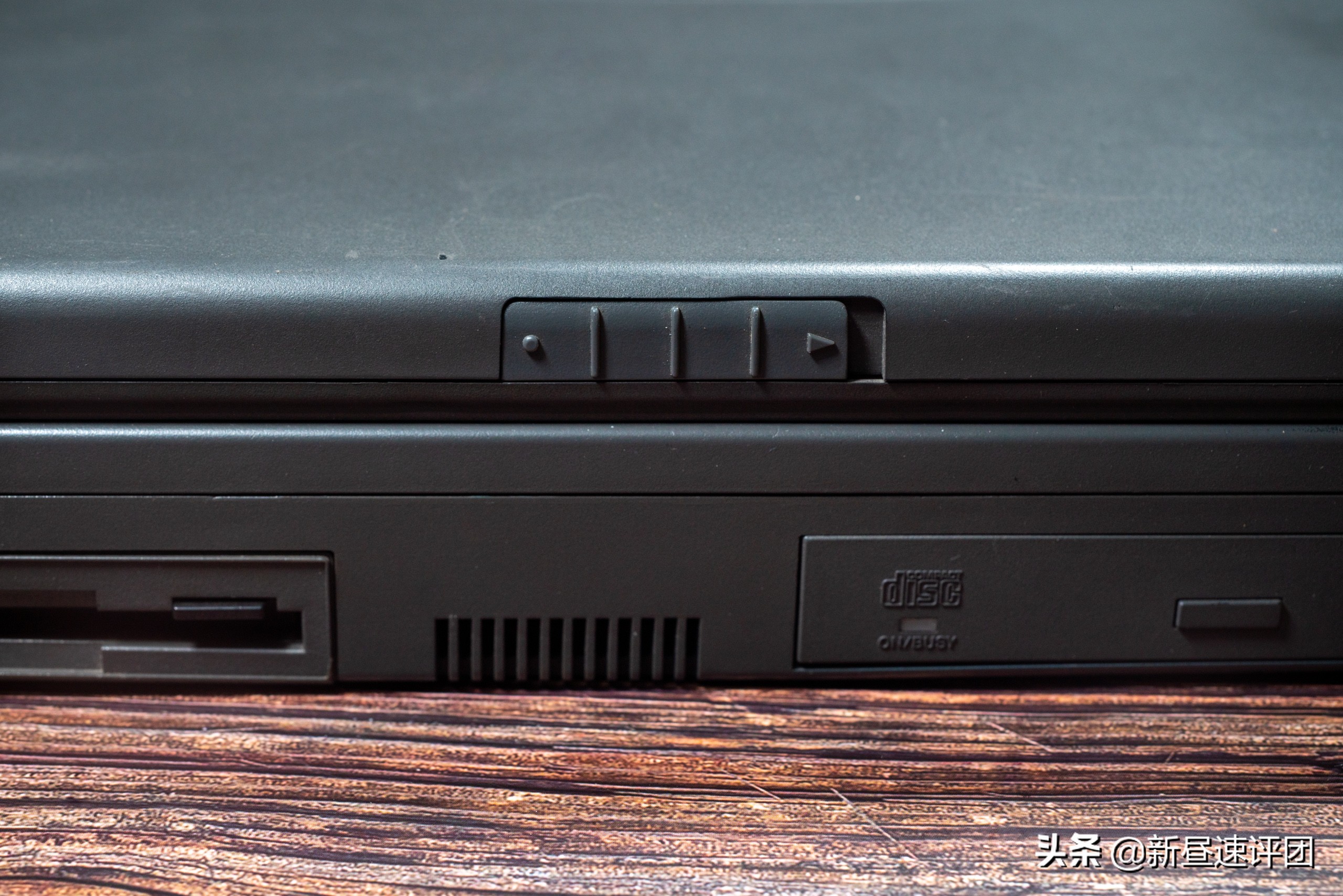

这一台笔记本有一个CD光驱,这光驱后面起到了非常非常重要的作用,我会在后篇进行说明

150元买到台26年前的坏笔记本,改装后变成这样

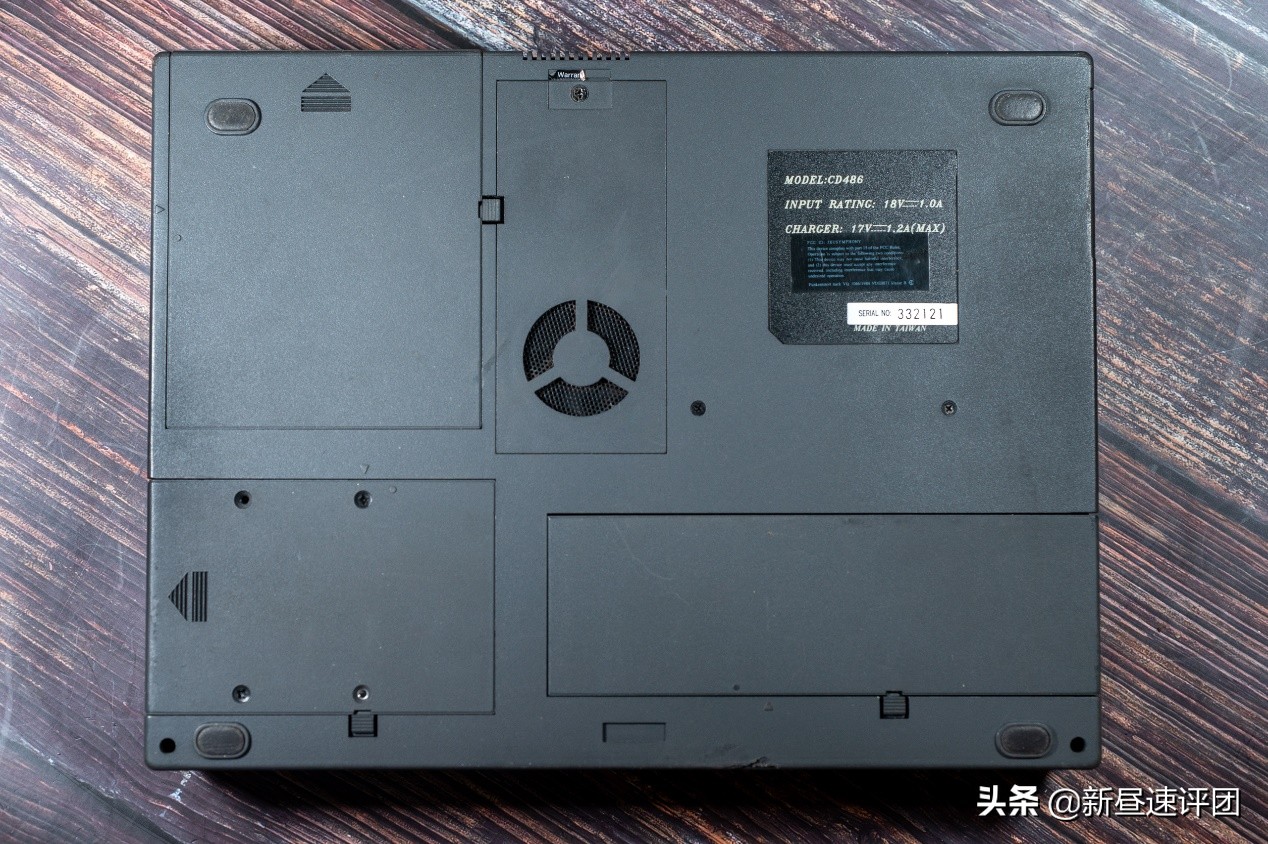

翻到背面可以看到这一台电脑做了模块化设计,并且设计的很不错,像是电池和软驱都可以轻松的拿下来

150元买到台26年前的坏笔记本,改装后变成这样

进风孔没有过多的灰尘,很可能这一台笔记本之前被清理过或者压根没有怎么使用

150元买到台26年前的坏笔记本,改装后变成这样

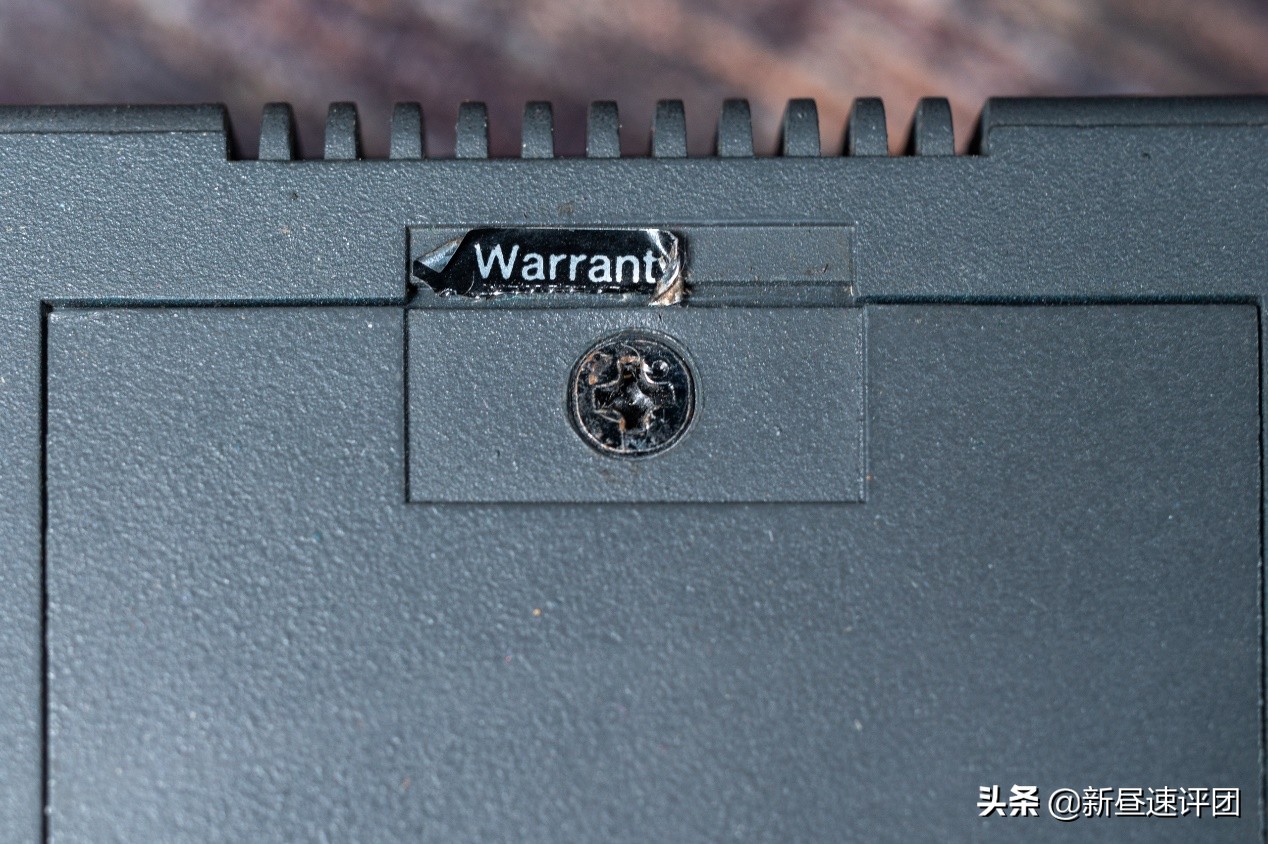

上面还有一个已经磨损或者只剩下一部分的标签,唯一剩下的单词我猜是Warranty,这是一个保修贴撕了就拒保的那种

150元买到台26年前的坏笔记本,改装后变成这样

供电有两,一个是外置电源18V1A,一个是充电电源17V1.2A

150元买到台26年前的坏笔记本,改装后变成这样

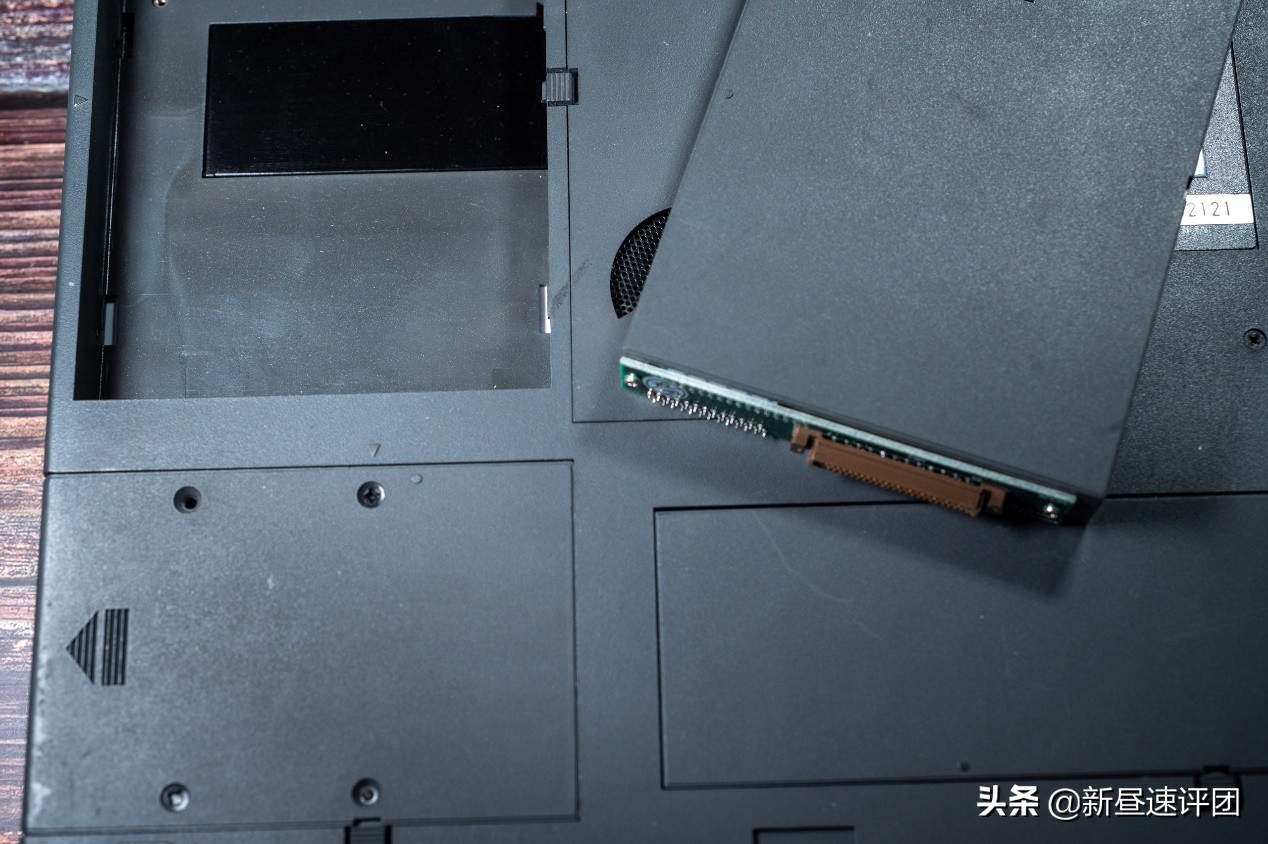

另一边的硬盘槽,上面四个螺丝都是用于固定硬盘的,我先行拆了一下


150元买到台26年前的坏笔记本,改装后变成这样


侧面有两个扩展卡插口

150元买到台26年前的坏笔记本,改装后变成这样

我先把软驱给拿下来,按住卡扣往外一推就OK了

150元买到台26年前的坏笔记本,改装后变成这样

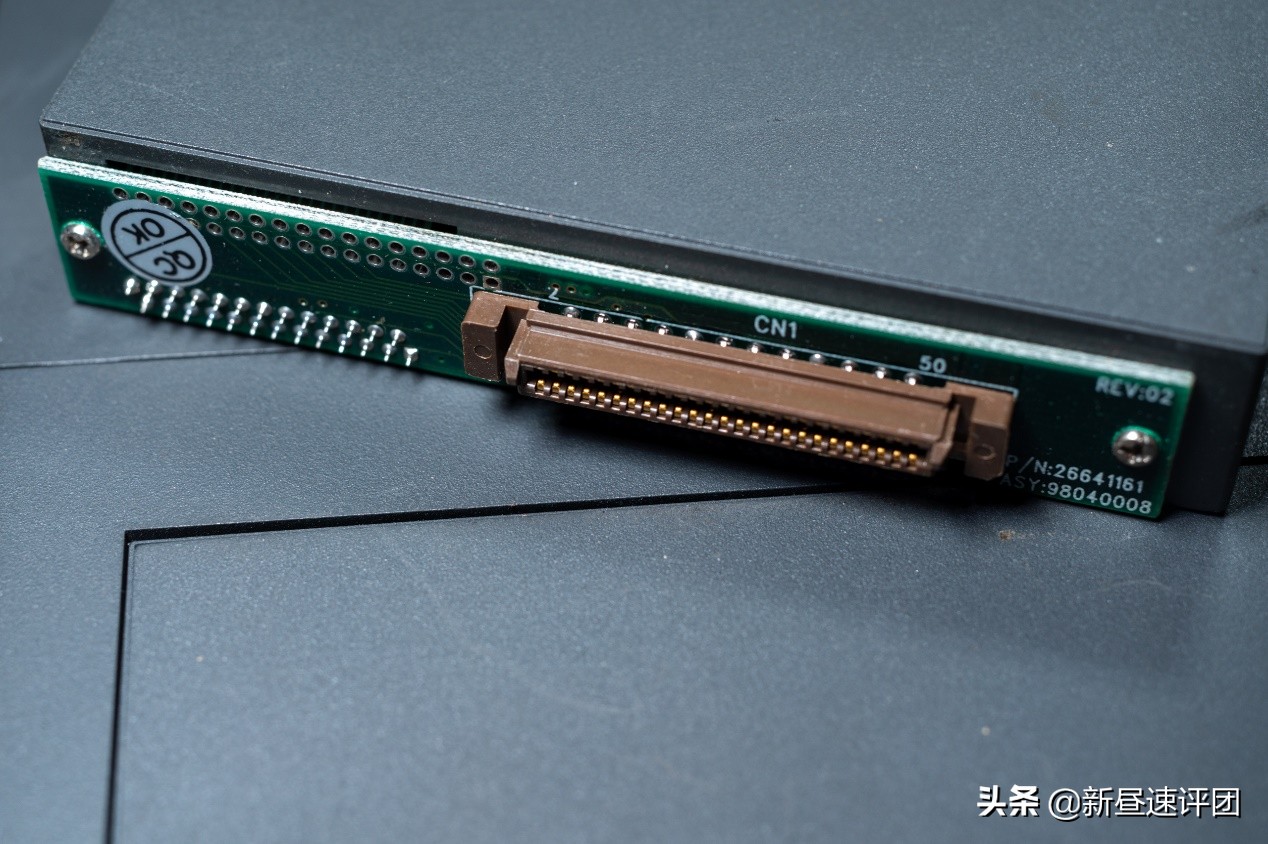

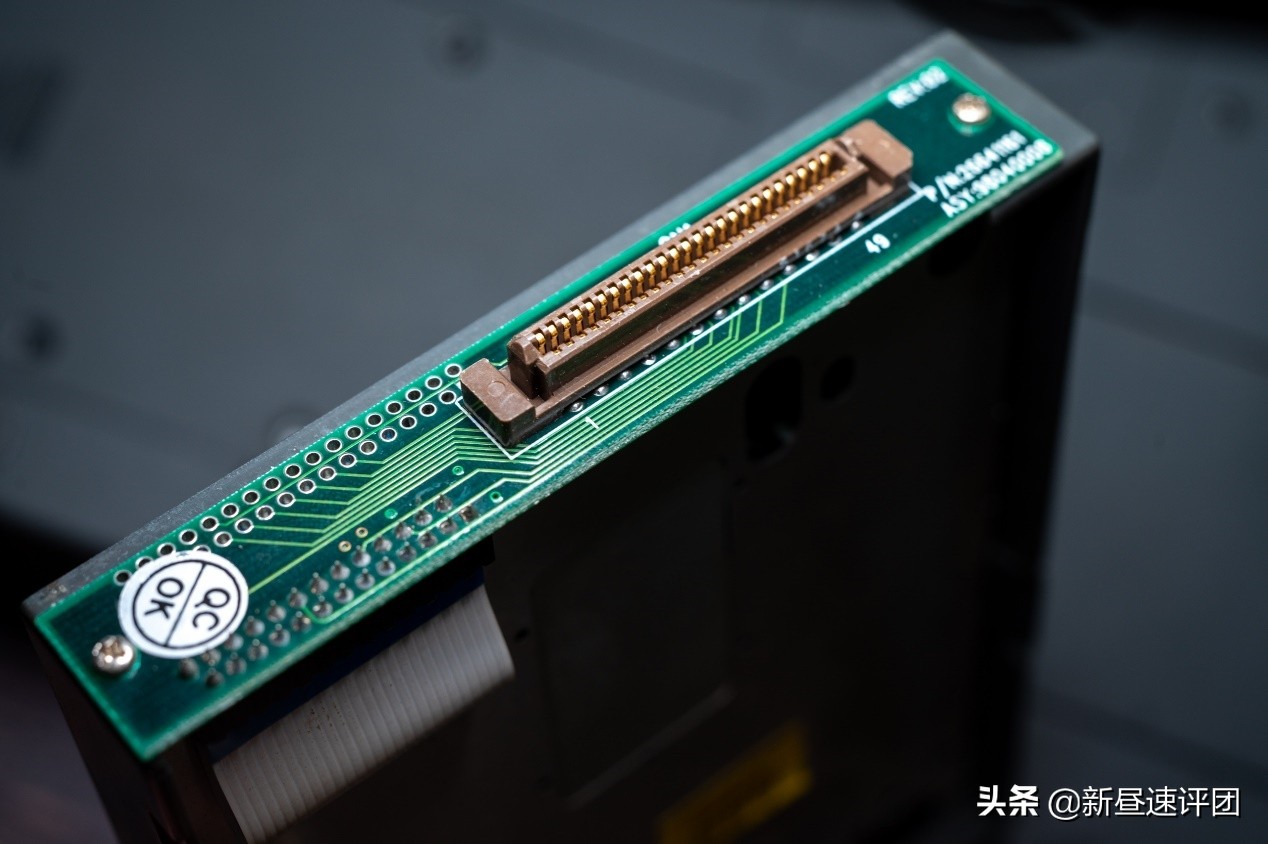

使用的接口并不是通用接口,看起来是自行研发的并口接口

150元买到台26年前的坏笔记本,改装后变成这样

在线路的定义上也许和原本一样,不过和同期产品,比如NEC,爱普生,东芝的笔记本上面的部件应该不能替换

150元买到台26年前的坏笔记本,改装后变成这样

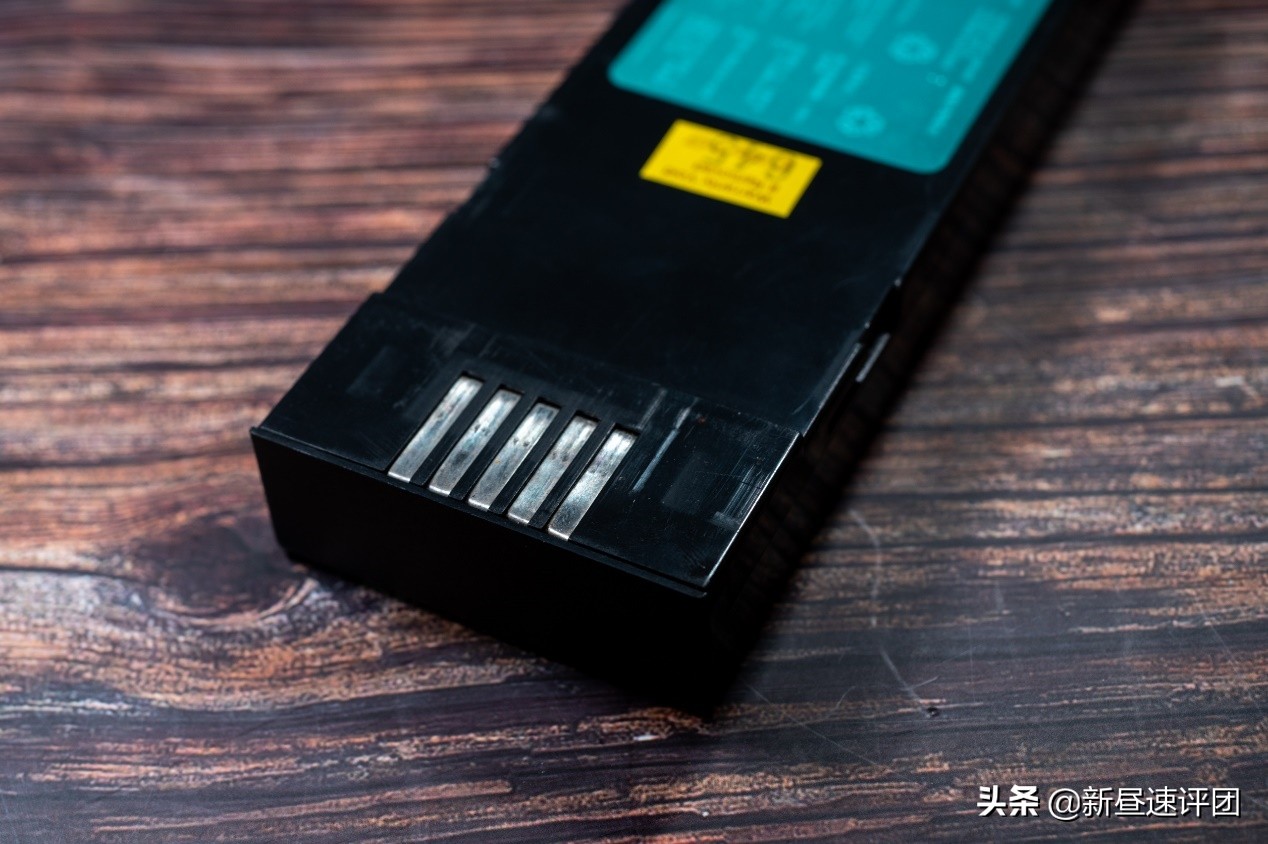

电池部分长这样,引脚出乎意料的只有5个,按照年代来说大概率是要拆解修复了

150元买到台26年前的坏笔记本,改装后变成这样

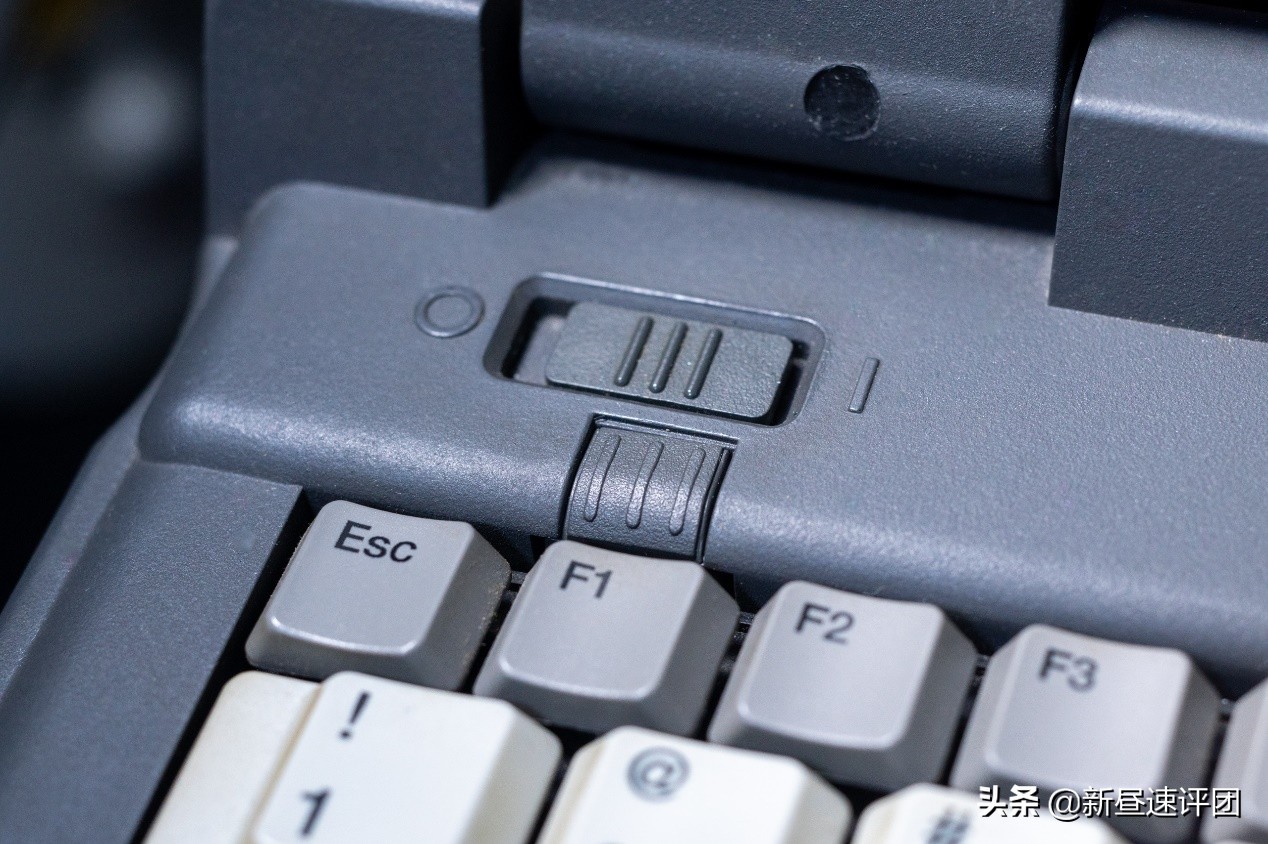

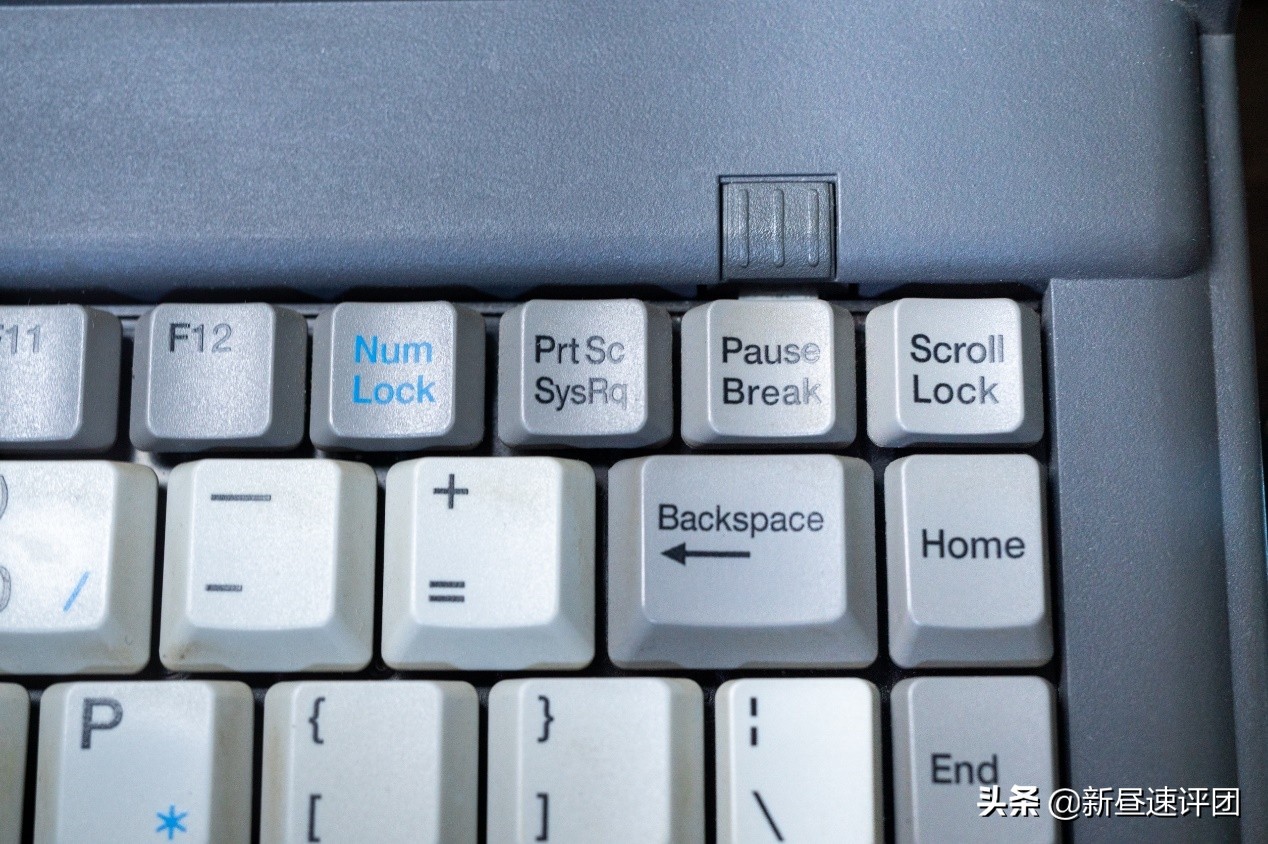

左上角有一个硬开关,94年时候还是AT电源标准,没有开发出软开关,所以这个硬开关能直接的断电

150元买到台26年前的坏笔记本,改装后变成这样

这一台是英文标准键盘,可以看到键盘部分还很新净

150元买到台26年前的坏笔记本,改装后变成这样

与同期的绝大多数一样,它带有一个亮度调节的滑动条,用于调整TFT屏幕的亮度。我认为当初最核心的科技就是这一块屏幕了。当能开机时候就可以看看什么效果


150元买到台26年前的坏笔记本,改装后变成这样

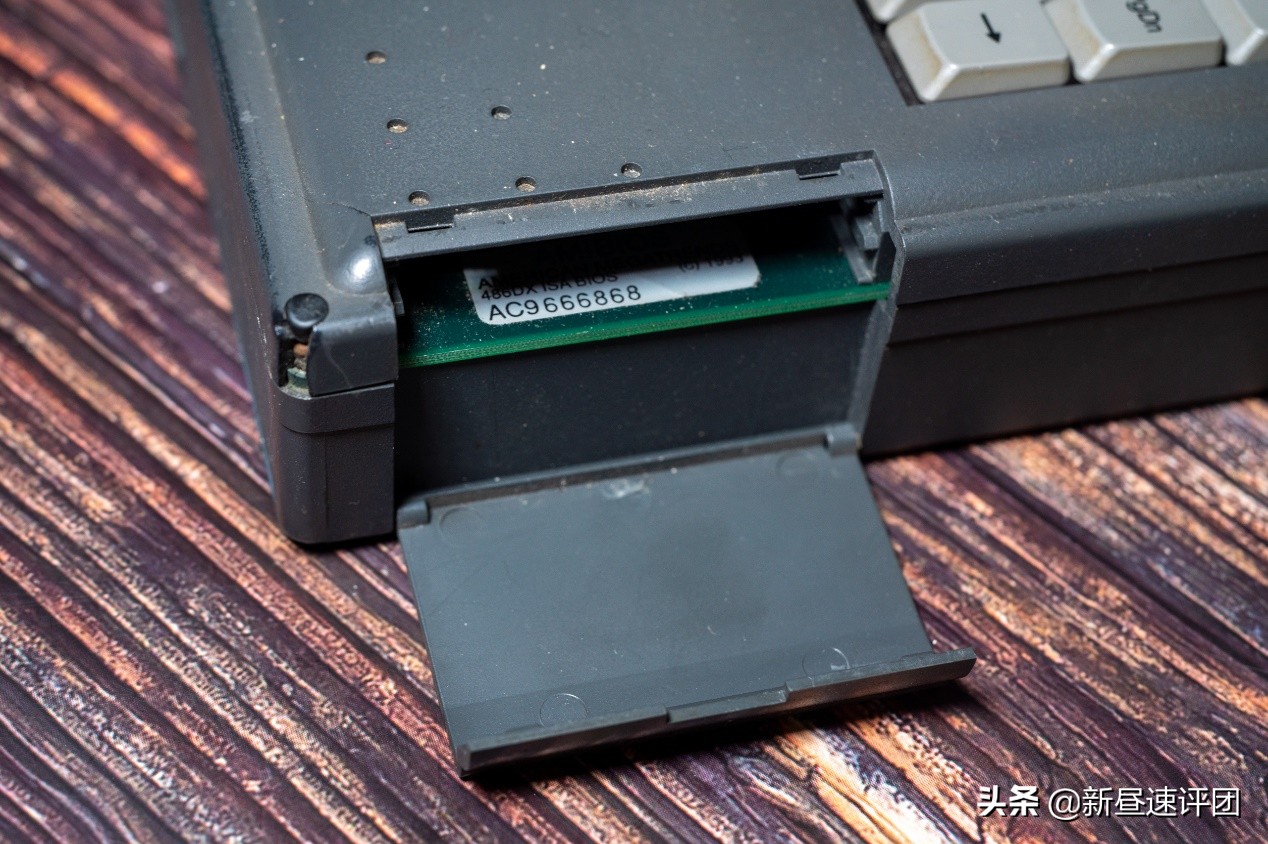

如果要拆进去,需要把这个挡片给拨下来

150元买到台26年前的坏笔记本,改装后变成这样

拿开硬盘后,可以看到键盘下方的主板,夏普的存储器,我推测是显存,子板上贴了一个“拿掉就没保修”的贴纸

150元买到台26年前的坏笔记本,改装后变成这样

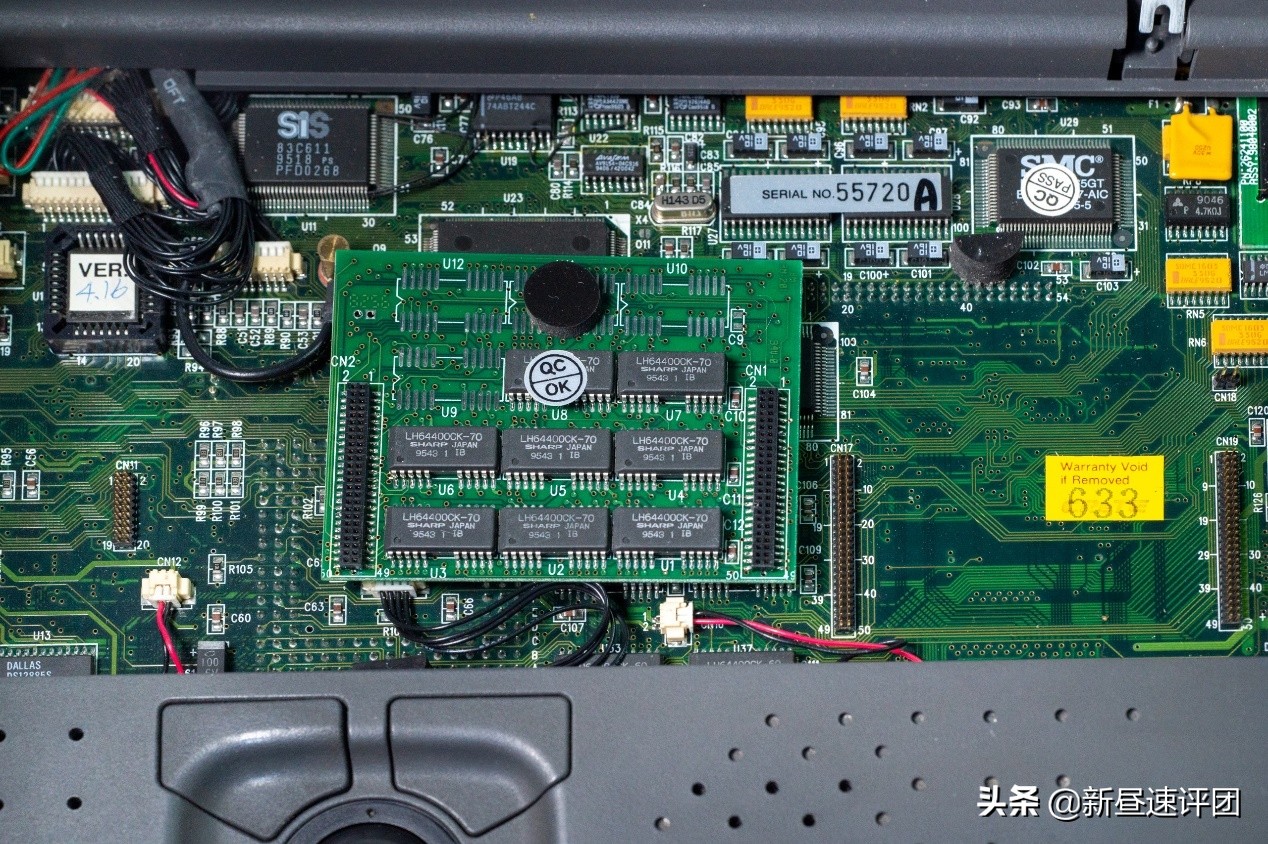

还有这一块子板,是这一系统的内存,同样是夏普的,可以看到整个线路铺设的非常精美,全然不觉得是26年前的工艺

150元买到台26年前的坏笔记本,改装后变成这样

主板与屏幕的连接部分使用了许多的软排线,早期的工艺对集成度进行了限制,但看起来还是把高压部分挪动到了AB壳内


150元买到台26年前的坏笔记本,改装后变成这样

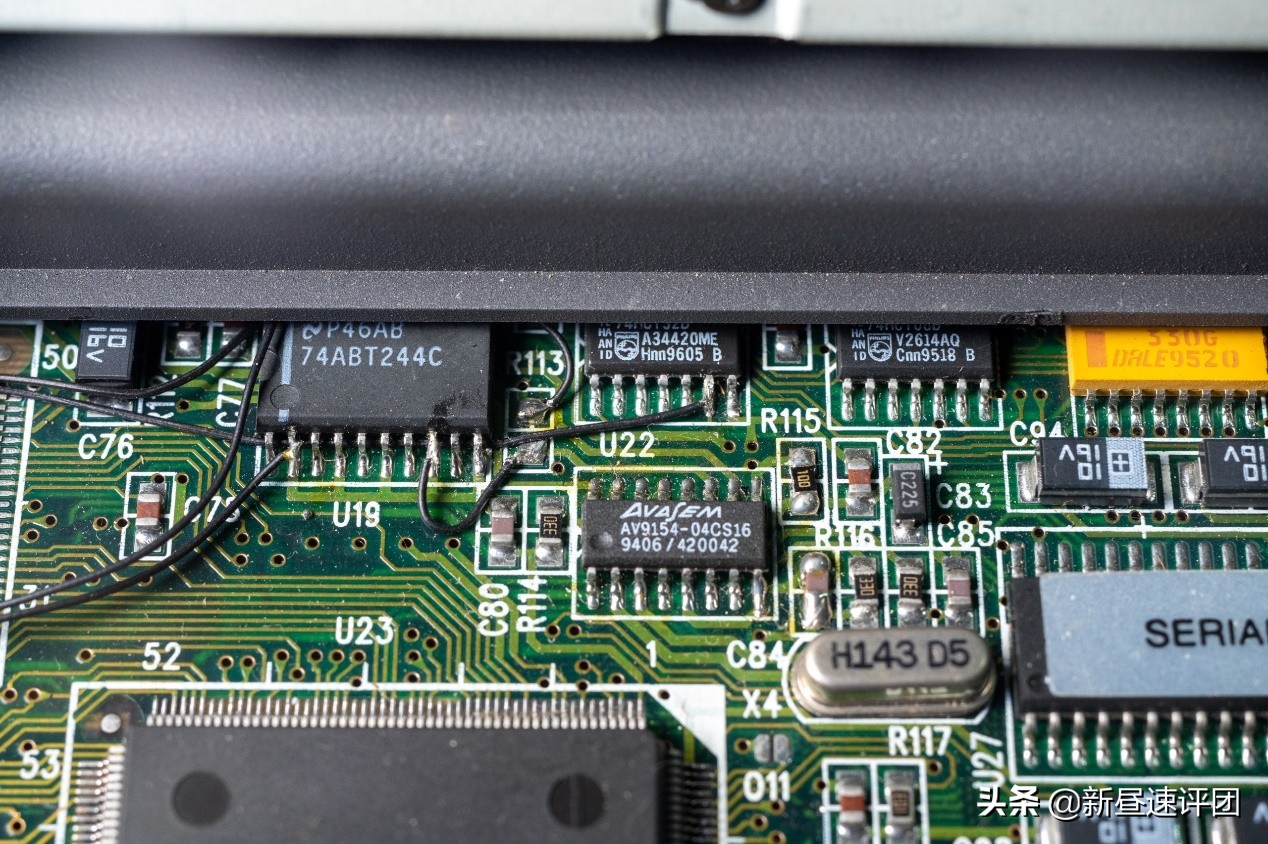

这块主板看起来也有一些设计失误,部分线路使用飞线的方式来修复,还好,过了几十年这些线路依然能正常的运行。

150元买到台26年前的坏笔记本,改装后变成这样

这一款主板芯片型号是ALI-1429G,支持486处理器

150元买到台26年前的坏笔记本,改装后变成这样

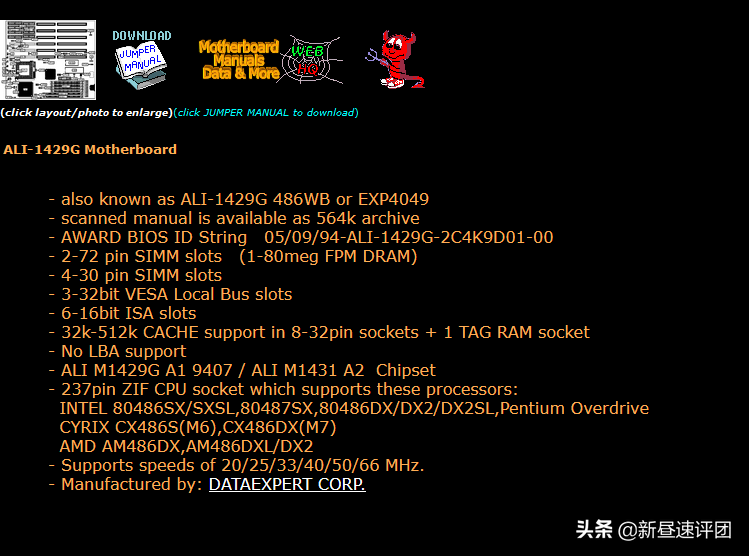

我在外站找到了关于基于这一芯片的主板一些资料,主要有的特性应该还是对多条内存的兼容,还有提供一堆各种接口,比如ISA,比如VESA,还支持32k-512k的外部缓存等等,在同期是非常先进的最新芯片组。

150元买到台26年前的坏笔记本,改装后变成这样

使用同款芯片组的AT主板,插槽示意图是这个样子,可以大致的看出布局,有着极强的扩展性

150元买到台26年前的坏笔记本,改装后变成这样

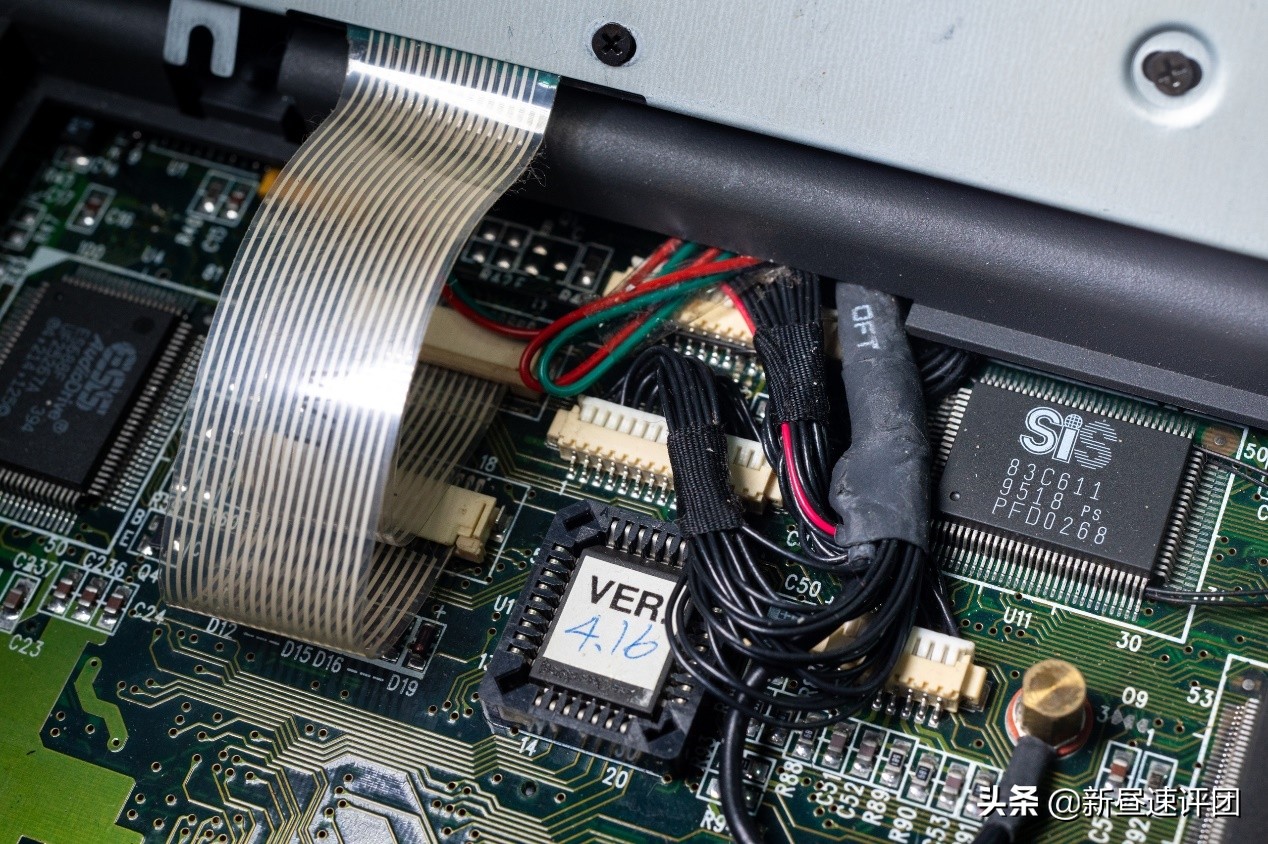

这一个巨大的SIS 83C611芯片是VESA Local Bus的控制芯片,Local Bus是早期使用的数据总线,拥有快于ISA的速度,后面被PCI取代。关于它的古典资料可以看这个页面 https://m.zol.com.cn/article/23412.html

150元买到台26年前的坏笔记本,改装后变成这样

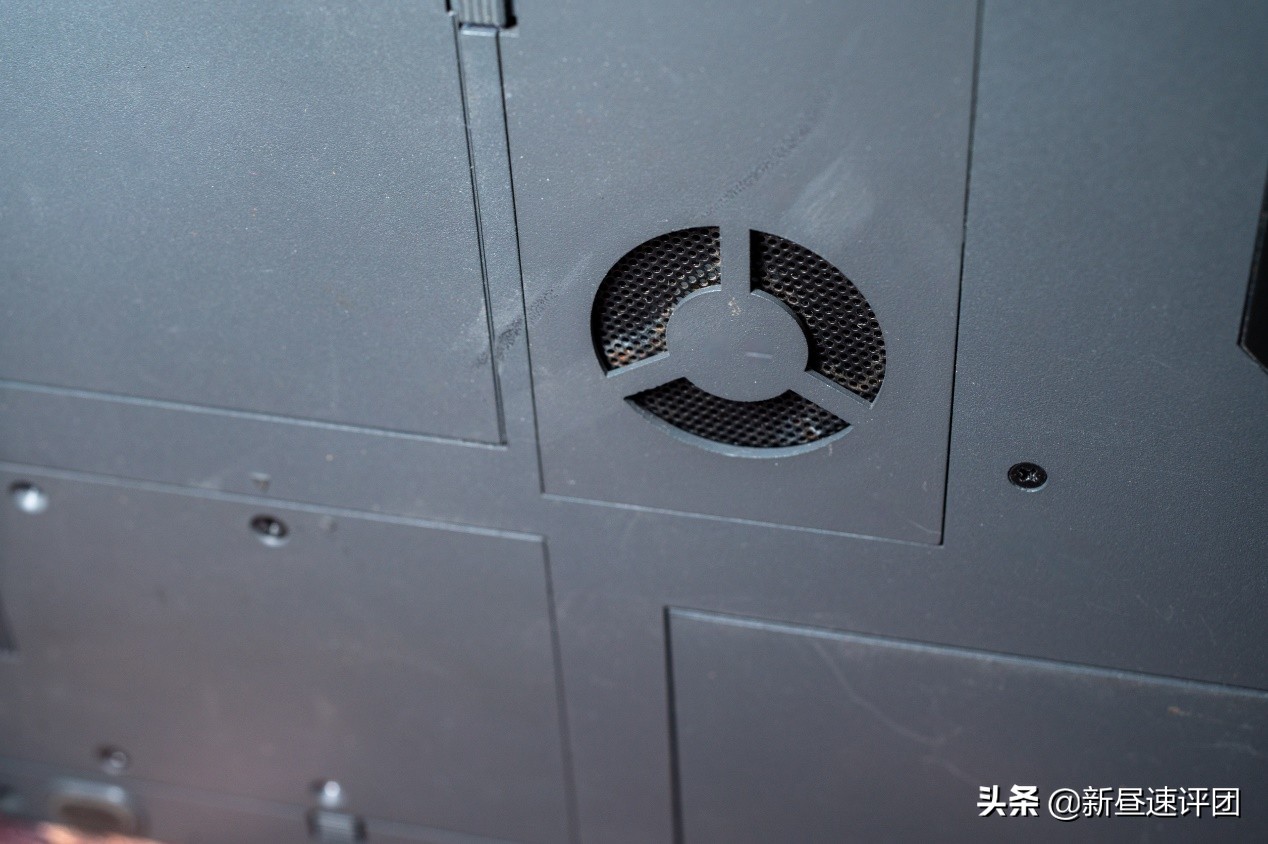

底部设计有一个散热风扇,这台电脑全部的散热都靠它了。

150元买到台26年前的坏笔记本,改装后变成这样

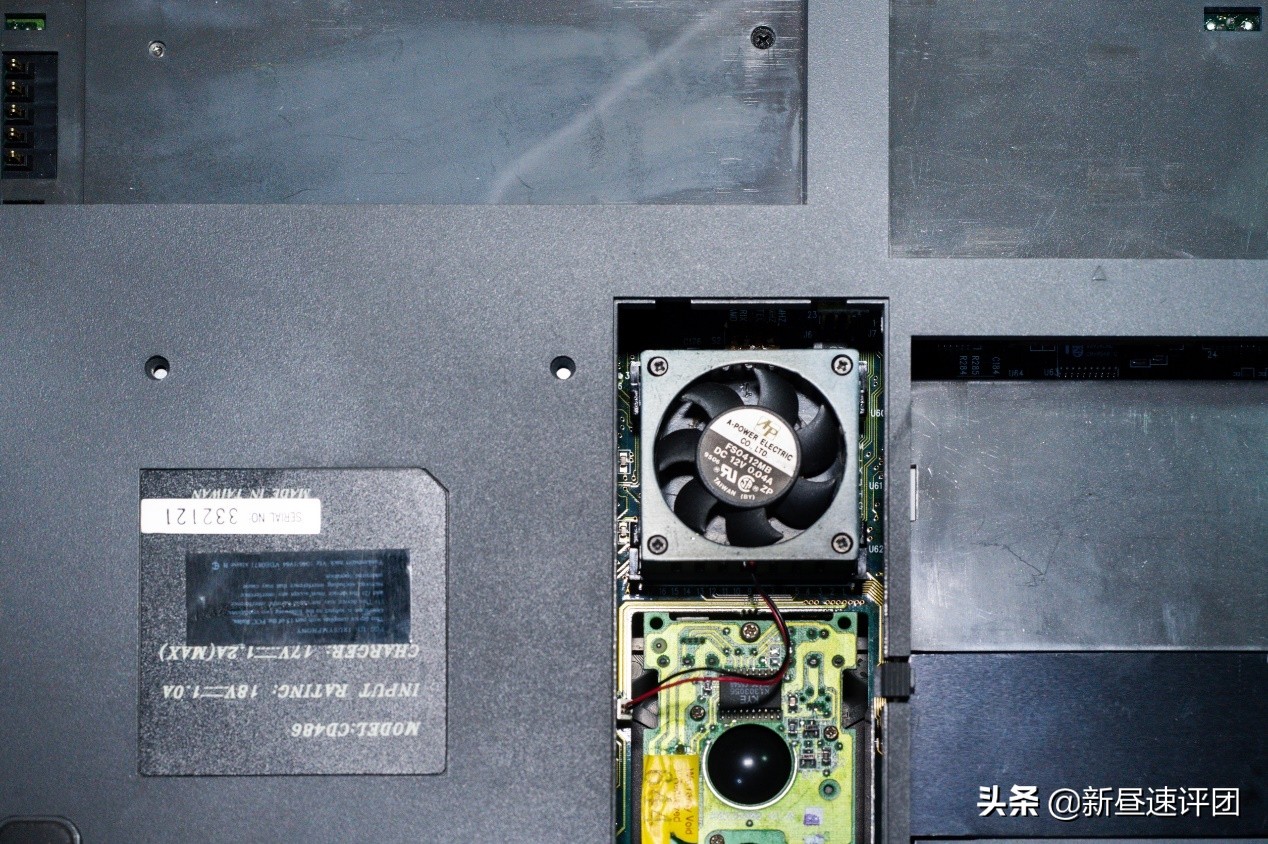

拆开表面的盖子后可以看到下部分的,这一个是A-POWER公司的12V0.04A风扇,十足的静音,用于压制主板上面的486 处理器

150元买到台26年前的坏笔记本,改装后变成这样

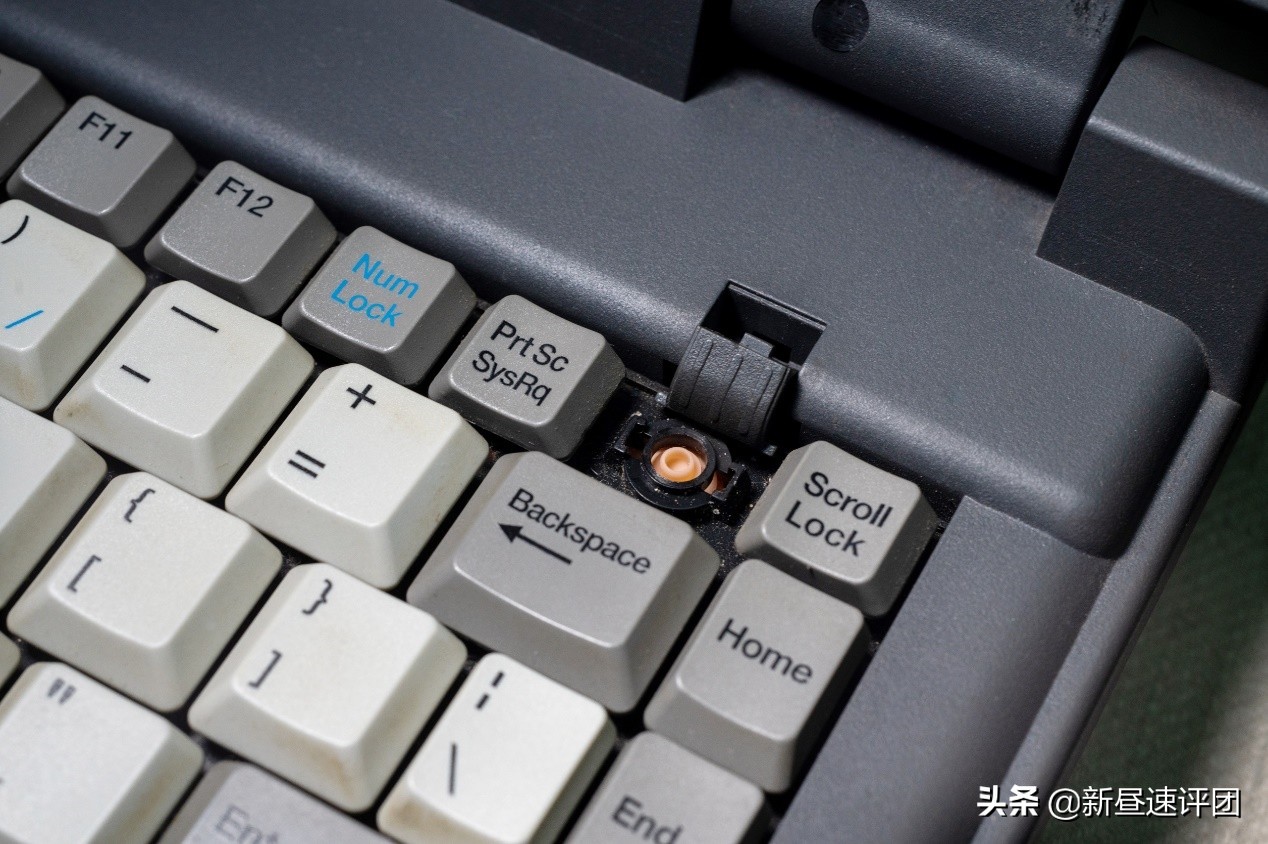

还有就是大伙们都熟悉的轨迹球,其实就是一个有着XY两轴的不间断编码器


150元买到台26年前的坏笔记本,改装后变成这样

这个圆球可能在学校机房更为常见

150元买到台26年前的坏笔记本,改装后变成这样

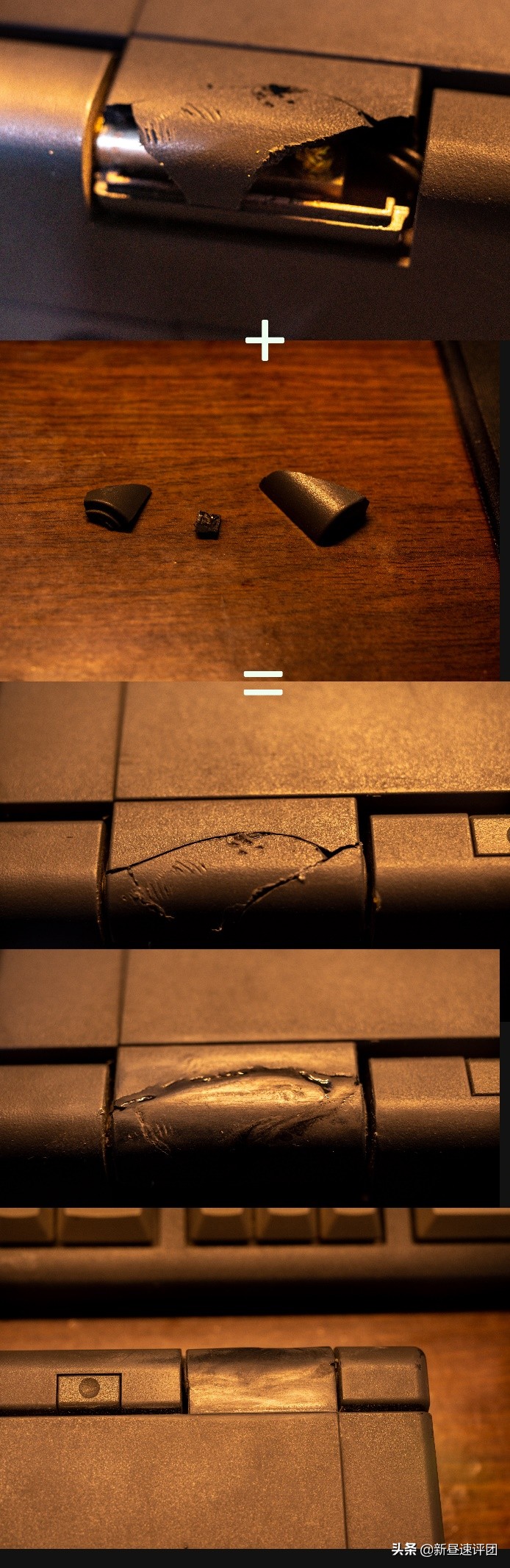

整台除了屏轴老化碎裂,其他地方还是不错不错的,修复之后外观影响我觉得不大

150元买到台26年前的坏笔记本,改装后变成这样

接下来,是要修复供电的部分,并且试试到底能不能启动


供电修复记录

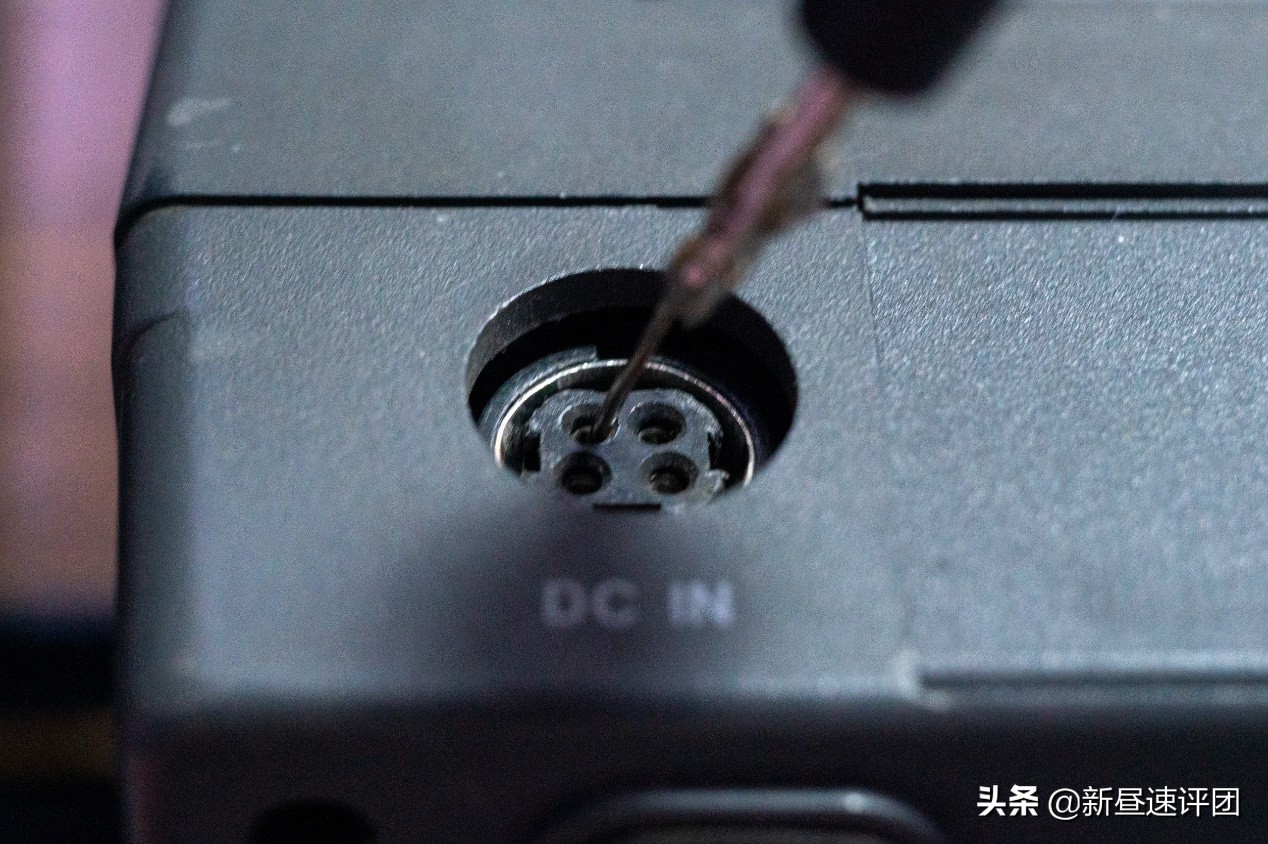

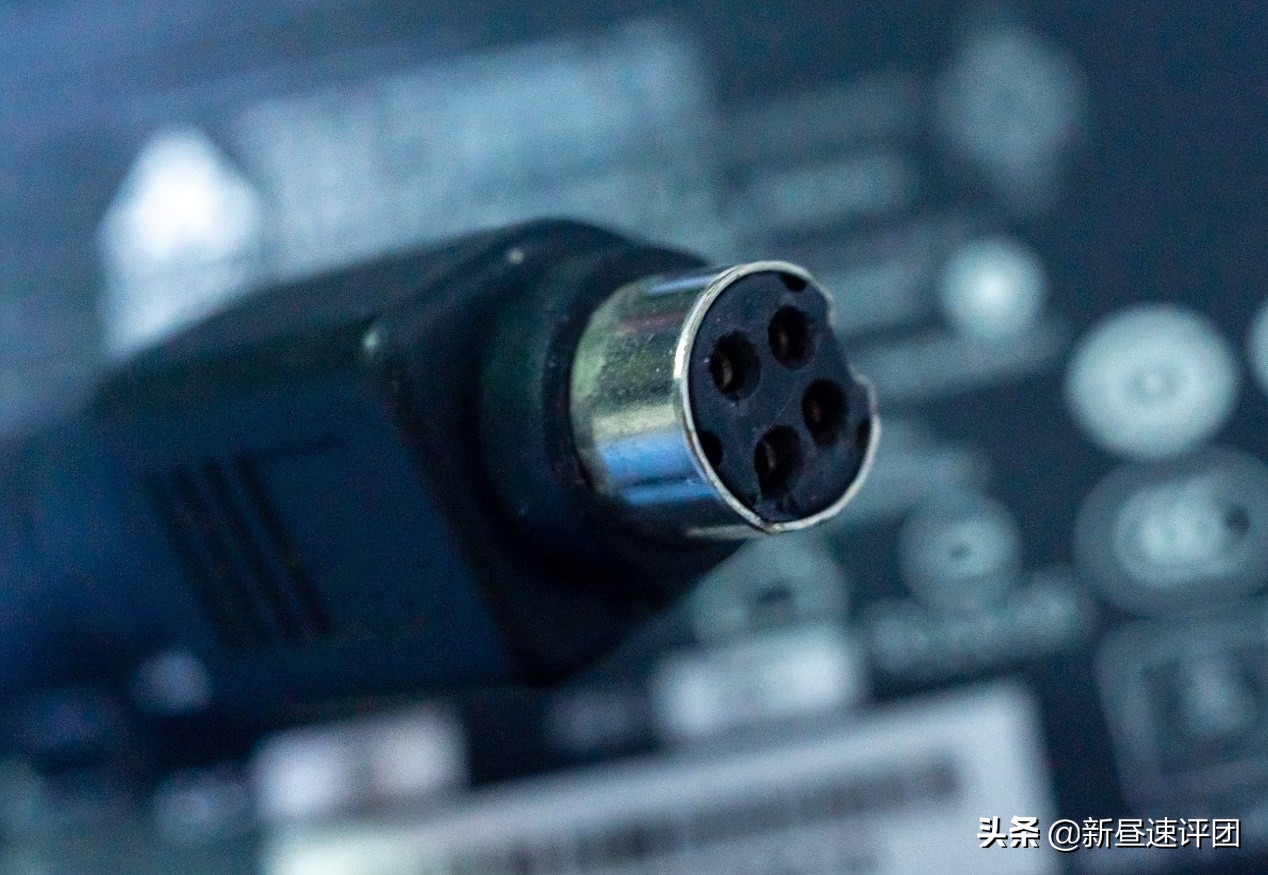

要能让这台电脑正常的运转,首先要能上电,考虑是早期的笔记本,我无法贸然的测试(其实现代的笔记本也不行),先测了一下输入线路,这是个4孔的电源

150元买到台26年前的坏笔记本,改装后变成这样


我看了一下,我的未来人类笔记本作为同样台系笔记本,配置的250W适配器插头和这个是一样的。经过多年变化,把母头变成了公头。


150元买到台26年前的坏笔记本,改装后变成这样


想了下,如果直接拆整机可能卡扣会断掉,并且并没有想象的那么好拼回,当年的台湾很可能和日本人思维一样搞了很多暗扣之类设计,所以我决定从电池下手。

150元买到台26年前的坏笔记本,改装后变成这样


对着电源缝隙敲开电池,还好当初没有使用超声波工艺,所以我基本没有破坏外壳,打开后果不如其然,是日本电池。

150元买到台26年前的坏笔记本,改装后变成这样

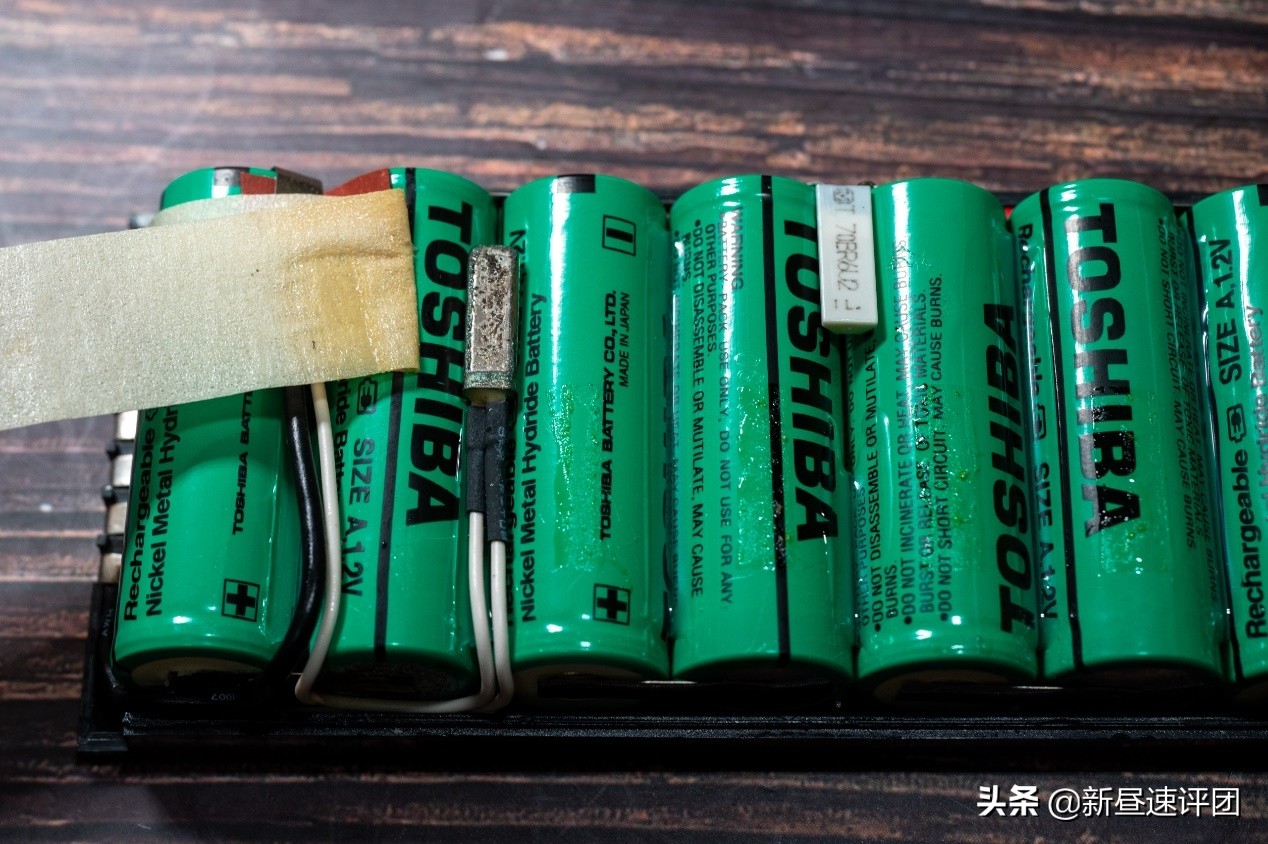

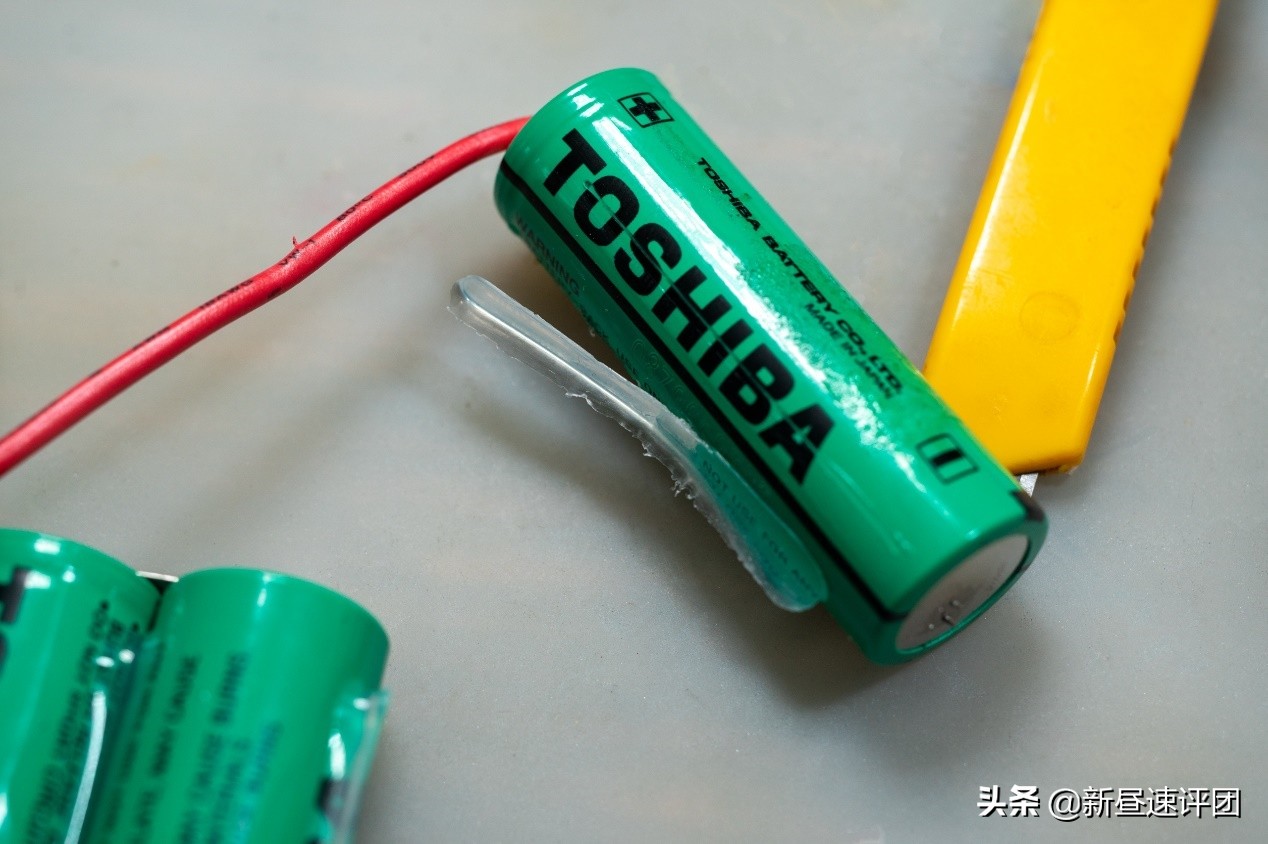

这些电池来自于东芝,作为日本的大企业提供充电电池给笔记本用想想也很正常。这台电脑一共有8节这种电池

150元买到台26年前的坏笔记本,改装后变成这样

多处设计有温控开关,因为电池没有电路控制(在2年后才发明),所以一切都靠物理,图上这个白色元件在现在设计上就比较少见。

150元买到台26年前的坏笔记本,改装后变成这样

我试了一下这个元件基本没有电阻,又是串联,所以我推测是在电流超过一定程度后断开,以防止电池过放电。

150元买到台26年前的坏笔记本,改装后变成这样

一些暴力的举措将电源分离开,当然我只是说用小刀切割焊接的部分,用于固定电池的胶水我尽量用手掰的方式来解决

150元买到台26年前的坏笔记本,改装后变成这样

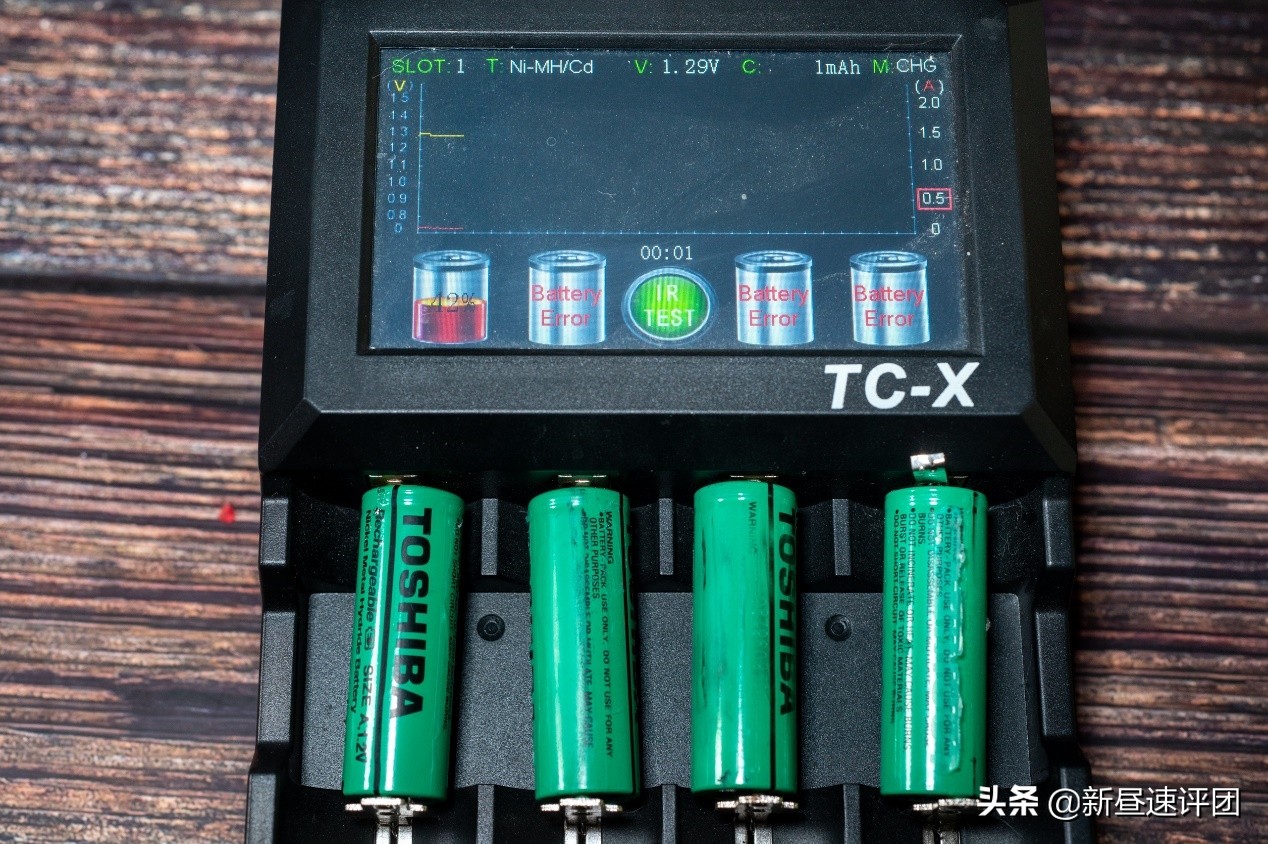

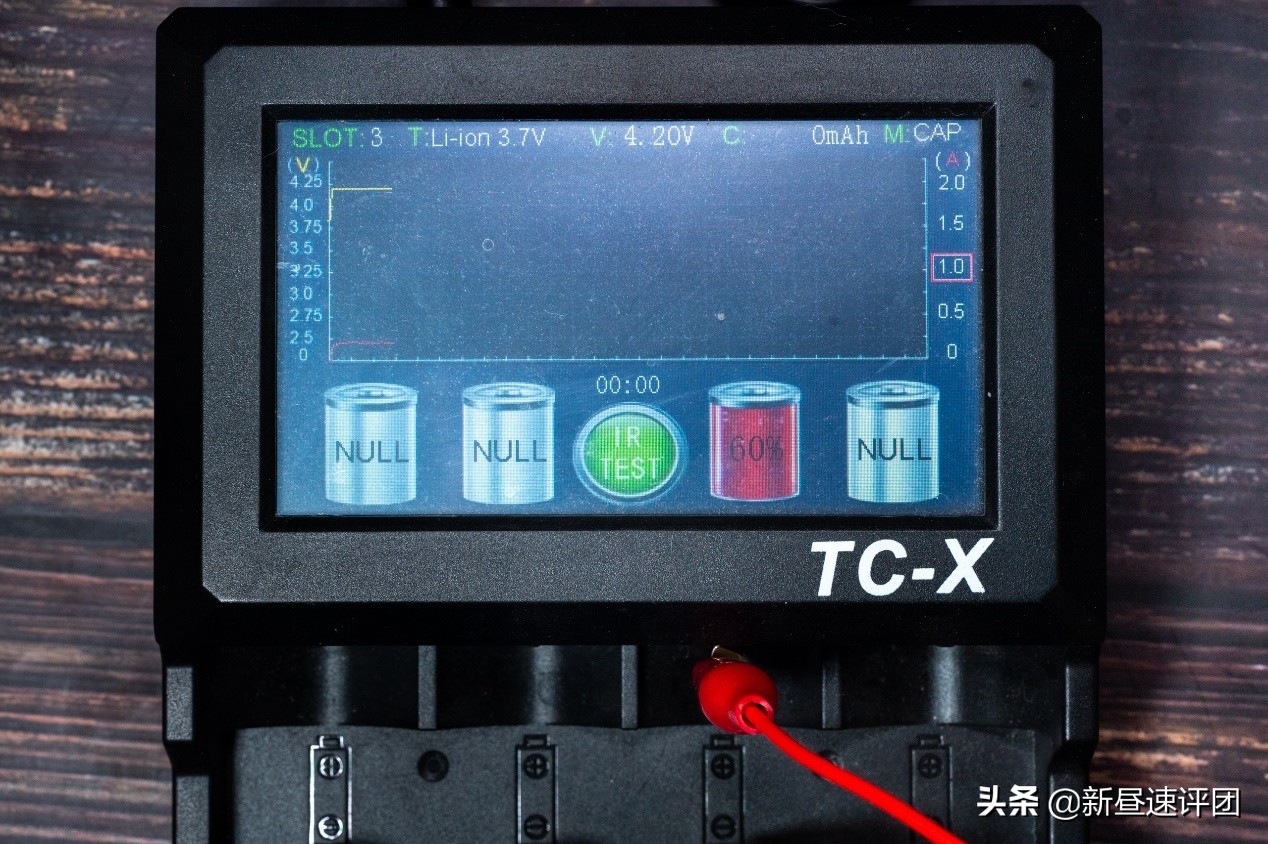

虽然保护措施齐全,又是大企业的产品,但还是不可避免的因为过放电失效,抽4个电池,只有1个是有电压的

150元买到台26年前的坏笔记本,改装后变成这样

还有2个看起来还有点救,能充上电

150元买到台26年前的坏笔记本,改装后变成这样

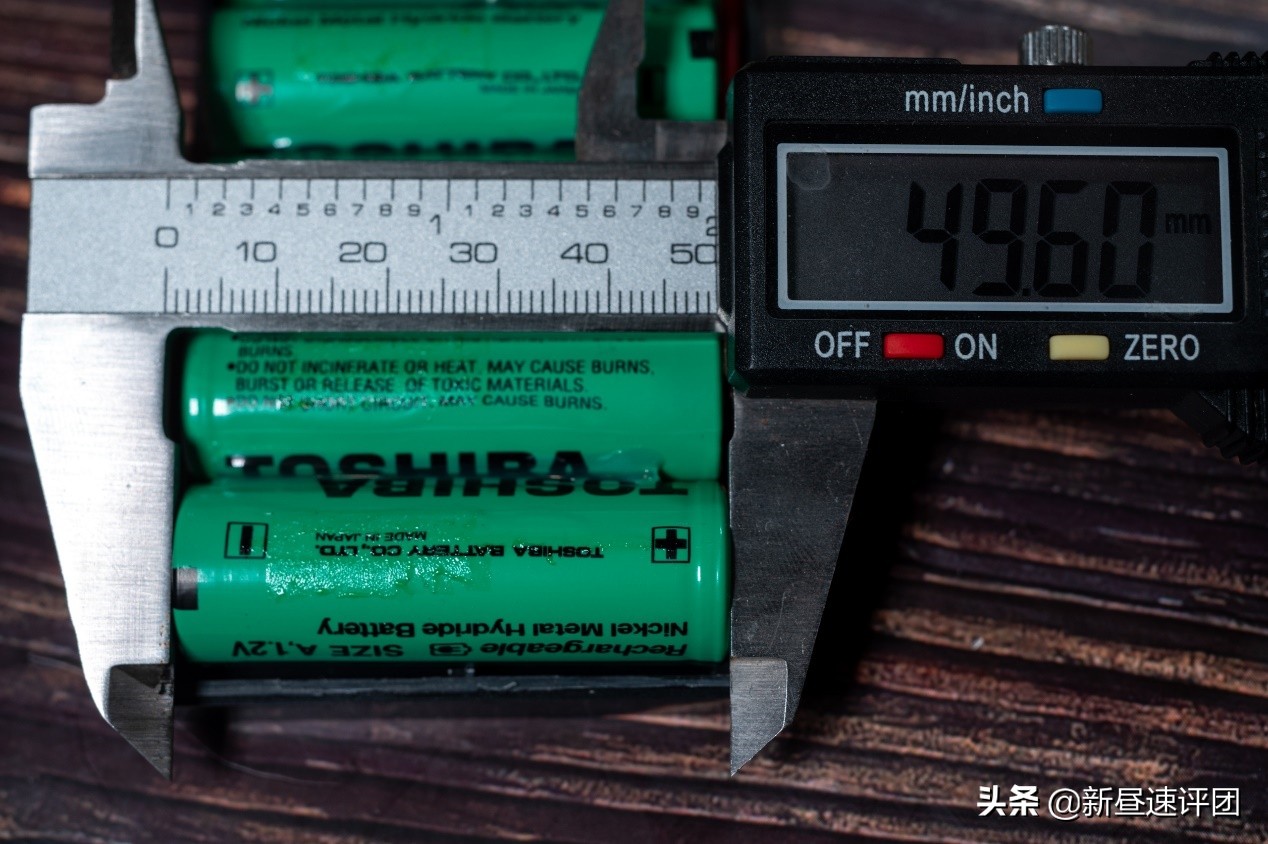

测量了一下尺寸以购买相同类型的电池进行替换,这个电池是16500电池,非常少见,整个淘宝三家有卖

150元买到台26年前的坏笔记本,改装后变成这样

一家要黑我运费,一家只卖100个,还有一家还算正常所以我也不多墨迹直接下单。三天后电池到货了

150元买到台26年前的坏笔记本,改装后变成这样

看起来很“新鲜”,崭新的皮,新鲜的线路,没有尘埃和锈迹的正负极


150元买到台26年前的坏笔记本,改装后变成这样


也可以充上电,看起来质量尚可

150元买到台26年前的坏笔记本,改装后变成这样

带有保护板,拆掉保护板之后尺寸也基本对得上,就是我没观察好当年的台湾笔记本还没有用上锂电池,用的是1.2V的镍氢电池.. :))

150元买到台26年前的坏笔记本,改装后变成这样

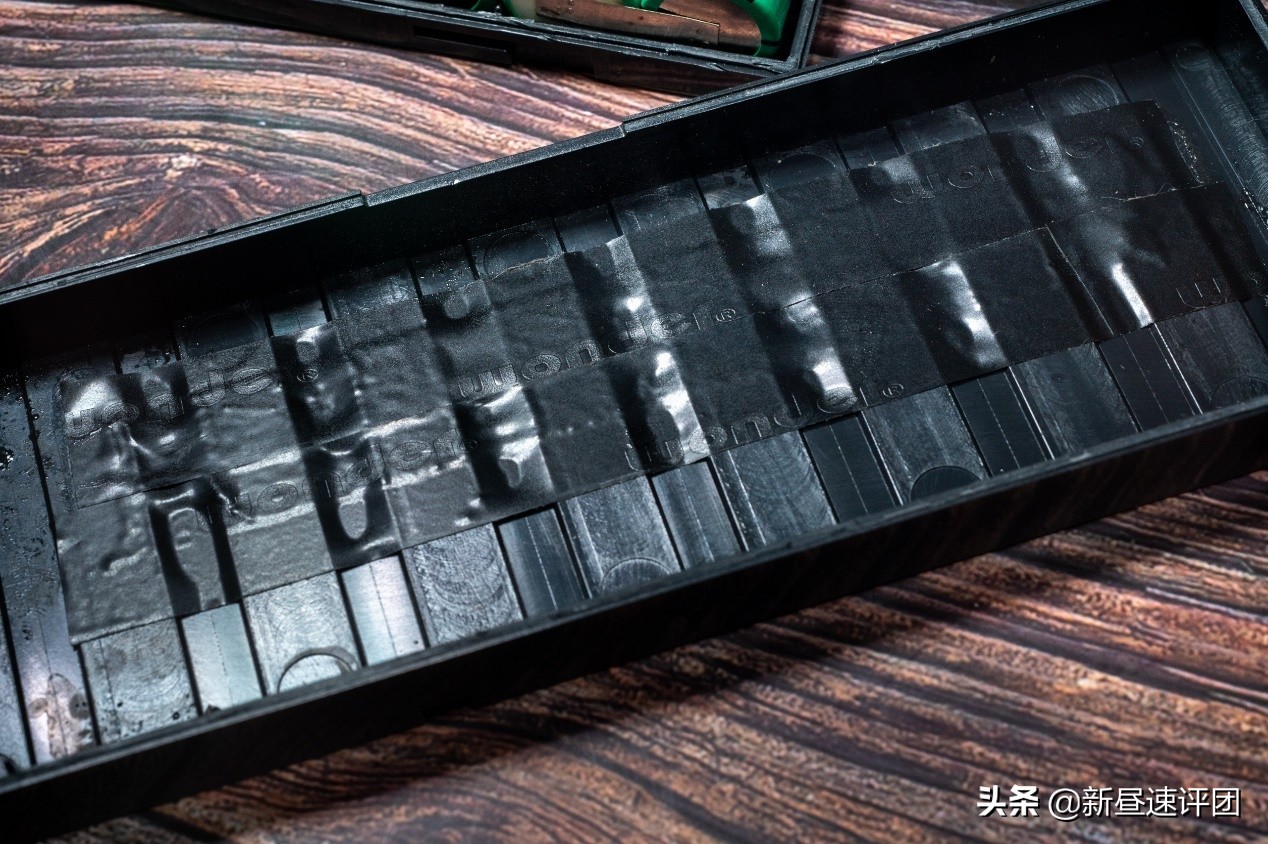

想了一下另一种方法,先把掏空的壳子内部,贴上充足的绝缘胶,来解决粘乎乎的问题

150元买到台26年前的坏笔记本,改装后变成这样

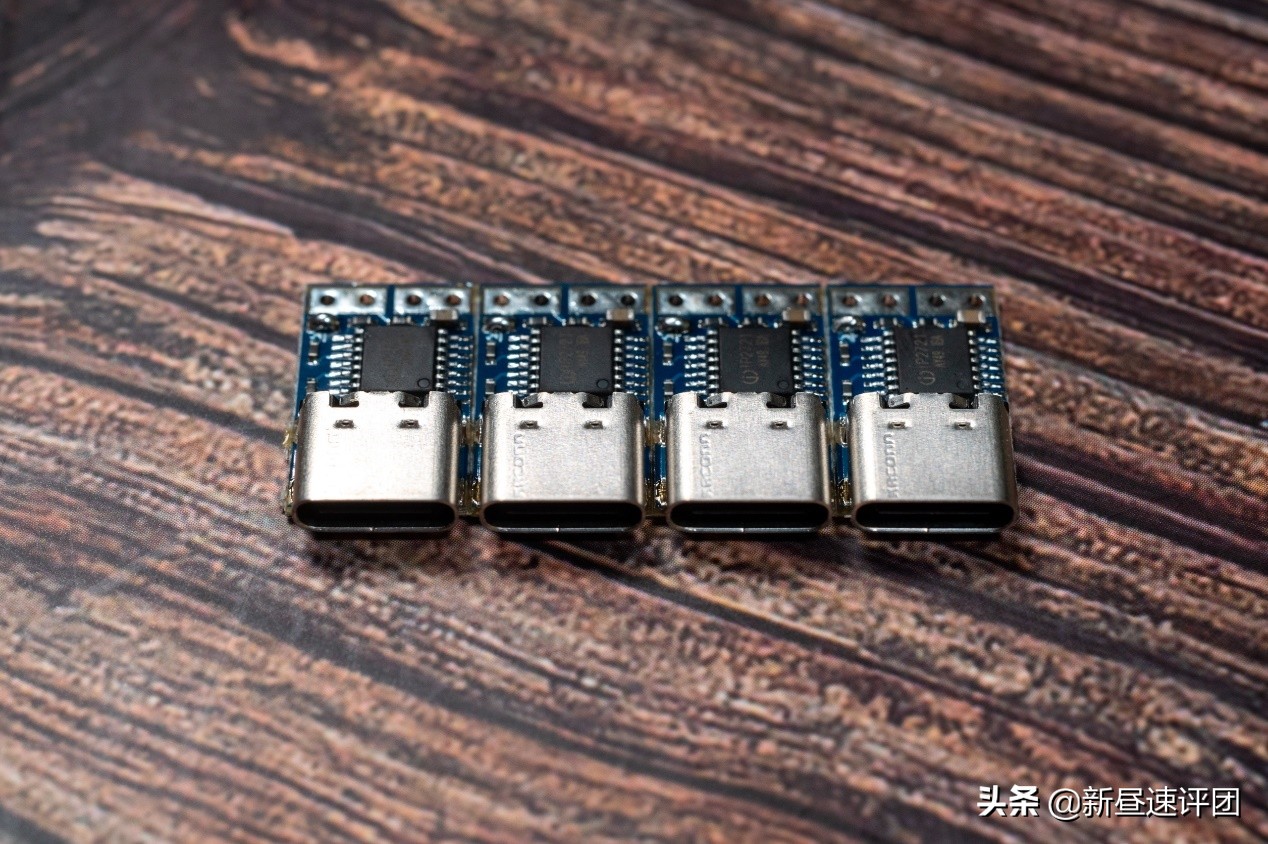

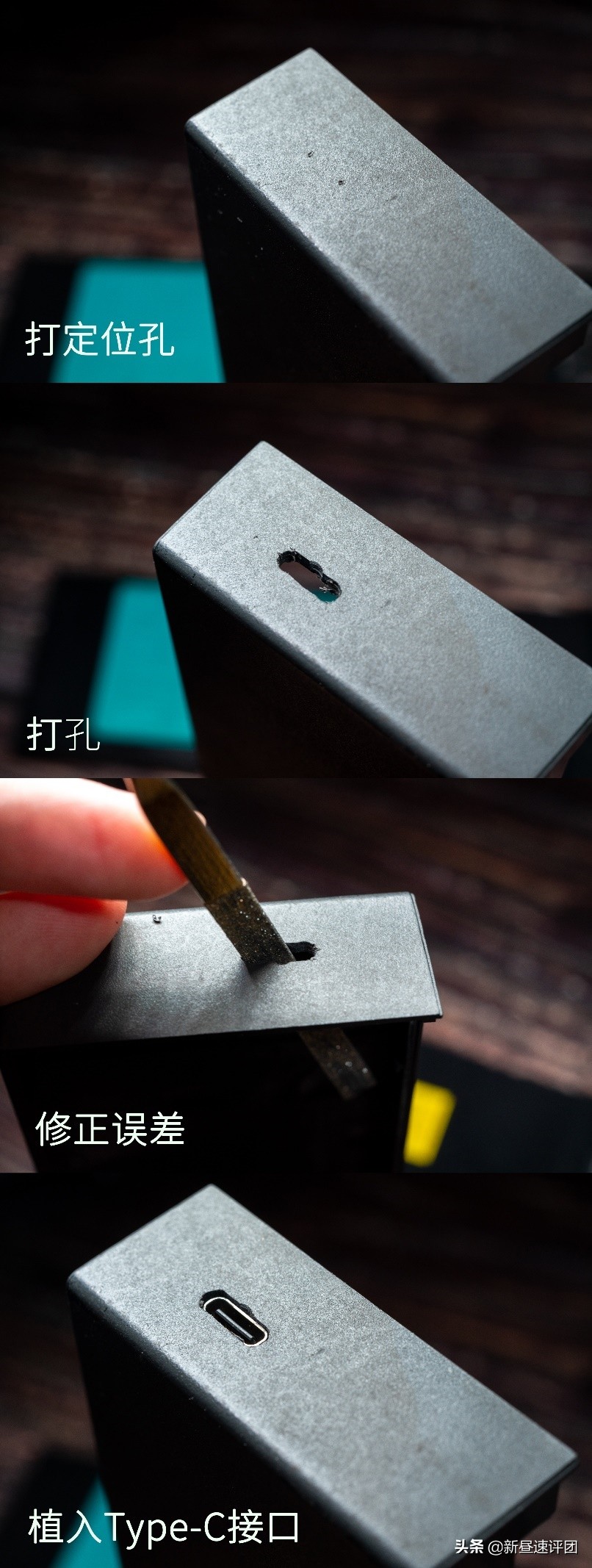

淘来一个Type-C,这个带芯片的小玩意具有欺骗充电器,使支持PD的充电器能提供12V或9V的电压

150元买到台26年前的坏笔记本,改装后变成这样

我把这个东西当作一个盒子,来塞入一套电源系统,这样就可以使用PD协议的充电器进行供电

150元买到台26年前的坏笔记本,改装后变成这样

完成后,这一个接口插线大概的一个画风是这样的

150元买到台26年前的坏笔记本,改装后变成这样

在插上电源并且打开开关后,令人激动的亮灯!电脑可以启动

150元买到台26年前的坏笔记本,改装后变成这样

屏幕也能正常点亮,并且能进入到BIOS的自检画面,经过26年依然没有明显的坏点或者显示不正常一类的问题


150元买到台26年前的坏笔记本,改装后变成这样


为了能更好的提供电力,虽然这样会显得供电系统变得笨拙,但我还是试着额外做了一个转接模块,使用这个买来的DC转PD协议USBA供电模块作为基准

150元买到台26年前的坏笔记本,改装后变成这样

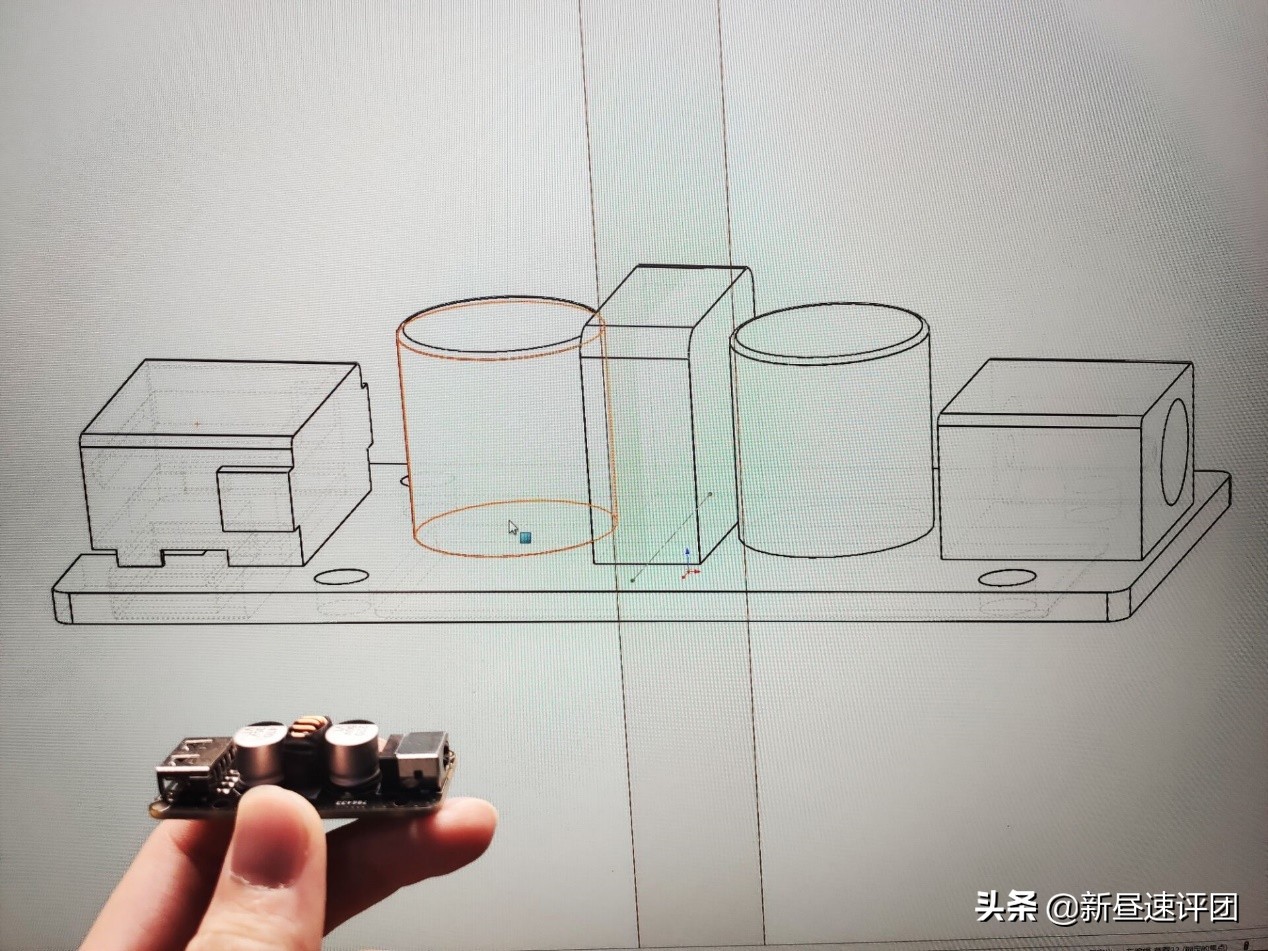

做一个逆向工程,大致的把尺寸给录入到电脑

150元买到台26年前的坏笔记本,改装后变成这样

然后使用3D打印技术制作这样的外壳,边上黑色的一圈是液态补土

150元买到台26年前的坏笔记本,改装后变成这样

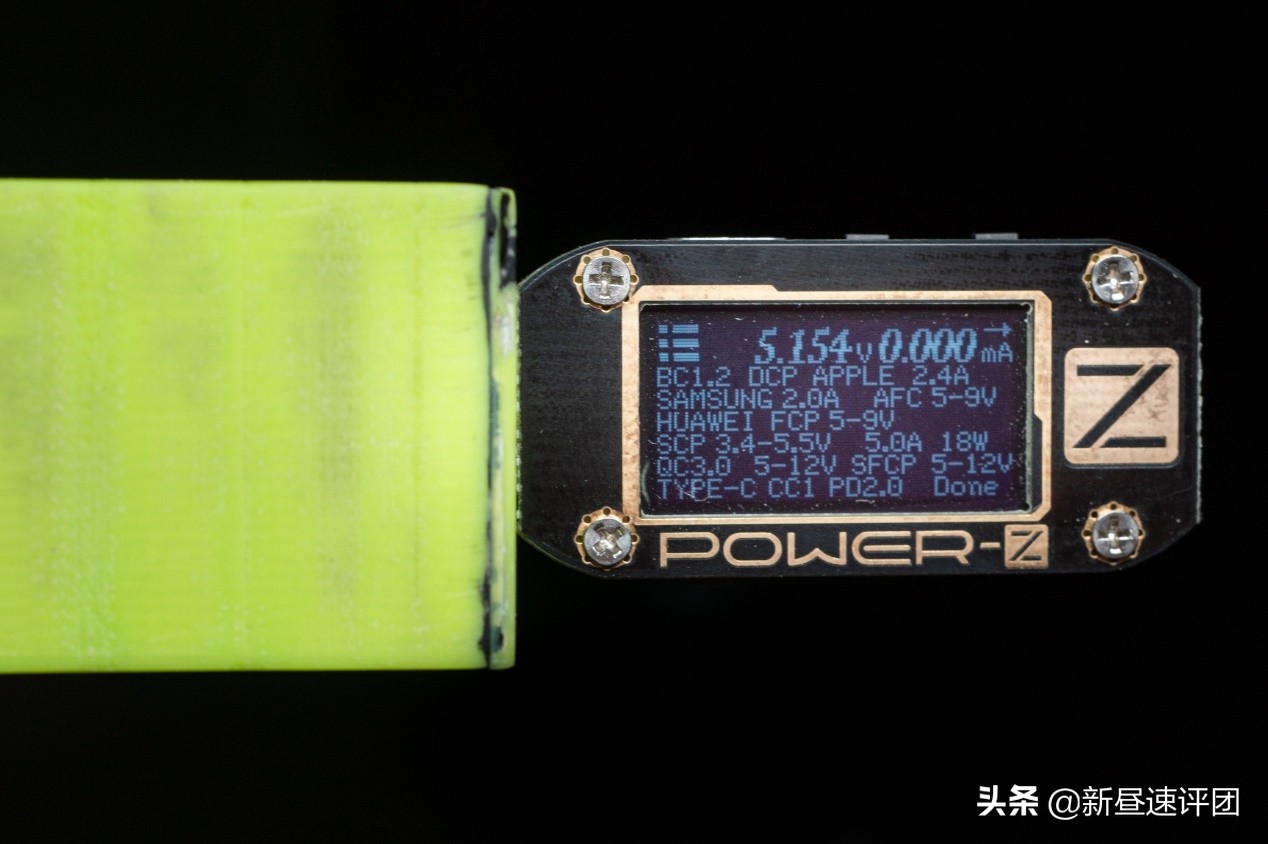

再测试一下,看起来这一个成品能正常的使用。

150元买到台26年前的坏笔记本,改装后变成这样

当然,又考虑到全功率运行,一个接口可能不够,因为这台电脑所需供电还蛮大的,所以我又加了两个接口,最边上的是5.5mm DC接口

150元买到台26年前的坏笔记本,改装后变成这样

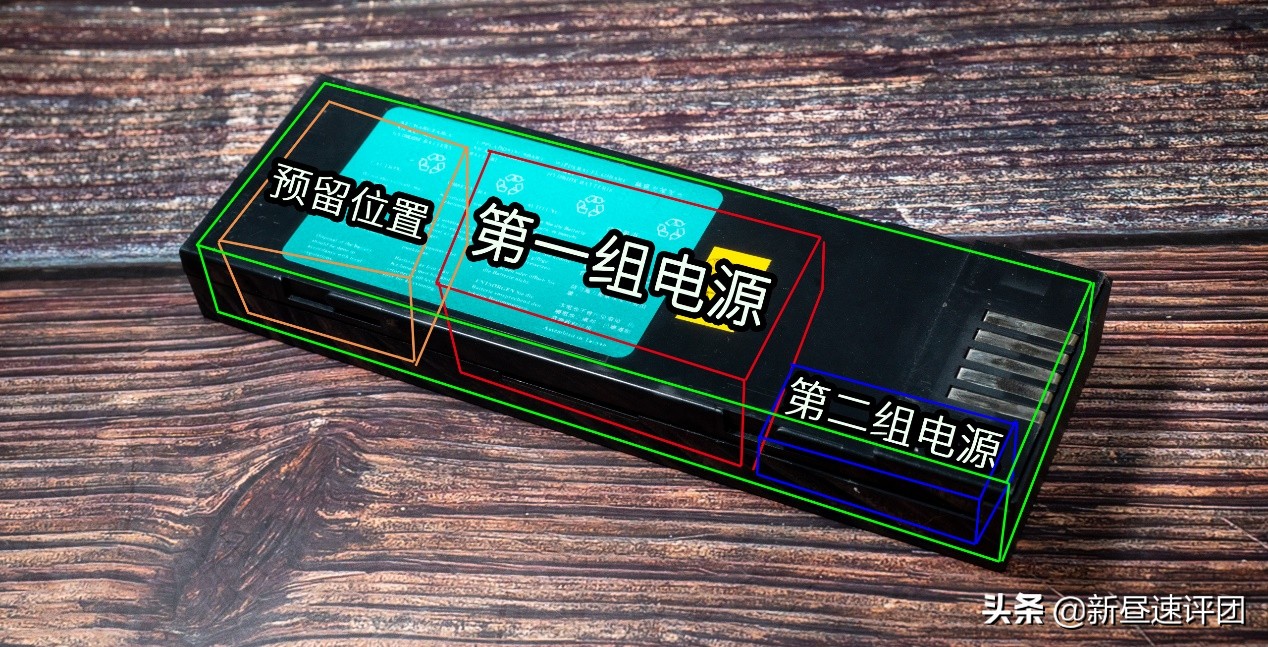

所以最后,这个电池盒改的供电转接盒的设计大概是这样,主电源比较大,第二电源是辅助作用。

150元买到台26年前的坏笔记本,改装后变成这样

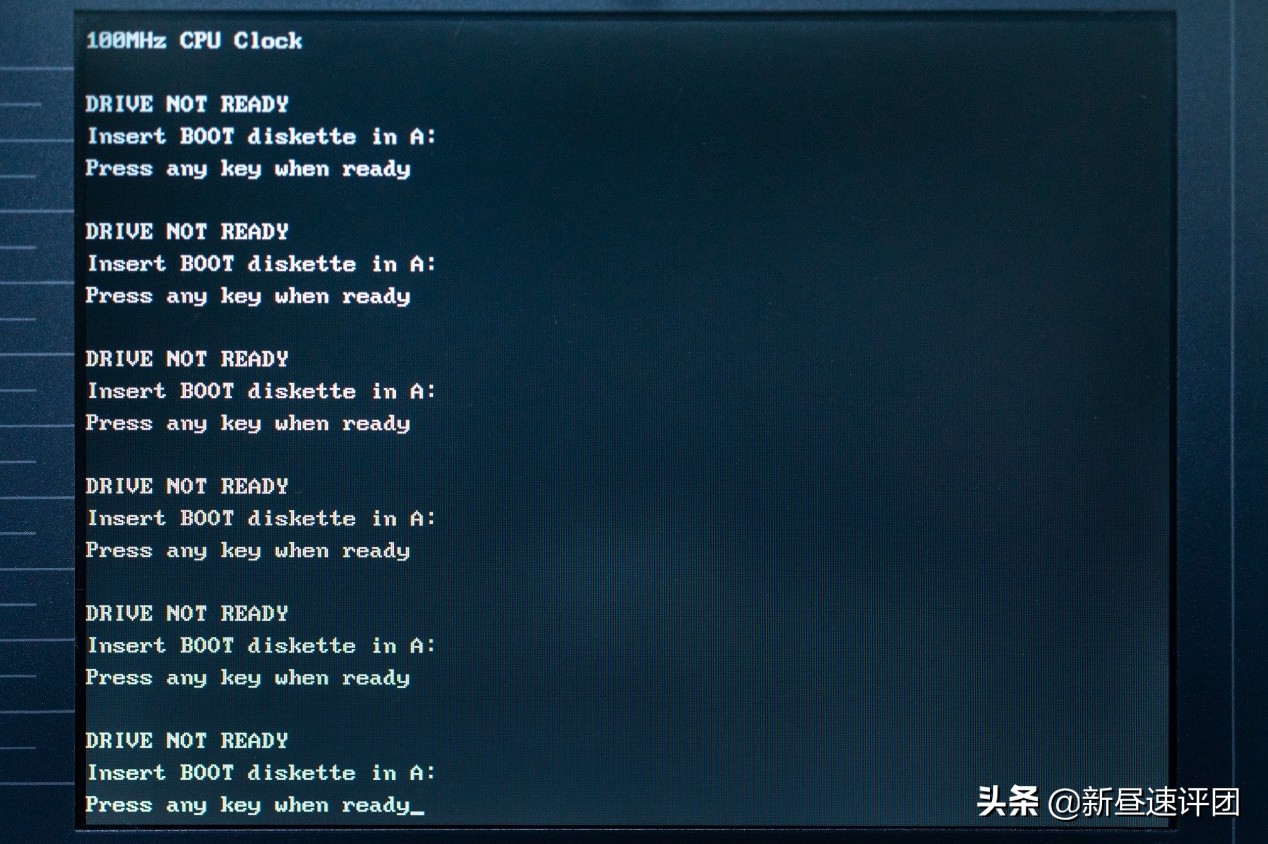

在能正常启动后,如卖家所说直接卡在了黑乎乎的启动界面,或者能按个F1进一下BIOS

150元买到台26年前的坏笔记本,改装后变成这样


但我大概的测量了一下各个位置的温度,D面温度最高的部分和C面温度最高的部分差不多,这是电源芯片的区域

150元买到台26年前的坏笔记本,改装后变成这样


开机与硬盘试修

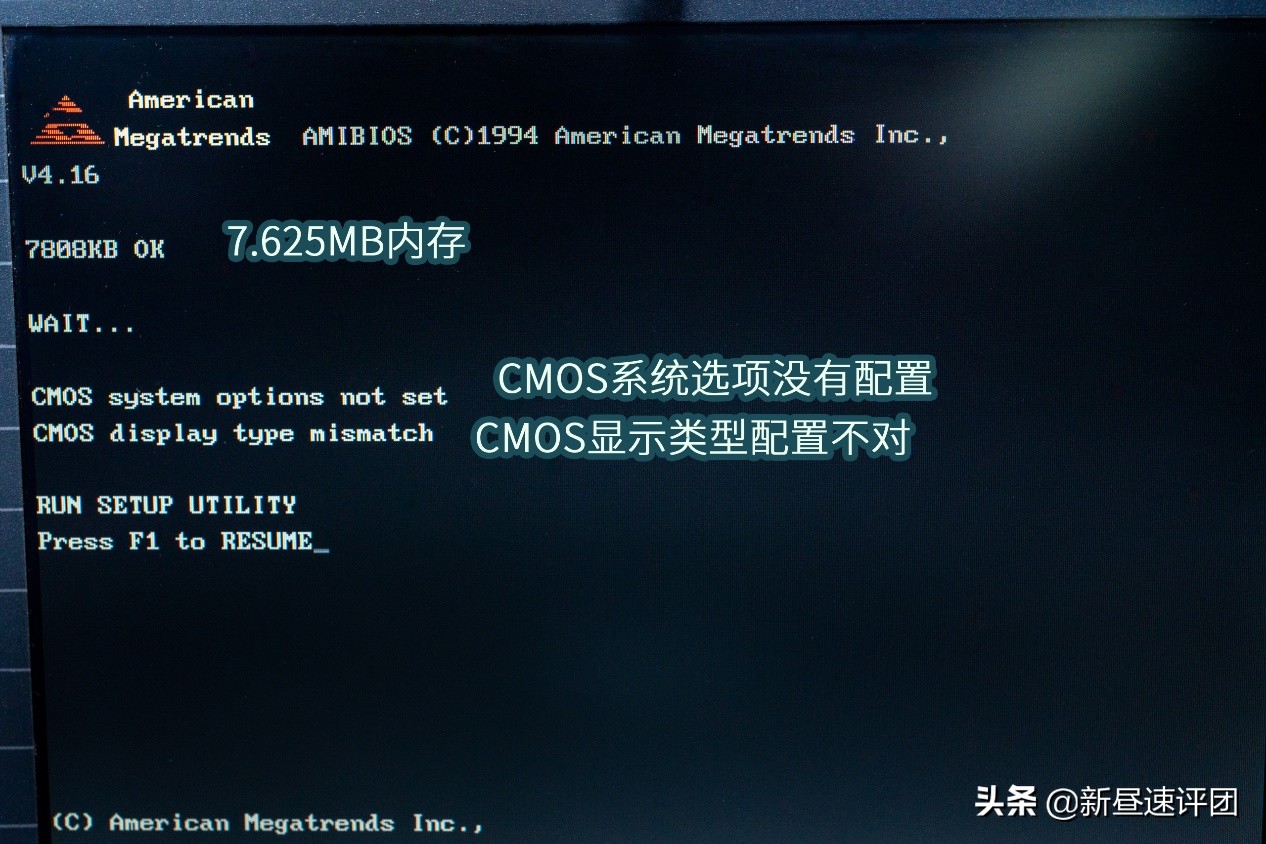

看起来开机并不是很大难,至少这边可以看出来,是AMI的BIOS,94年最新的版本,BIOS正常的话,后面应该也会轻松一点。内部时钟芯片失效,理所当然,提示需要先配置一下


150元买到台26年前的坏笔记本,改装后变成这样

从这里可以看到整机的配置一览,这一笔记本,当初和我说是进不了系统,进不了系统通常有几种原因,硬盘坏了,系统凉了,主板故障,我希望最好是系统问题

150元买到台26年前的坏笔记本,改装后变成这样

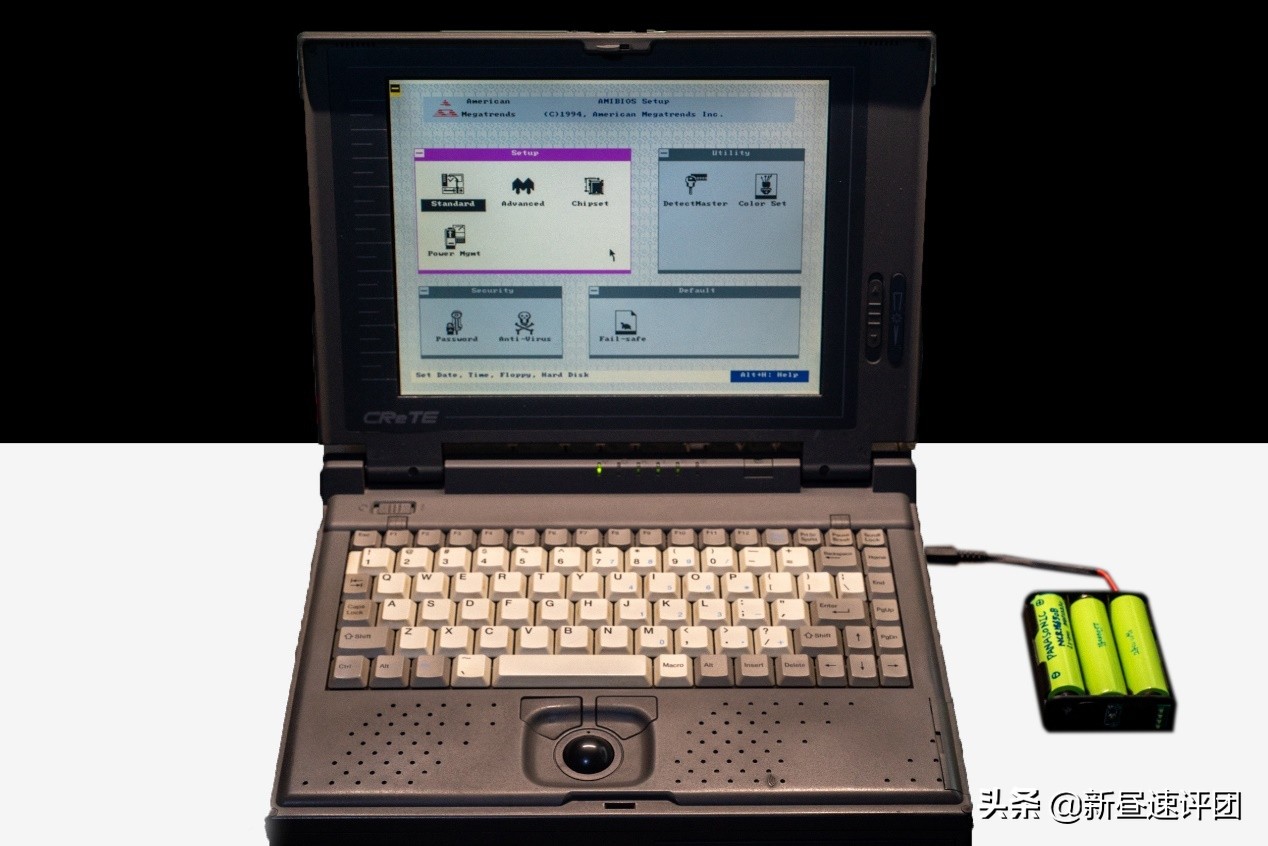

进入到BIOS,居然是图形界面!当然这样说有点夸张但我确实能在这里面使用鼠标,这可是比传统的蓝色BIOS界面先进多了

150元买到台26年前的坏笔记本,改装后变成这样

问题出在硬盘上,那么就看看硬盘的配置,然后就看到这个,硬盘的一些参数比如扇区,磁头,居然要我一个用户自己配置,这放在当年能有几个人会的。

150元买到台26年前的坏笔记本,改装后变成这样

我把硬盘给拆了下来,2.5寸的IDE硬盘,还好是我熟悉的尺寸和品牌,在94年如果有1.4GB的超大容量那这也太惊人了。当然,这一个硬盘是后配的

150元买到台26年前的坏笔记本,改装后变成这样

空余出来的硬盘盒,可以看到,这个盒子就是一个转接的作用

150元买到台26年前的坏笔记本,改装后变成这样

我把这个硬盘使用USB转IDE接入到我的工作PC上面,然后再使用DiskGenius打开,可以看到,它有很大部分都没有格式化,推测和兼容性有关

150元买到台26年前的坏笔记本,改装后变成这样

我塞进一个16Gb的固态硬盘,试试看是否能识别出来。但是很遗憾并不行

150元买到台26年前的坏笔记本,改装后变成这样

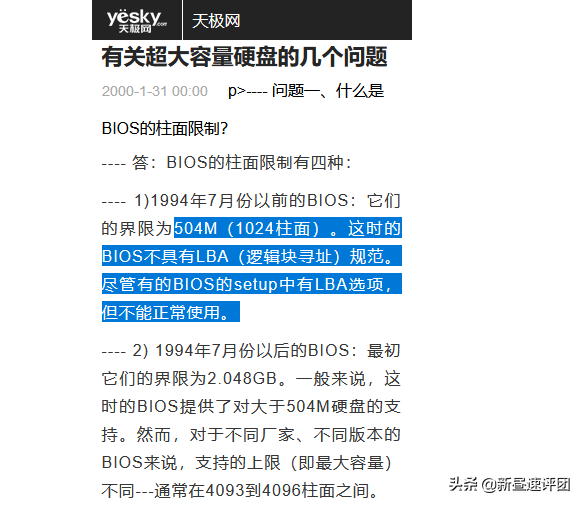

换回原先的这一个硬盘,我查询了一下,94年使用的BIOS和主板芯片组,最大支持的容量是504MB


150元买到台26年前的坏笔记本,改装后变成这样

那么我需要弄出一个组合,使得这个最终的Size为504Mb,在选择磁盘类型的最后一项,是用户自定义磁盘参数

150元买到台26年前的坏笔记本,改装后变成这样

一些不正确的组合,虽然可以识别出来硬盘的型号,但是重启后也不能正常的进入系统

150元买到台26年前的坏笔记本,改装后变成这样

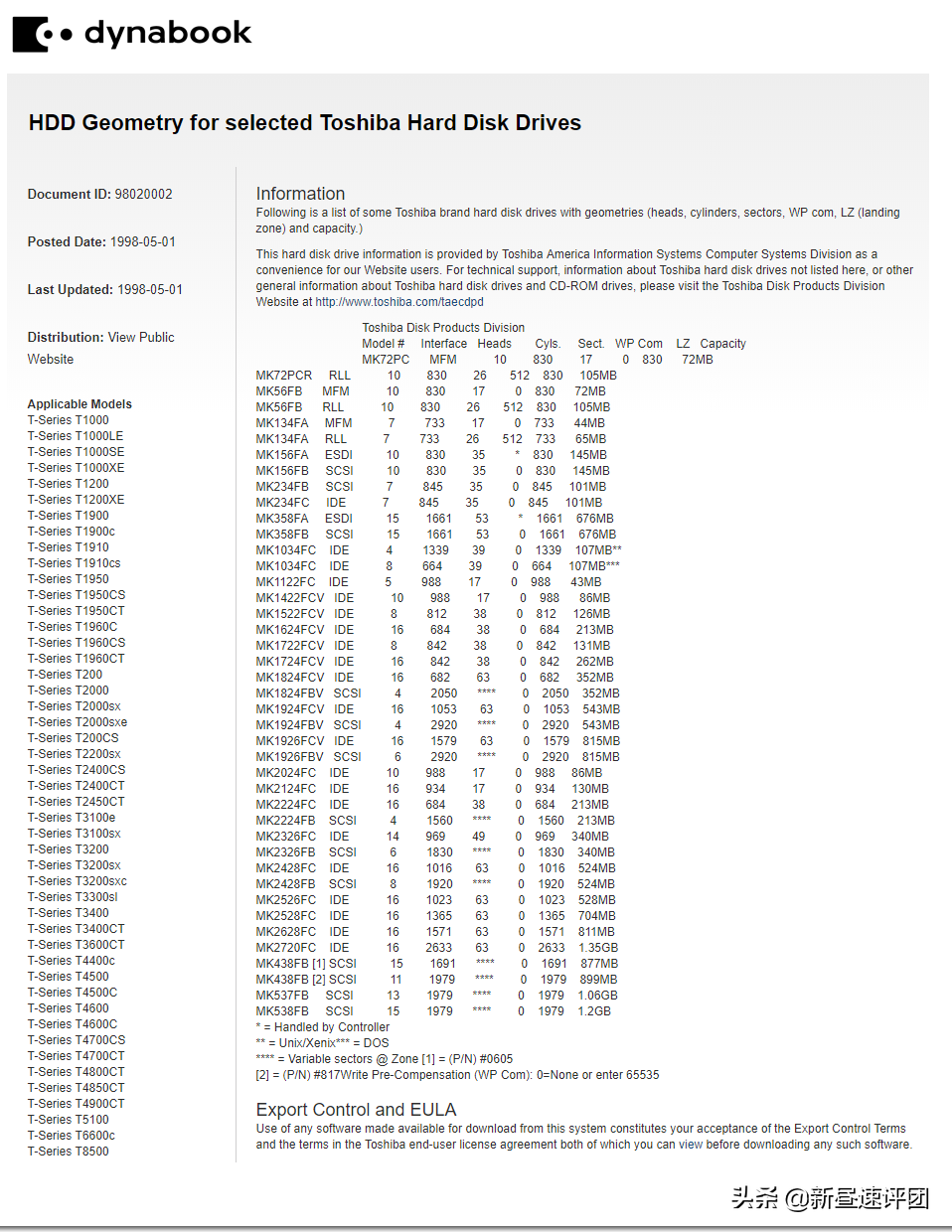

我找到另外一份资料,这一份资料描述了许多东芝硬盘的组合,我的这个是MK1401MAV,但是很遗憾并不在上列里面,只是我现在能懂得那些缩写是什么了

150元买到台26年前的坏笔记本,改装后变成这样

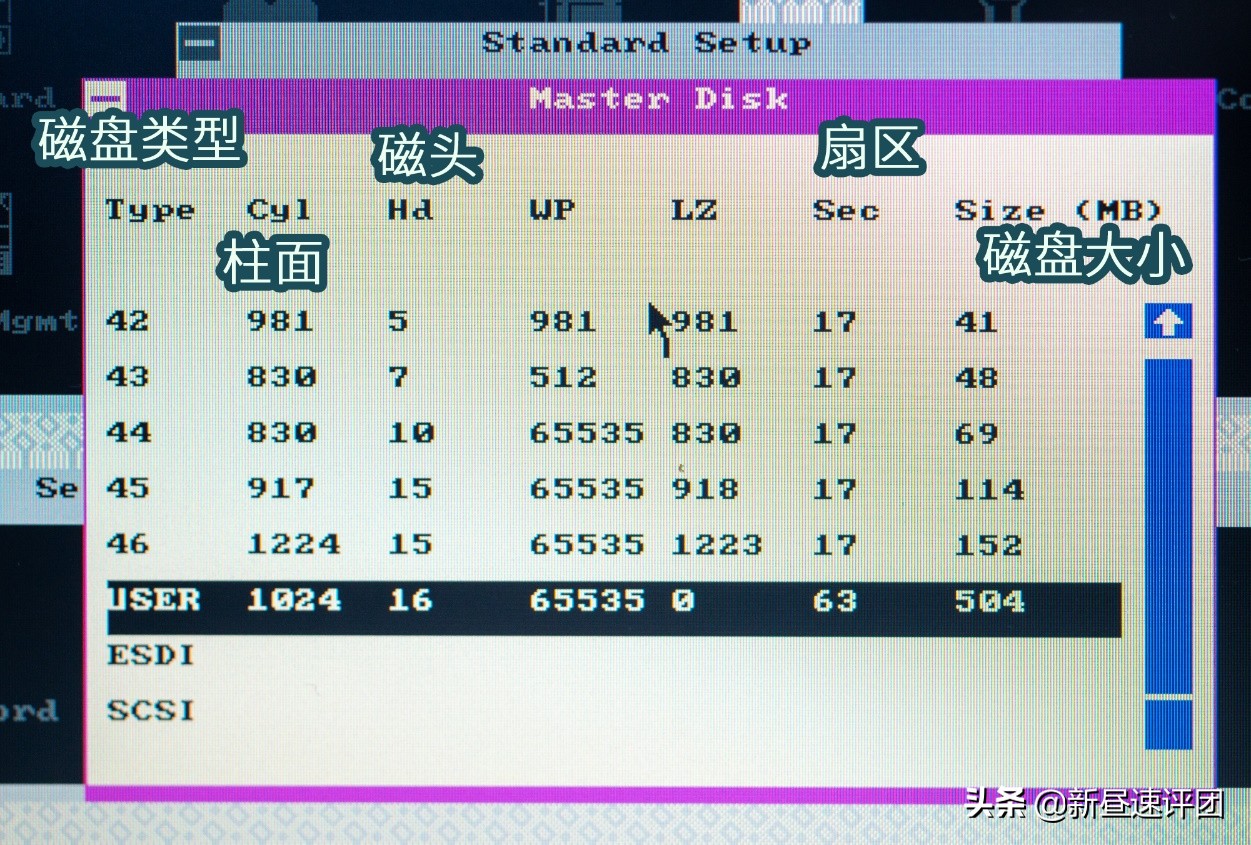

经过一些努力这个组合我最后试出来了,而且我也弄懂了大部分磁盘参数缩写的含义 ,不过WP和LZ还是有点不了解(后面经由粉丝提醒,WP和LZ是休眠及关机的磁头停放磁道)

150元买到台26年前的坏笔记本,改装后变成这样

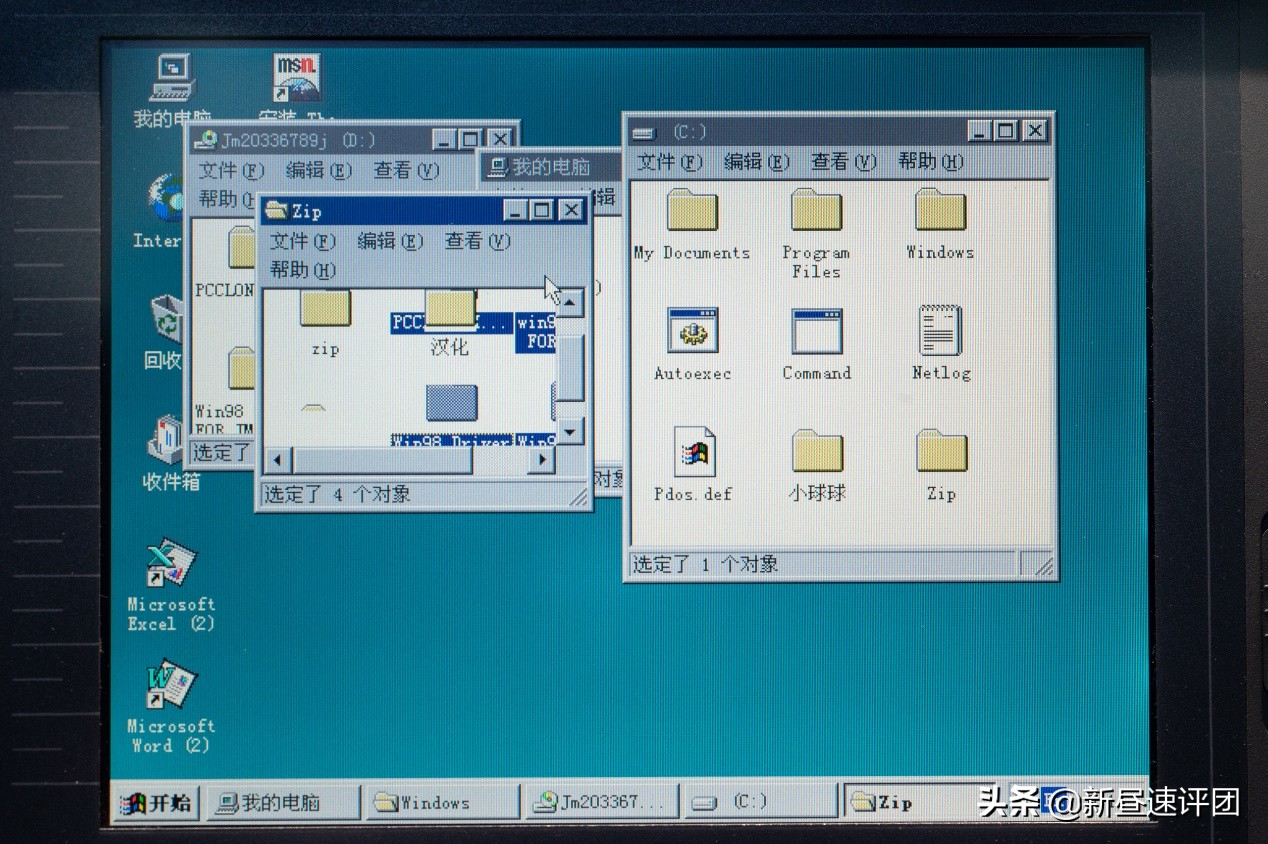

重启,在看到界面上提示正常的识别硬盘后,经过叮的一声,我进入了系统,有一种挖掘古墓打开正门的快感,看起来系统有重装过,桌面有非常熟悉的标识

150元买到台26年前的坏笔记本,改装后变成这样

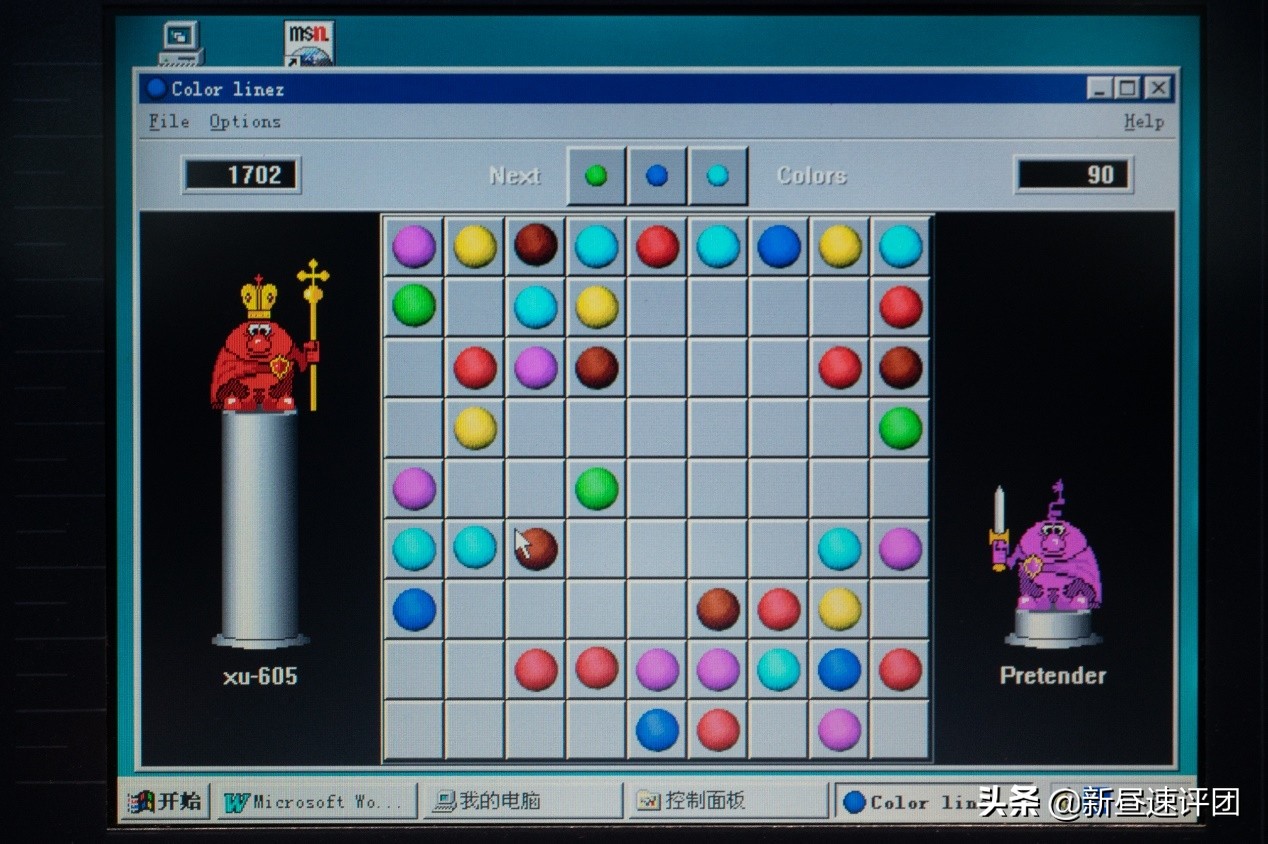

到了Win98时候,还内置有这一经典的消除游戏,对这一款游戏有所印象的朋友可以讲讲

150元买到台26年前的坏笔记本,改装后变成这样

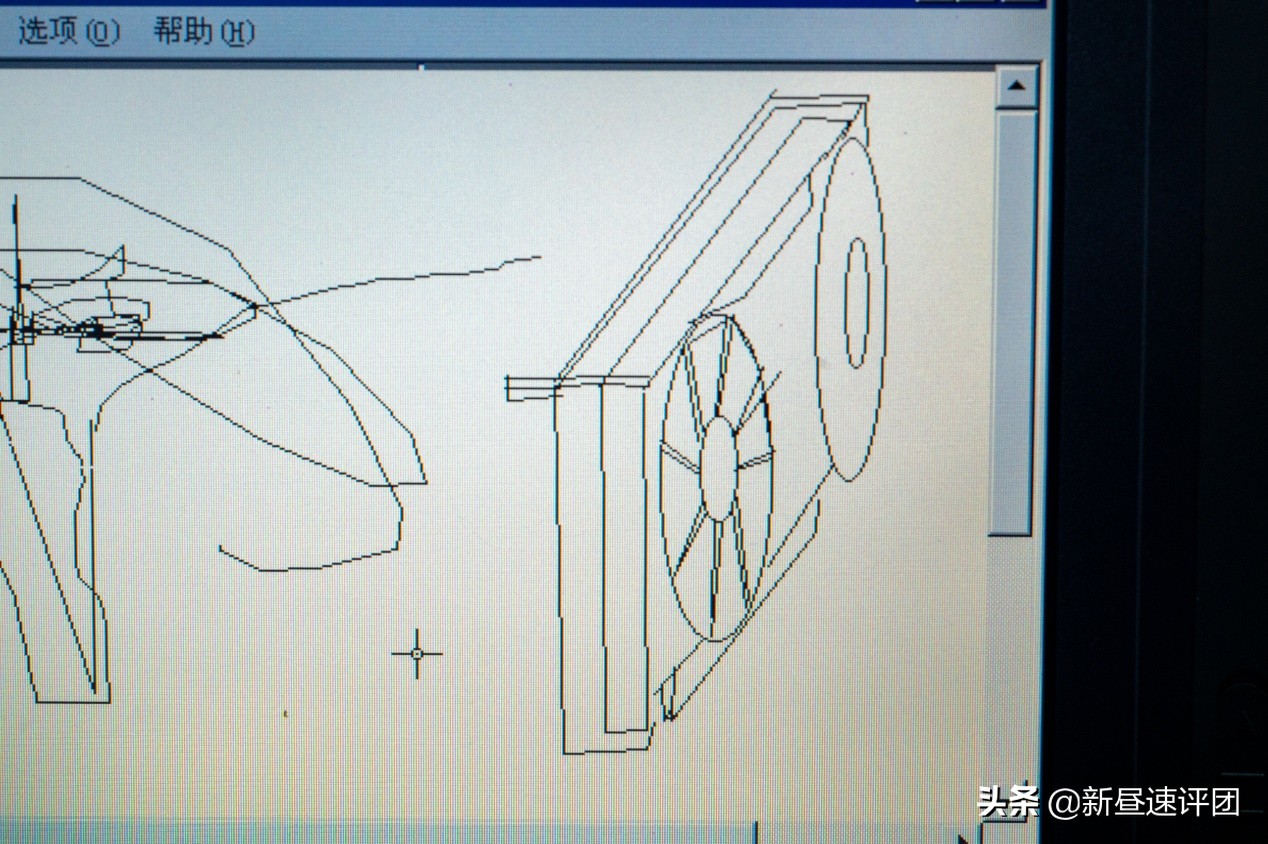

在Win95系统上的画图软件,已经有了雏形,并且基本界面在十多年后到Win8之前都没有具体的变化

150元买到台26年前的坏笔记本,改装后变成这样

软驱的修复和数据导入

这台电脑我买来还有个原因是自带有软件,以及光驱,这两样在当年都是主要的数据转移方式,USB标准到了很后面才出来


150元买到台26年前的坏笔记本,改装后变成这样

我买了一个USB口的移动软驱用来写入软盘

150元买到台26年前的坏笔记本,改装后变成这样

但是,很不巧,这个软驱看起来也有不大不小的故障,寻道一会后,提示驱动器没有准备好

150元买到台26年前的坏笔记本,改装后变成这样

解决方法需要先拆开看看再提出,所以先把模块化的软驱从电脑上卸下,并拆除转接盒

150元买到台26年前的坏笔记本,改装后变成这样

软驱的设计比PC用的软驱更小巧不少,当然还是比21世纪的笔记本电脑光驱厚一些

150元买到台26年前的坏笔记本,改装后变成这样

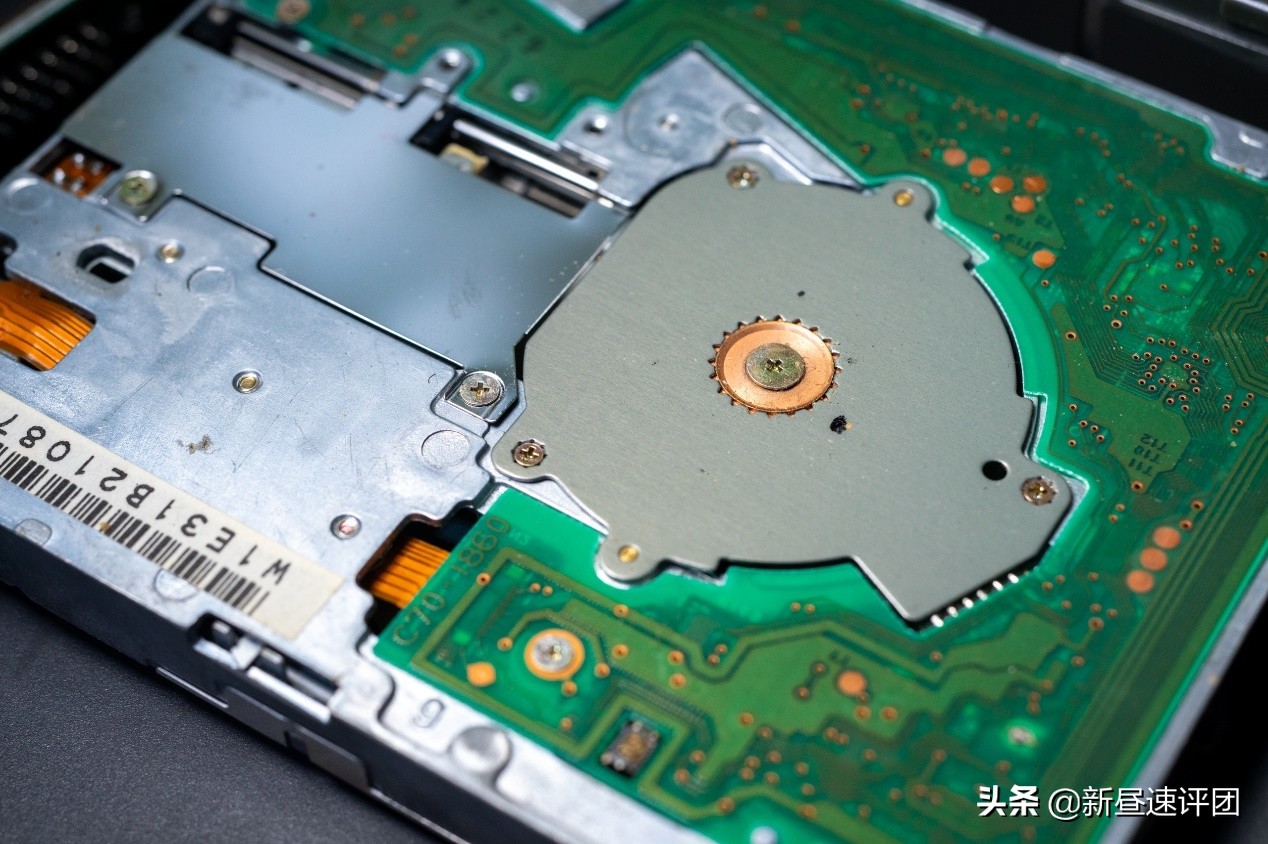

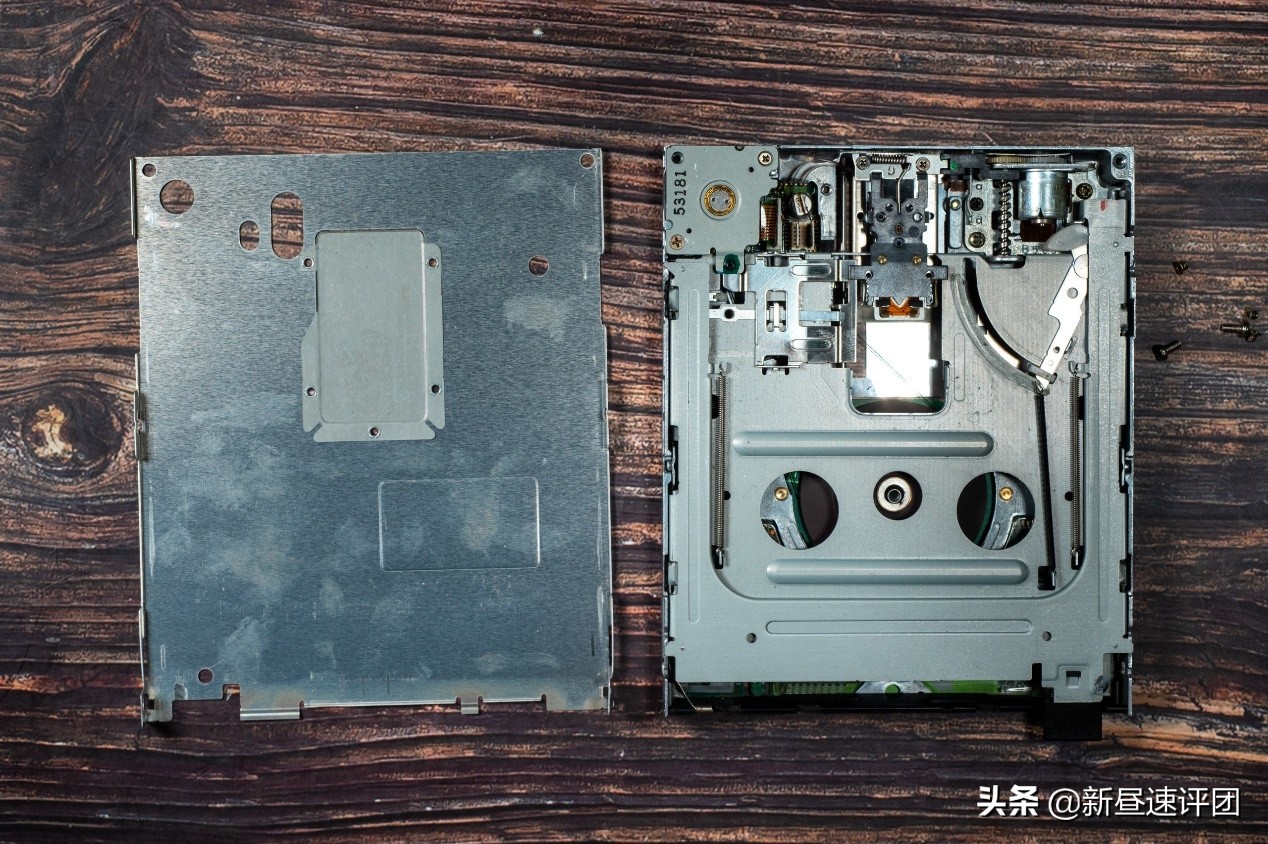

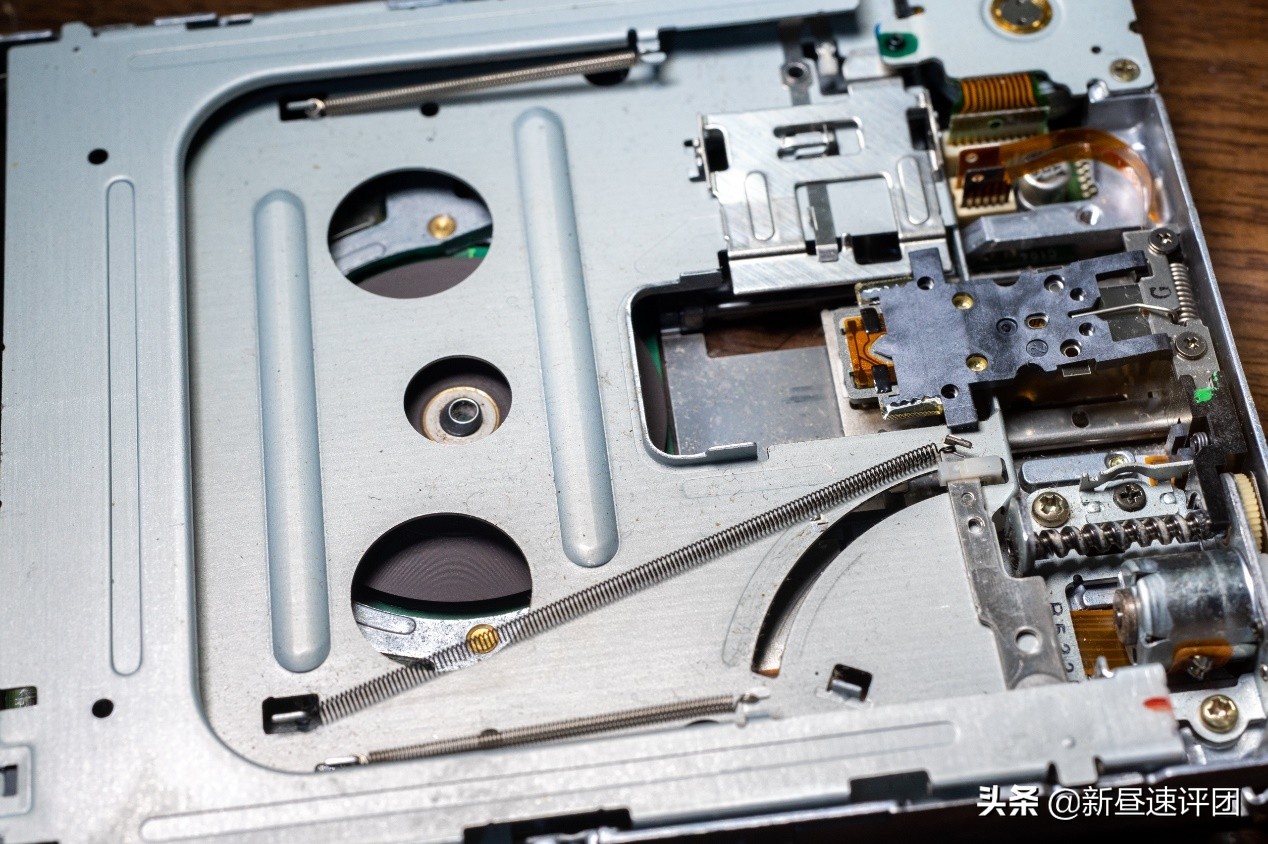

拆开外壳,可以看到内部的复杂设计,其实也不复杂只是看起来会更多样一点

150元买到台26年前的坏笔记本,改装后变成这样


检查了一下是皮带老化,我先换了一条棉线上去。可能你会觉得棉线很无厘头,但实际上,1975-1980年之间日本许多产品,包括电台和照相机,是使用这个东西来传动的。

150元买到台26年前的坏笔记本,改装后变成这样

我试了一下用手转动,看起来没有问题,另外再演示一下软驱插入软盘的样子


视频加载中...


但是试了一下好像不行也许是打滑了,再换一个经过拉伸的热缩管试一下,材质特性应该没有很大的差别

150元买到台26年前的坏笔记本,改装后变成这样

但最后这一个软驱我还是没能正常的使用它,因为有寻道声音,所以推测是磁头上的物理故障吧


150元买到台26年前的坏笔记本,改装后变成这样

本来想着干脆把USB软驱的内置软驱替换一下,结果拆开来发现时代完全不一样呢,右边的是NEC的产品,左边是原款。还能看到莱茵认证的标识

150元买到台26年前的坏笔记本,改装后变成这样

四天后,我又额外买了一个长得差不多的软驱并且收到装它的包裹,经过介绍说明,它原本用于服务器上,但看起来肯定不是公元2000之前的产品

150元买到台26年前的坏笔记本,改装后变成这样

对比一下厚度,这部分有尺寸的标准所以厚度没问题,但是长度多了7mm

150元买到台26年前的坏笔记本,改装后变成这样

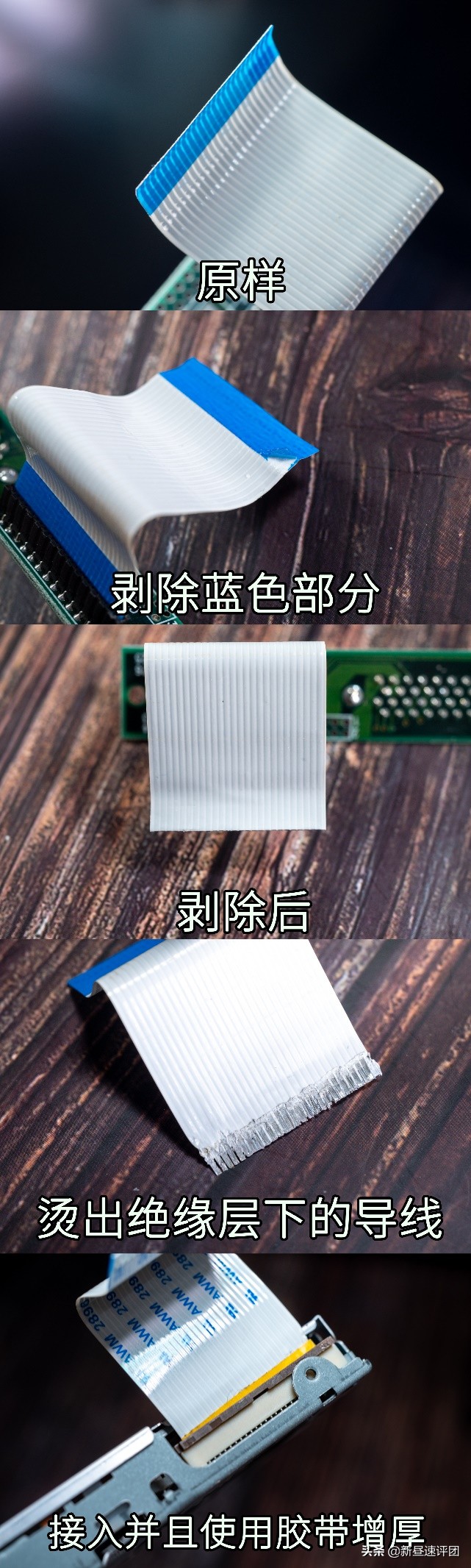

接线是一个问题,临时也不能买到,所以用一些简单的办法,实测看来是有效的,至少开机后有驱动声以及嘎嘎的寻道声

150元买到台26年前的坏笔记本,改装后变成这样

最终安装,因为凸出的长度,我只能切掉一部分以增加兼容性

150元买到台26年前的坏笔记本,改装后变成这样


用94年的笔记本上网是怎样的体验

当年的上网有几种方式,拨号,宽带,串口,而从一开始我们就可以知道这台是没有宽带的,但是,它有着极为先进的PCMCIA扩展卡接口而且还一次有两条,所以,我们就通过这个corega公司生产的PCC-T网卡来上网


150元买到台26年前的坏笔记本,改装后变成这样


这一个卡有两代,94年肯定是第一代了,后面第二代第三代有更高的带宽,第一代和第二代不具有兼容性

150元买到台26年前的坏笔记本,改装后变成这样

尽管,看这一面觉得是一样的但是看最右侧你会发现有一个缺口,每代缺口都有不同的高度

150元买到台26年前的坏笔记本,改装后变成这样

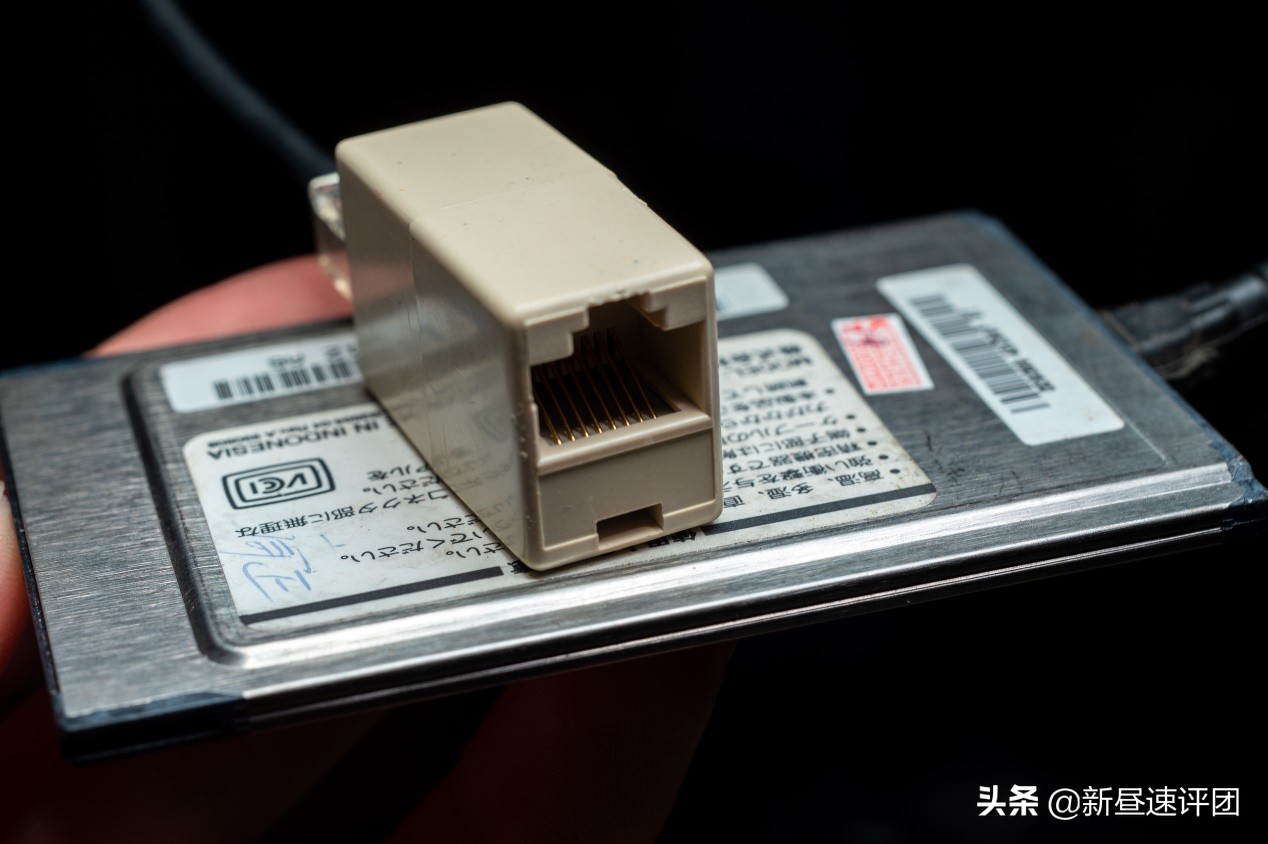

这一套东西带有一个标准的LAN接口,通过它我可以连接20多年后买的网线

150元买到台26年前的坏笔记本,改装后变成这样

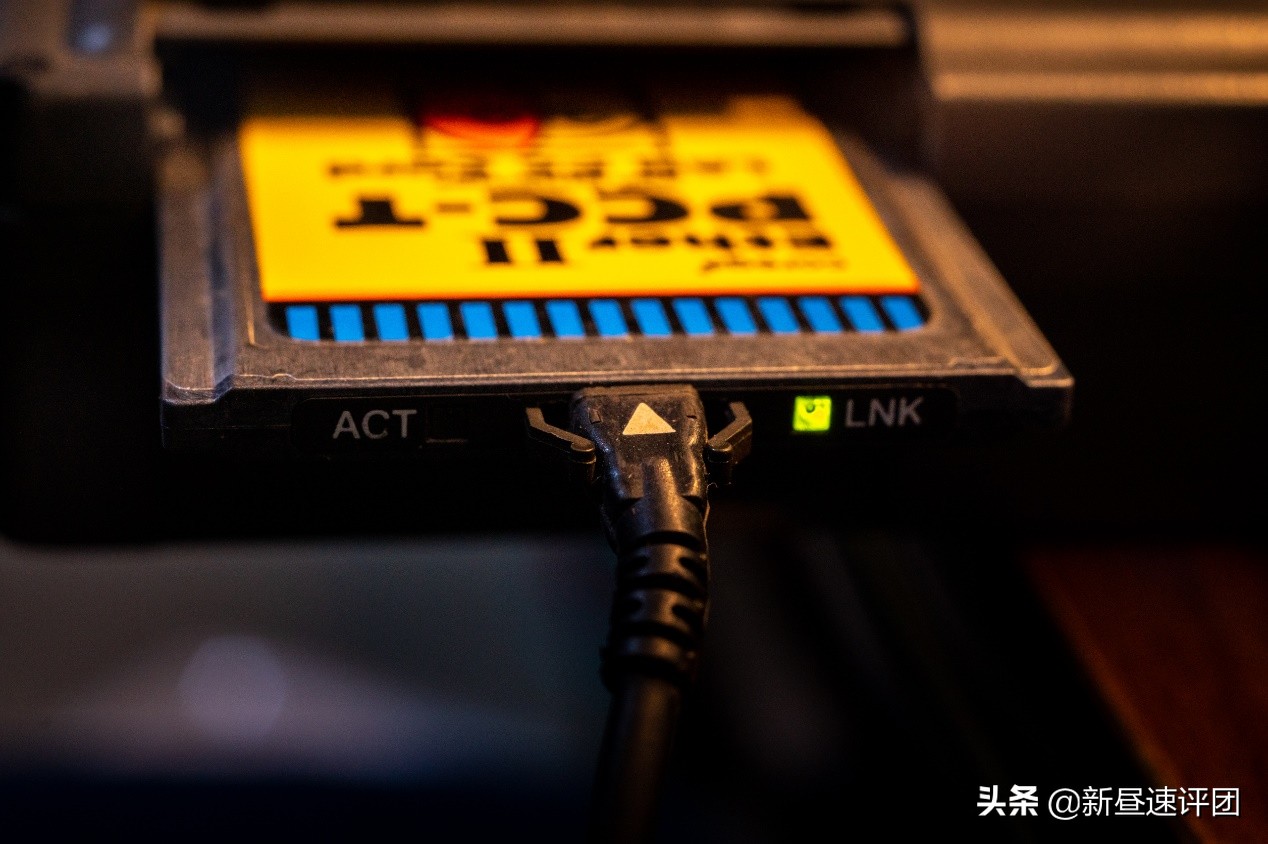

在接入电脑,并且连接网线,卡上的LNK灯会亮起

150元买到台26年前的坏笔记本,改装后变成这样

但是仅仅如此是不够的,我还必须要有驱动程序,还好,在一个复古网站上我找到了它的驱动软件,虽然说这一个电脑的软驱不能使用,但光驱依然健在,至少从操作系统里面看是正常的

150元买到台26年前的坏笔记本,改装后变成这样

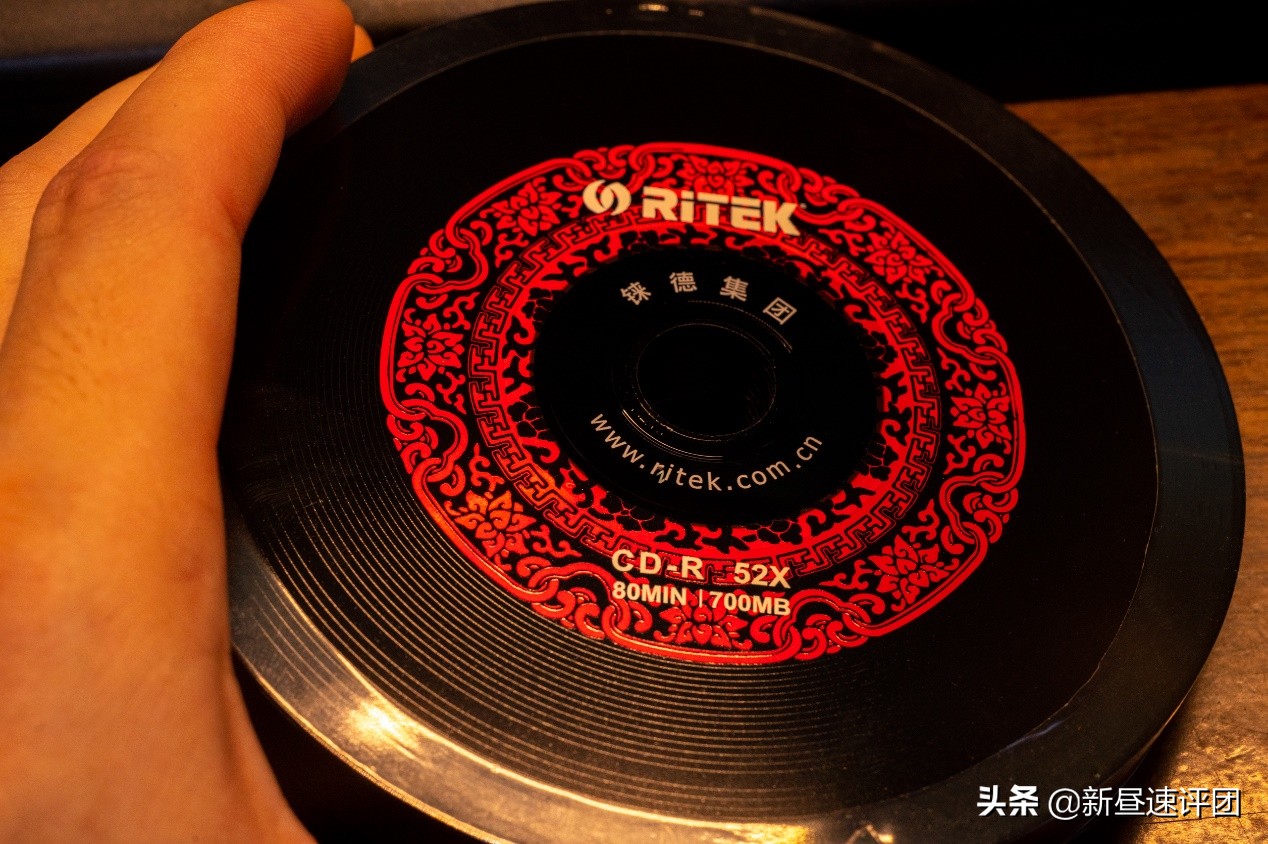

我在一张里面光盘塞入软件,游戏,还有一些驱动,希望它能正常的读取,还好我还有很多的CD光盘


150元买到台26年前的坏笔记本,改装后变成这样

经过测试后,光驱的工作正常,甚至我想说这个光驱的性能很不错,和同期的硬盘比较起来,它的读取速度和硬盘读写类似

150元买到台26年前的坏笔记本,改装后变成这样

PCMCIA卡是可以热拔插的,所以在再一次的插入PCMCIA卡后,电脑右下角出现了插入卡的标识,当然此时没有安装驱动,还不能正常的使用

150元买到台26年前的坏笔记本,改装后变成这样

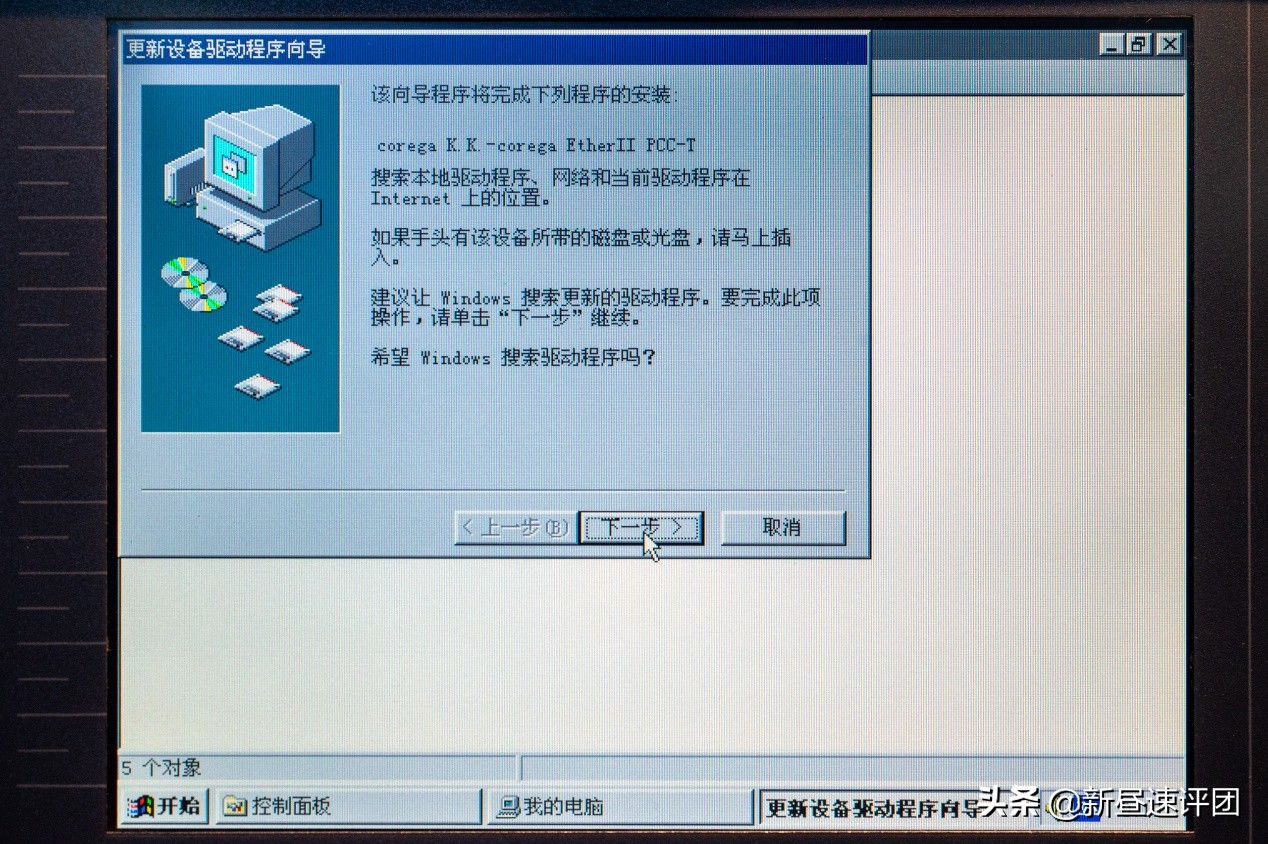

点击更新驱动程序向导,弹出的界面提示让Windows进行搜索

150元买到台26年前的坏笔记本,改装后变成这样

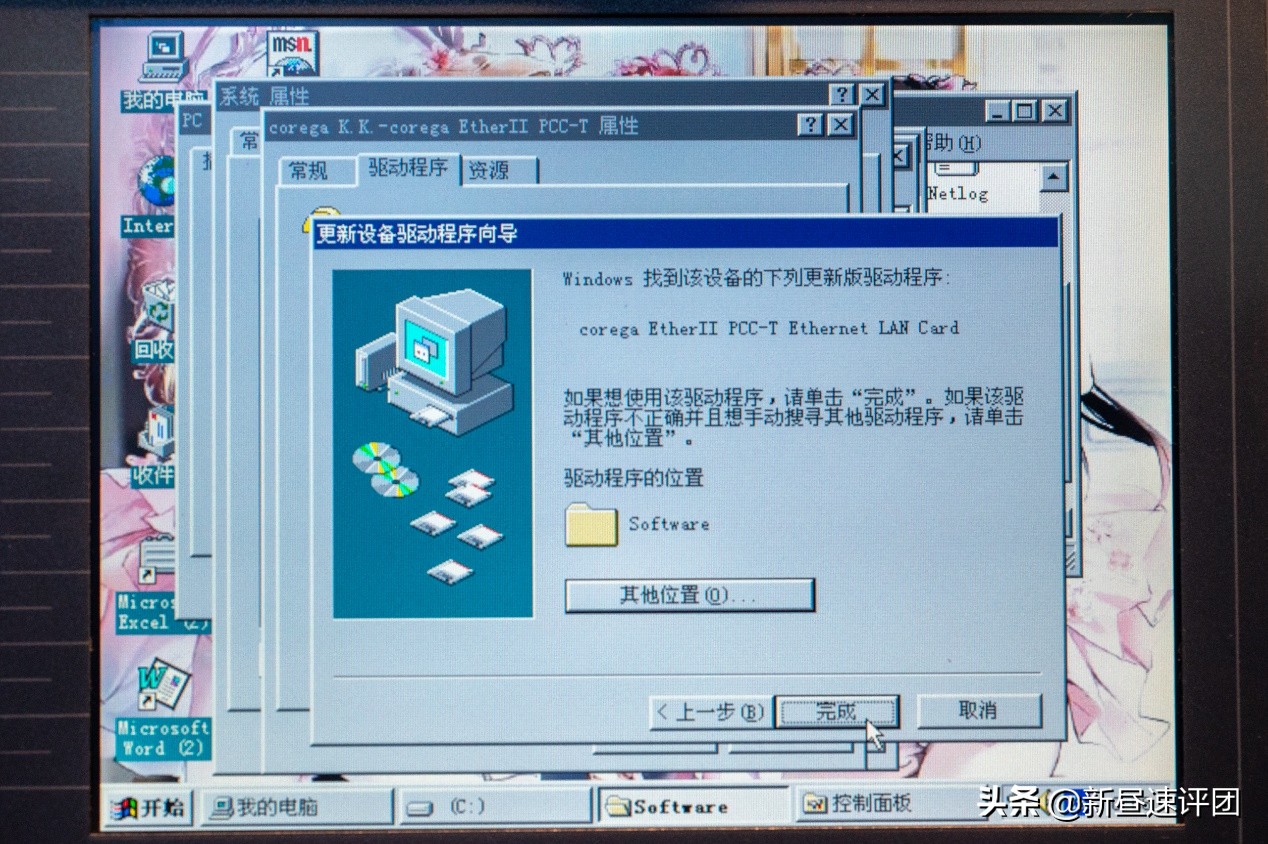

选择驱动程序所在的文件夹,也就是我们的光盘,网卡驱动被找到了,这意味着成功的路途已经过了一半

150元买到台26年前的坏笔记本,改装后变成这样

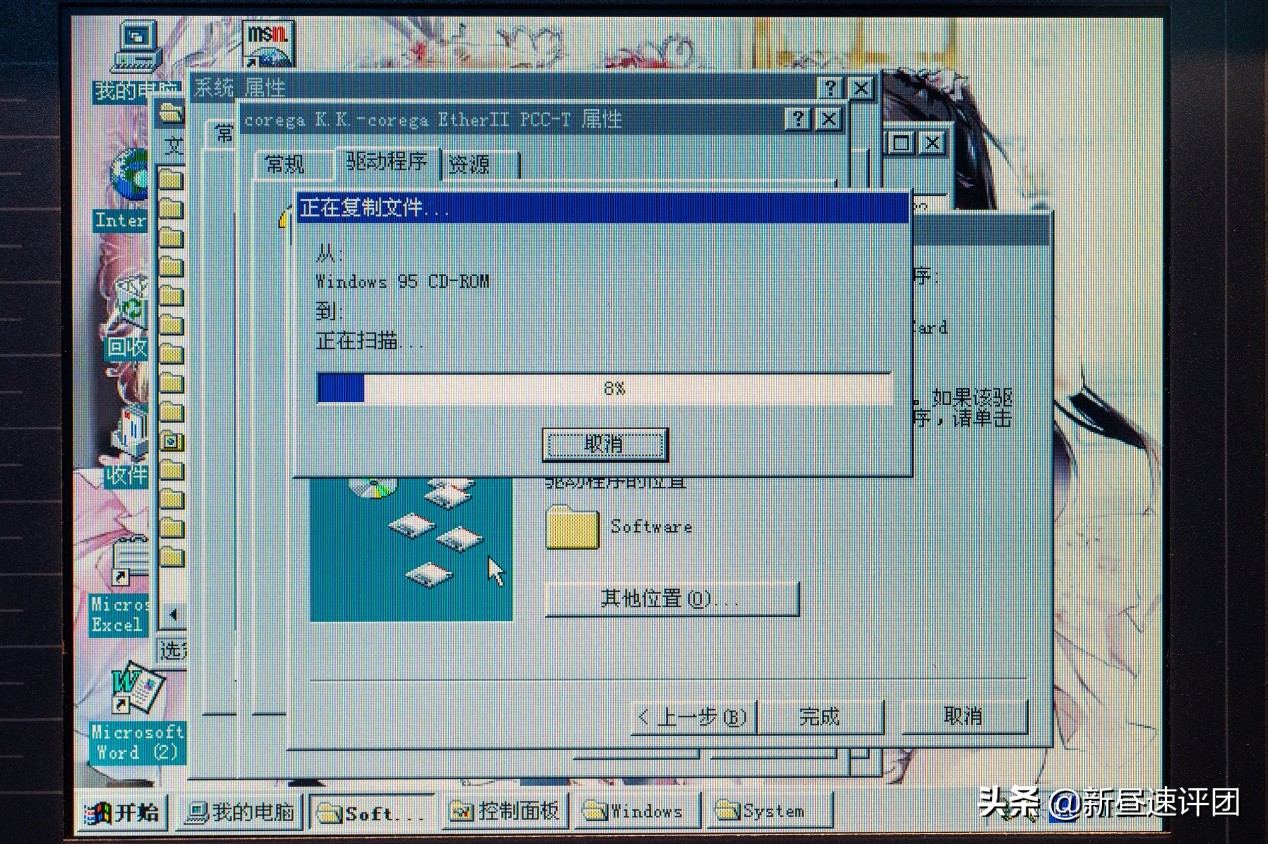

系统会把驱动安装到C盘,这一个界面还是比较少见的

150元买到台26年前的坏笔记本,改装后变成这样

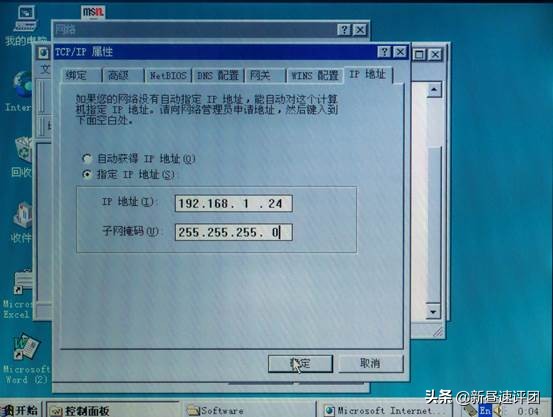

完成安装后,我重启了系统并换了一个电池,之后考虑到兼容性,手动设置IP和子网掩码


150元买到台26年前的坏笔记本,改装后变成这样

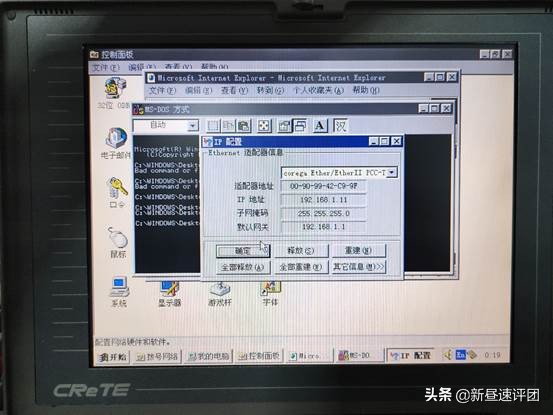

当然之后还进行了相当次数的调试,甚至一直觉得是网卡坏了

150元买到台26年前的坏笔记本,改装后变成这样

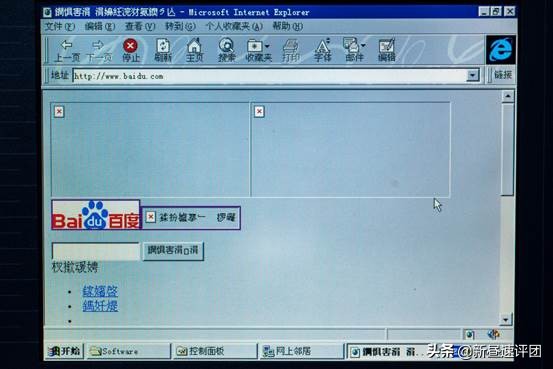

但在最终,成功连接上了百度

150元买到台26年前的坏笔记本,改装后变成这样

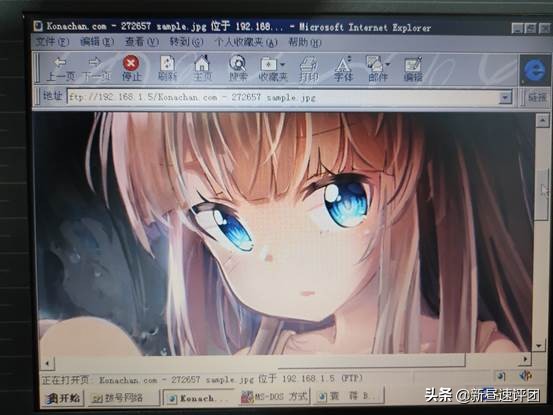

再试一下FTP协议,也能正常的运行,IE浏览器可以加载并解码出局域网上JPG格式的文件,这台笔记本能正常的使用了。

150元买到台26年前的坏笔记本,改装后变成这样

其他记录

这一台笔记本是来自于CRETE这一家台湾公司的,目前来看还有正常的运营,只是退化成了代理商,也就是单纯卖电脑的一家公司

150元买到台26年前的坏笔记本,改装后变成这样

在发现光驱正常使用后我装了WPS97到这台电脑上,也能正常运行,只是有点儿卡顿,另外还有超级解霸2000,这就完全不能正常使用了,主要还是性能限制导致严重的卡顿问题


150元买到台26年前的坏笔记本,改装后变成这样

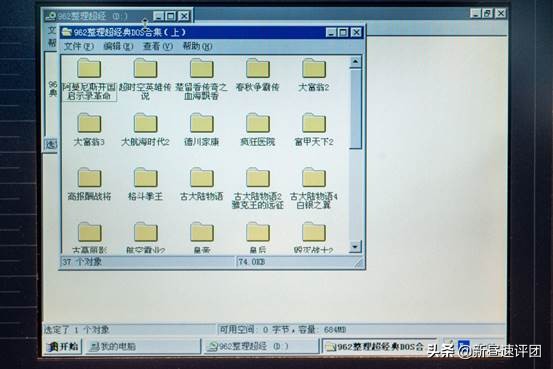

我烧录了一堆DOS上的经典游戏,都能正常的运行,兼容性很不错

150元买到台26年前的坏笔记本,改装后变成这样

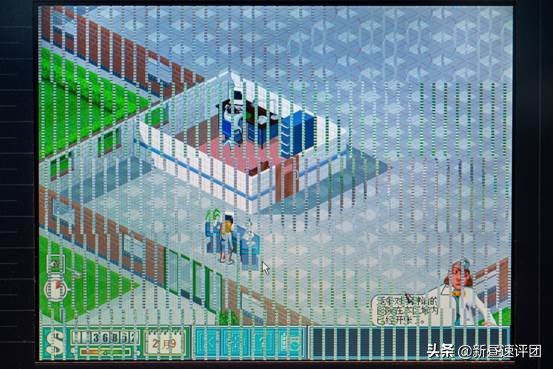

然后还遇到了玩游戏花屏的问题,比如这个牛蛙的知名游戏,重启后好像又都能正常使用了
