之前3篇文章老顾都介绍了基于binlog的一些应用场景，今天我们来分享一下Canal组件的具体的使用方法，以及集群的部署。

Canal架构

单应用

上面中我们需要启动一个Canal Server，负责伪装mysql的slave订阅binlog的；我们还需要一个Client监听Server。Canal最近的版本提供了一个client的实现----Canal Adapter。然后由Client解析后把相关数据同步的DB/ES/Redis。

上面的架构可以在开发环境进行，但不适合生产环境；因为由几个问题存在。

1）Canal Server和Client 都存在单点问题

2）如果我们流量很大，Canal Server收到的binlog量太大，导致Canal Adapter来不及处理，很有可能会把Client搞崩溃掉。

下面我们会介绍高可用的架构，我们先了解一下Canal基本用法

安装配置

环境

Canal的github的地址https://github.com/alibaba/canal/releases，目前最新版本1.1.4。

注意：如果小伙伴们需要adapter client同步的es7，需要使用1.1.5版本才行哦

老顾正在使用的是1.1.5。老顾有特殊需求

java jdk1.8需要提前安装哦。

安装canal server

下载canal.deployer-1.1.4.tar.gz

wget https://github.com/alibaba/canal/releases/download/canal-1.1.4/canal.adapter-1.1.4.tar.gz

解压文件

tar -zxvf canal.deployer-1.1.4.tar.gz

进入解压后的文件夹,有5个目录

 bin         //可执行的脚本文件
 conf        //配置文件
 lib         //需要用到的核心jar包
 logs        //启动运行的日志文件
 plugin      //支持的适配插件

我们需要修改一些配置文件，进入conf

canal.properties

canal.id = 1 # 每个canal server实例的唯一标识，暂无实际意义
canal.ip = 192.111.112.103 # canal server绑定的本地IP信息，如果不配置，默认选择一个本机IP进行启动服务
canal.port = 11111 # canal server提供socket服务的端口
canal.metrics.pull.port = 11112
canal.zkServers = 192.168.1.111:2181 #canal server链接zookeeper集群的链接信息，集群模式需要用到，单机模式可以不配置


# flush data to zk
canal.zookeeper.flush.period = 1000 #canal持久化数据到zookeeper上的更新频率，单位毫秒
canal.withoutNetty = false
# tcp, kafka, RocketMQ
canal.serverMode = tcp #这个非常重要，代表是binlog的变化信息是直接用tcp方式放送给下游的client，还是先放到MQ中，暂时支持kafka、RocketMQ
# flush meta cursor/parse position to file
canal.file.data.dir = ${canal.conf.dir}
canal.file.flush.period = 1000
## memory store RingBuffer size, should be Math.pow(2,n)
canal.instance.memory.buffer.size = 16384
## memory store RingBuffer used memory unit size , default 1kb
canal.instance.memory.buffer.memunit = 1024
## meory store gets mode used MEMSIZE or ITEMSIZE
canal.instance.memory.batch.mode = MEMSIZE
canal.instance.memory.rawEntry = true


## detecing config
canal.instance.detecting.enable = false
#canal.instance.detecting.sql = insert into retl.xdual values(1,now()) on duplicate key update x=now()
canal.instance.detecting.sql = select 1
canal.instance.detecting.interval.time = 3
canal.instance.detecting.retry.threshold = 3
canal.instance.detecting.heartbeatHaEnable = false


# support maximum transaction size, more than the size of the transaction will be cut into multiple transactions delivery
canal.instance.transaction.size =  1024
# mysql fallback connected to new master should fallback times
canal.instance.fallbackIntervalInSeconds = 60


# network config
canal.instance.network.receiveBufferSize = 16384
canal.instance.network.sendBufferSize = 16384
canal.instance.network.soTimeout = 30


# binlog filter config
canal.instance.filter.druid.ddl = true
canal.instance.filter.query.dcl = false
canal.instance.filter.query.dml = false #这个也非常重要，true表示不监听queue查询命令；只监听insert、update、delete命令；false即全部监听
canal.instance.filter.query.ddl = false
canal.instance.filter.table.error = false
canal.instance.filter.rows = false
canal.instance.filter.transaction.entry = false


# binlog format/image check
canal.instance.binlog.format = ROW,STATEMENT,MIXED
canal.instance.binlog.image = FULL,MINIMAL,NOBLOB


# binlog ddl isolation
canal.instance.get.ddl.isolation = false


# parallel parser config
canal.instance.parser.parallel = true
## concurrent thread number, default 60% available processors, suggest not to exceed Runtime.getRuntime().availableProcessors()
#canal.instance.parser.parallelThreadSize = 16
## disruptor ringbuffer size, must be power of 2
canal.instance.parser.parallelBufferSize = 256


# table meta tsdb info
canal.instance.tsdb.enable = false
canal.instance.tsdb.dir = ${canal.file.data.dir:../conf}/${canal.instance.destination:}
canal.instance.tsdb.url = jdbc:h2:${canal.instance.tsdb.dir}/h2;CACHE_SIZE=1000;MODE=MYSQL;
canal.instance.tsdb.dbUsername = canal
canal.instance.tsdb.dbPassword = password
# dump snapshot interval, default 24 hour
canal.instance.tsdb.snapshot.interval = 24
# purge snapshot expire , default 360 hour(15 days)
canal.instance.tsdb.snapshot.expire = 360


# aliyun ak/sk , support rds/mq
canal.aliyun.accessKey =
canal.aliyun.secretKey =


#################################################
#########               destinations            #############
#################################################
canal.destinations = example_01,example_02  # 当前server上部署的instance列表，instance很重要的概念，就是需要监听的表实例。
# conf root dir
canal.conf.dir = ../conf
# auto scan instance dir add/remove and start/stop instance
canal.auto.scan = true
canal.auto.scan.interval = 5


#canal.instance.tsdb.spring.xml = classpath:spring/tsdb/h2-tsdb.xml
#canal.instance.tsdb.spring.xml = classpath:spring/tsdb/mysql-tsdb.xml


canal.instance.global.mode = spring # 全局配置加载方式
canal.instance.global.lazy = false
#canal.instance.global.manager.address = 127.0.0.1:1099
#canal.instance.global.spring.xml = classpath:spring/memory-instance.xml
#canal.instance.global.spring.xml = classpath:spring/file-instance.xml
canal.instance.global.spring.xml = classpath:spring/default-instance.xml


##################################################
#########                    MQ                      #############
##################################################
#如果监听模式canal.serverMode为 kafka、RocketMq，需要配置以下配置
canal.mq.servers = 127.0.0.1:6667
canal.mq.retries = 0
canal.mq.batchSize = 16384
canal.mq.maxRequestSize = 1048576
canal.mq.lingerMs = 100
canal.mq.bufferMemory = 33554432
canal.mq.canalBatchSize = 50
canal.mq.canalGetTimeout = 100
canal.mq.flatMessage = true
canal.mq.compressionType = none
canal.mq.acks = all
# use transaction for kafka flatMessage batch produce
canal.mq.transaction = false
#canal.mq.

配置说明

上面核心的配置，需要注意的

canal.serverMode
canal.instance.filter.query.dml
canal.destinations
canal.mq.servers #如果需要同步到MQ

注意：MQ的配置，1.1.5版本会有点区别，分开了kafka和rocketmq；小伙伴们一看就知道


针对实例instance数据位点，存储配置canal.instance.global.spring.xml

  • memory-instance.xml： 所有的组件(parser , sink , store)都选择了内存版模式，记录位点的都选择了memory模式，重启后又会回到初始位点进行解析
  • default-instance.xml： store选择了内存模式，其余的parser/sink依赖的位点管理选择了持久化模式，目前持久化的方式主要是写入zookeeper，保证数据集群共享.
  • group-instance.xml： 主要针对需要进行多库合并时，可以将多个物理instance合并为一个逻辑instance，提供客户端访问


多个destination配置

  • 在canal.properties里边配置canal.destinations , 用英文逗号分隔
  • 在conf路径下创建对应的路径并添加对应的instance.properties

配置多个destination， 需要在conf下创建对应的目录

mkdir conf/example_01
mkdir conf/example_02

在对应的目录下边编写配置文件instance.properties

#canal.instance.mysql.slaveId=
canal.instance.gtidon=false  #这个在回环问题存在的时候开启true，可以看老顾前一篇文章


# position info
canal.instance.master.address=    #数据库连接地址
canal.instance.master.journal.name=  #数据库的binlog文件名
canal.instance.master.position=      #数据库的binlog位点
canal.instance.master.timestamp=
canal.instance.master.gtid=


# rds oss binlog
canal.instance.rds.accesskey=
canal.instance.rds.secretkey=
canal.instance.rds.instanceId=


# table meta tsdb info
canal.instance.tsdb.enable=false


# username/password
canal.instance.dbUsername=username
canal.instance.dbPassword=password
canal.instance.defaultDatabaseName=dbName
canal.instance.connectionCharset = UTF-8
# enable druid Decrypt database password
canal.instance.enableDruid=false


# table regex
canal.instance.filter.regex=.*\..*


# mq config
canal.mq.topic=example
# dynamic topic route by schema or table regex
#canal.mq.dynamicTopic=mytest1.user,mytest2\..*,.*\..*
canal.mq.partition=0
# hash partition config
#canal.mq.partitionsNum=3
#canal.mq.partitionHash=test.table:id^name,.*

配置说明

  • canal.instance.master.address 数据库连接地址
  • canal.instance.master.journal.name + canal.instance.master.position : 精确指定一个binlog位点，进行启动
  • canal.instance.master.timestamp : 指定一个时间戳。如果上面的位点不配置，时间戳生效；canal会自动遍历mysql binlog，找到对应时间戳的binlog位点后，进行启动
  • 如果时间戳也不配置，即不指定任何信息：默认从当前数据库的位点，进行启动
  • canal.instance.dbUsername 数据库账户
  • canal.instance.dbPassword 数据库密码
  • canal.instance.connectionCharset 连接字符类型
  • canal.instance.filter.regex
1.  所有表：.*   or  .*\..*
2.  canal schema下所有表： canal\..*
3.  canal下的以canal打头的表：canal\.canal.*
4.  canal schema下的一张表：canal.test1
5.  多个规则组合使用：canal\..*,mysql.test1,mysql.test2 (逗号分隔)
  • canal.mq.topic 如果发送到MQ，那此实例的消息发送到哪个主题，也可以支持动态主题

根据canal.mq.dynamicTopic设置

  • canal.mq.partition 指定分区队列号，默认为0；即所有消息发送到0号队列
  • canal.mq.partitionsNum + canal.mq.partitionHash 如果需要分散到其他队列，可以提供消息消费的速度；即可用到这2个配置，partitionsNum队列数，partitionHash分配规则

启动

进入到路径bin下边，有几个脚本

canal.pid     # 记录服务的进程ID
restart.sh    # 重启服务
startup.sh    # 启动脚本
stop.sh       # 停止服务

运行./startup.sh就可以启动了

查看日志

  • 服务启动日志（logs/canal/canal.log)
  • 实例运行日志 (logs/example/example.log)

canal-adapter的安装

下载安装包

wget https://github.com/alibaba/canal/releases/download/canal-1.1.4/canal.adapter-1.1.4.tar.gz

解压

tar xzvf canal.adapter-1.1.4.tar.gz

修改配置文件

  • 修改conf/application.yml
server:
  port: 8081
spring:
  jackson:
    date-format: yyyy-MM-dd HH:mm:ss
    time-zone: GMT+8
    default-property-inclusion: non_null


canal.conf:
  mode: tcp #这个就对应server端配置的 同步mode
  zookeeperHosts: 192.111.111.173:2181
#  mqServers: 127.0.0.1:9092 #or rocketmq
#  flatMessage: true
  batchSize: 500
  syncBatchSize: 1000
  retries: 0
  timeout:
  accessKey:
  secretKey:
  srcDataSources: #源数据库地址，可以多个
    defaultDS:
      url: jdbc:mysql://192.168.1.100:3306/test?useUnicode=true
      username: username
      password: password
    defaultDS2:
      url: jdbc:mysql://192.168.1.101:3306/test?useUnicode=true
      username: username
      password: password
  canalAdapters: #可以配置多个实例配置
  - instance: example_01
    groups:
    - groupId: g1
      outerAdapters: #输出适配器，可以配置多个
      - name: logger  #日志打印适配器
      - name: es    #es同步适配器
        hosts: 192.168.1.110:9300
        properties:
          cluster.name: okami-application
  - instance: example_02
    groups:
    - groupId: g1
      outerAdapters:
      - name: logger
      - name: es
        hosts: 192.168.1.111:9300
        properties:
          cluster.name: okami-application

在conf/es/路径下添加配置文件example_01.yml

vi conf/es/example_01.yml


dataSourceKey: defaultDS
destination: example_01
groupId: g1
esMapping:
  _index: indexName
  _type: typeName
  _id: _id
  upsert: true
#  pk: id
  sql: "select a.id as _id, a.name as _name, a.role_id as _role_id, b.role_name as _role_name,
        a.c_time as _c_time from user a
        left join role b on b.id=a.role_id"
#  objFields:
#    _labels: array:;
#  etlCondition: "where a.c_time>='{0}'"
  commitBatch: 3000

example_02.yml

dataSourceKey: defaultDS2
destination: example_02
groupId: g1
esMapping:
  _index: indexName
  _type: typeName
  _id: _id
  upsert: true
#  pk: id
  sql: "select a.id as _id, a.name as _name, a.role_id as _role_id, b.role_name as _role_name,
        a.c_time as _c_time from user a
        left join role b on b.id=a.role_id"




#  objFields:
#    _labels: array:;
#  etlCondition: "where a.c_time>='{0}'"
  commitBatch: 300

配置说明

一份数据可以被多个group同时消费, 多个group之间会是一个并行执行, 一个group内部是一个串行执行多个outerAdapters

启动

进入到路径bin下边，有几个脚本

adapter.pid     # 记录的进程ID
restart.sh    # 重启服务
startup.sh    # 启动脚本
stop.sh       # 停止服务

查看日志

tail -f logs/adapter/adapter.log

上面介绍了canal的server和adapter的启动应用。下面我们看看搞可用架构的思路

高可用架构

基于binlog日志之canal企业应用及高可用原理（四）

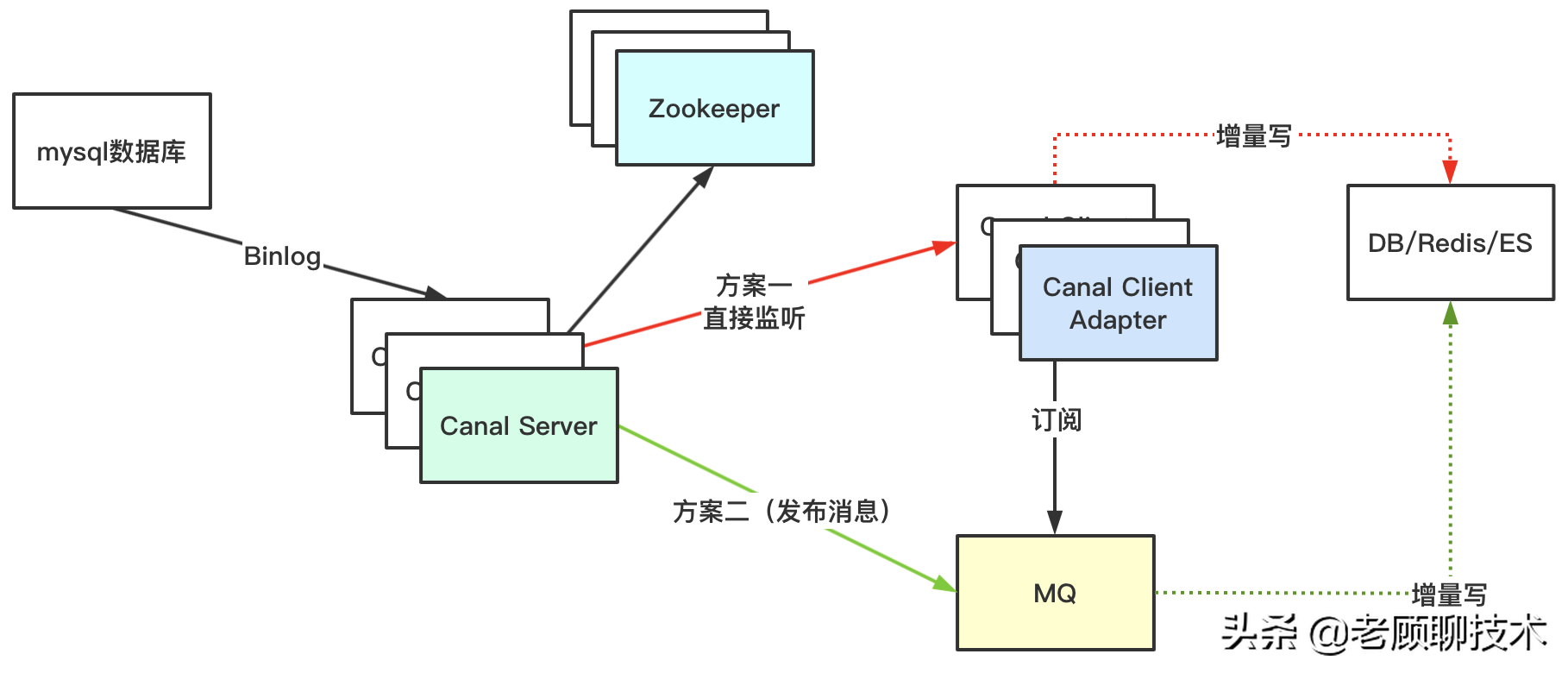

canal server的高可用方案是结合了zookeeper，主要原理是：

需求：如果有3台Canal server，同步10个实例instance的配置。

1）canal server启动后，会把相关启动信息注册到zk上面。

即可以通过zk知道现在一共有几个canal server

2）并且会把10个instance 分配给这台canal server。

3）再启动第2台canal server，又会注册到zk上面。发现线上有1台canal server订阅了10个instance。第2台会分担第1台的工作，会分配5个instance给自己，留下另外5个给第一台

即2台canal server均匀分配了instance同步binlog工作

4）再启动第3台，流程和第2台一样，继续分担instance同步工作

最后形成1台同步4个instance，1台同步3个instance，1台同步3个instance

5）如果有一台canal server挂了；通过zk的协调机制，通知另外2台canal server；分担那个挂掉server的instance工作。

这样就整体实现了canal server高可用了哦

Canal Admin控制台

我们发现配置canal server的时候，是比较麻烦的；需要配置 application配置，以及各个instance目录的配置，1台canal server配置工作还行，如果集群模式下，多台canal server都需要配置，那就比较痛苦了。

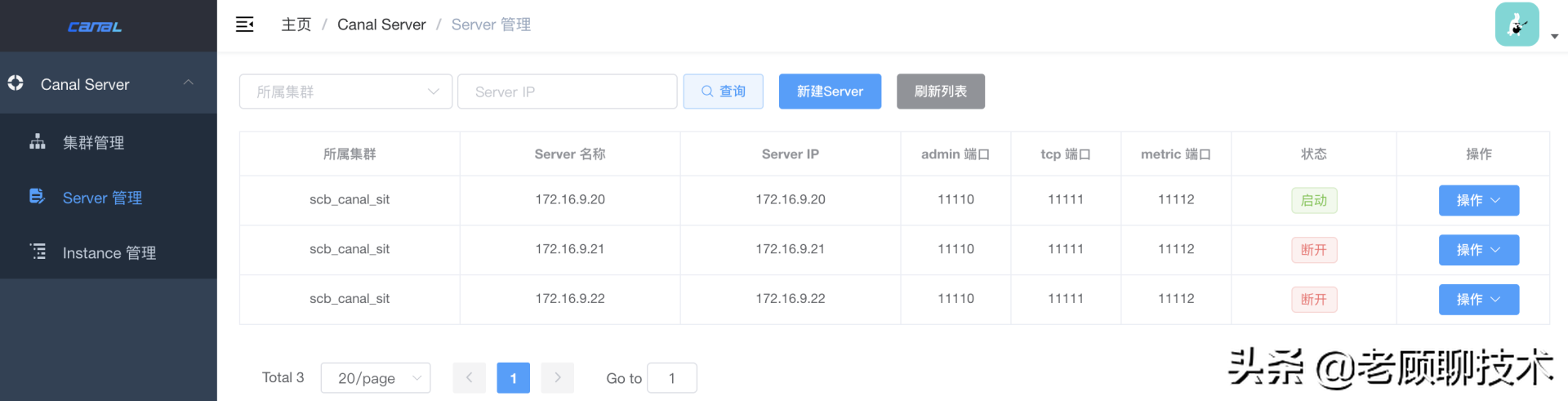

还好canal最近的版本提供了admin控制台，可以进行远程配置

基于binlog日志之canal企业应用及高可用原理（四）

这个可以在官网上面找到如何安装，还是比较简单的。小伙伴可以自行去查看

注意：如果canal server采用 admin 远程配置，那conf目录下就用使用 canal_local.perproies这个配置文件，在启动canal server时需加上参数local;才会启动远程配置

./startup.sh local

总结

今天老顾整体介绍了canal的安装以及配置，其实这些东西都比较简单；老顾只是介绍了一些核心的知识点；方便小伙伴们在使用canal的时候，可以快速理解。

其实canal最核心的就是 adapter client的配置，如何结合业务？老顾在使用了时候，为了符合公司的业务，修改了几处adapter的源码【涉及到动态es索引，主键id前缀，以及只同步每一个命令的业务】；小伙伴可以研究一下adapter源码，值得一看。谢谢！！！

注意：canal-server同步信息到kafka时，会产生异常日志exception=java.io.IOException: Connection reset by peer 但不影响同步业务；已经同步给官方issue；希望官方尽快解决

---End---

老顾的微服务网关分享课程，请大家多多支持

推荐阅读

大厂如何基于binlog解决多机房同步mysql数据（一）？

大厂如何基于binlog解决多机房同步mysql数据（二）？

基于binlog的canal组件有哪些使用场景（三）？

可用于大型应用的微服务生态灰度发布如何实现？

一线大厂级别公共Redis集群监控，细化到每个项目实例

Sharding-jdbc的实战入门之水平分表（一）

Sharding-Jdbc之水平分库和读写分离（二）

a、dubbo如何处理业务异常，这个一定要知道哦！

b、企业级SpringBoot应用多个子项目配置文件规划、多环境支持（一）

c、企业级SpringBoot应用多个子项目配置文件规划、多环境支持（二）

d、企业级SpringBoot应用多个子项目配置文件之配置中心（三）

e、利用阿里开源工具进行排查线上CPU居高问题

f、阿里二面：如何快速排查死锁？如何避免死锁？

g、微服务分布式架构中，如何实现日志链路跟踪？

h、网关如何聚合各个微服务的接口文档？

i、Kubernetes之POD、容器之间的网络通信

j、K8S中的Service的存在理由

k、企业微服务项目如何进入K8S的全过程

l、阿里开源项目Sentinel限流、降级的统一处理

m、大厂二面：Redis的分布式布隆过滤器是什么原理？

1、基于RocketMq的SpringCloud Stream框架实战入门

2、如何搭建消息中间件应用框架之SpringCloud Stream

3、面试必备：网关异常了怎么办？如何做全局异常处理？

4、Gateway网关系列(二)：SpringCloud Gateway入门实战，路由规则

5、Gateway网关系列开篇：SpringCloud的官方网关Gateway介绍

6、API网关在微服务架构中的应用，这一篇就够了

7、学习Lambda表达式看这篇就够了，不会让你失望的哦（续篇）

8、Lambda用在哪里？几种场景？

9、为什么会出现Lambda表达式，你知道吗？

10、不说“分布式事务”理论，直接上大厂阿里的解决方案，绝对实用

11、女程序员问到这个问题，让我思考了半天，Mysql的“三高”架构

12、大厂二面：CAP原则为什么只能满足其中两项？而不能同时满足

13、阿里P7二面：聊聊零拷贝的原理

14、秒杀系统的核心点都在这里，快来取

15、你了解如何利用token方式实现分布式Session吗？

16、Mysql索引结构演变，为什么最终会是那个结构呢？让你一看就懂

17、一场比赛涉及到的知识，用通俗易通的方式介绍并发协调

18、企业实战Redis全方面思考，你思考了吗？

19、面试题：Thread的start和run的区别

20、面试题：什么是CAS？CAS的作用以及缺点

21、如何访问redis中的海量数据？避免事故产生

22、如何解决Redis热点问题？以及如何发现热点？

23、如何设计API接口，实现统一格式返回？

24、你真的知道在生产环境下如何部署tomcat吗？

25、分享一线互联网大厂分布式唯一ID设计 之 snowflake方案

26、分享大厂分布式唯一ID设计方案，快来围观

27、你想了解一线大厂的分布式唯一ID生成方案吗？

28、你知道如何处理大数据量吗？(数据拆分篇)

29、如何永不迁移数据和避免热点? 根据服务器指标分配数据量(揭秘篇)

30、你知道怎么分库分表吗？如何做到永不迁移数据和避免热点吗？

31、你了解大型网站的页面静态化吗？

32、你知道如何更新缓存吗？如何保证缓存和数据库双写一致性？

33、你知道怎么解决DB读写分离，导致数据不一致问题吗？

34、DB读写分离情况下，如何解决缓存和数据库不一致性问题？

35、你真的知道怎么使用缓存吗？

36、如何利用锁，防止缓存击穿？重构思想的重要性

37、海量订单产生的业务高峰期，如何避免消息的重复消费？

38、你知道如何保障生产端100%消息投递成功吗？

39、微服务下的分布式session该如何管理？

40、阿里二面：filter、interceptor、aspect应如何选择？很多人中招

41、互联网架构重要组员CDN，很多高级开发都没有实操过，来看这里

42、阿里二面：CDN缓存控制原理，看看能不能难住你

43、SpringCloud Alibaba之Nacos多环境多项目管理

44、SpringCloud Alibaba系列之Nacos配置中心玩法

45、SpringCloud Alibaba之Nacos注册中心

46、SpringCloud Plus版本之SpringCloud Alibaba

47、SpringCloud Alibaba之Nacos集群、持久化

48、SpringCloud Alibaba之Nacos共享配置、灰度配置

49、SpringCloud Alibaba之Sentinel工作原理

50、SpringCloud Alibaba之Sentinel流控管理

51、SpringCloud Alibaba之Sentinel降级管理

52、SpringCloud Alibaba之Sentinel热点参数限流

53、SpringCloud Alibaba之Sentinel的API实战

免责声明：本文章由会员“马悦东”发布如果文章侵权，请联系我们处理，本站仅提供信息存储空间服务如因作品内容、版权和其他问题请于本站联系
标签：

上一篇：别克君威水泵多少钱（1）

下一篇：海南澄迈房价多少钱一平米（买不起海口三亚）

猜你喜欢

最新文章
