“直流电”在我们生活中有很多电器会用到，像我们每天接触的手机、电脑，还有我们小时候玩的玩具，但是在家里的电力来源一般来自于电网过来的交流电，直流电电源谈到最多的可能就是电池，但是电池的成本是很高的，买一节电池赶上我们用电网的电好几度，这是非常不划算，因此我们有必要去制作和设计一款220V转低压的稳压源的设计。

一般在设计之前我们先分析规划一下应该怎么去做，就像这个稳压源，我们是用的交流220V转化为直流电压，电压在36V一下的稳压电路，我们根据这个最初规划来仔细分析一下，首先是降压，降压之后再进行滤波，最后再进行整流，我们按照这个思路来设计

第一步降压

我们降压的目的是为了把220V转化为更低的电压，因此我们会用到降压器，它会帮我们把更高的电压给降下来，关于变压器的原理我们在高中的时候也都学过，就是输入电压和输出电压比就是变压器上的扎数比，比如我们把220V电压转化为22V，那么输入电压与输出电压的电压比为10:1，则变压器扎数比也应是10:1。

第二步整流

从电网过来的电为交流电，要想变成直流电必须对电压进行整流，所谓整流我们的目的就是把电压变为恒大于零或者恒小于零，而我们通常用桥式整流来帮我们完成这一步

如上图就是桥式整流电路，我们都知道二极管具有单向导电性，我们来分析下这个电路是如何工作的，当交流电过来时假设此时a点的电势要高于b点，那么电流经过二极管1、电阻Rl、二极管3最终达到b点，反过来当a点电势低于b点，电流从二极管2、电阻Rl，再经过二极管4到达a点。这两种情况都能通过电阻，因此我们的整流效果就达到了，来看下我们的整流前后电压图

上前下后

第三步稳压

经过我们整流后的电压似乎不是我们想要的，我们要的是稳压电源，因此我们还需要对电压进行稳压，稳压一般用电容来实现，电容并联在Rl的两端，原理是什么呢，我们分析一下，假设此时电压是上升的也就是上图中的O电往上，这时候相当于给电容充电的过程，电容两端电压跟着上升，但是到1/4个周期的时候电压开始上升，此时电容中储存一部分电荷，就会放电，放出的电流过Rl，这样还可以继续工作，依次循环。

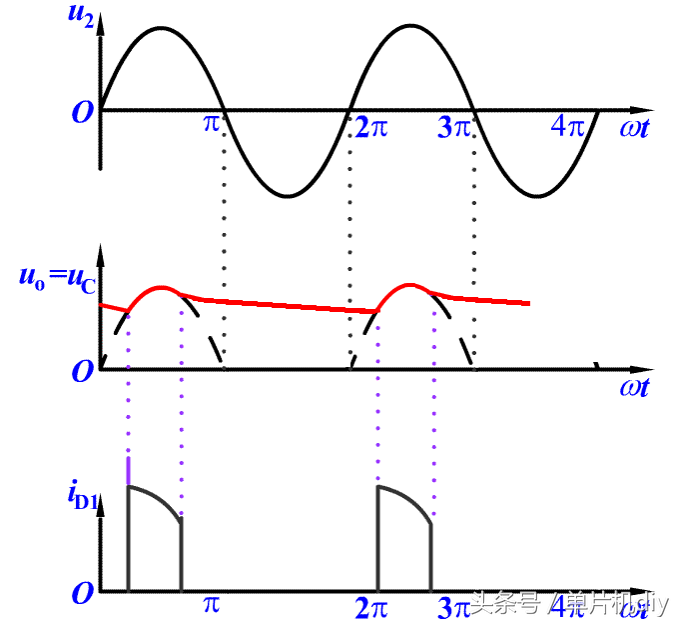

红线部分就是电容两端电压情况

加上电容之后电压确实稳定了，但是波动还是不太理想，这时候我们可以把稳压管给利用上，我们知道稳压管能够实现降压稳压，比如说我们用电容稳压之后的电压为12V我们想要一个5V稳定电压，我们这时候就可以选择一个5V稳压管并联在输出端，我们来看下整体原理图。

我们一开始就谈到降压稳压器的制作具体电压没有提到，其实是想给大家一个模板一个设计思路，至于输出稳定电压我们可以用最后我们使用的稳压管来确定，所以输出电压是可调的，但是一定要注意稳压管只能降压稳压。

大家在设计的时候一定要注意安全，我们只进行了设计分析，电网过来的电220V是很危险的，出了事概不负责。
