1.前言

　　桥梁支座的主要功能是将上部结构的反力可靠地传递给墩台，并同时完成梁体结构所需的变形（水平位移和转角）。由于支座本身的质量问题，以及支座在设计、安装、使用过程中的种种不当，而造成支座过早的破坏，影响了桥梁的正常使用。在支座的处置技术中针对不可修复的损坏状况，就需要对支座进行更换处置，在更换的过程中，更换的方法对桥梁结构安全的影响是非常大的，因此在更换的过程中需要对桥梁结构的各主要受力部位进行监控，以保证更换过程的安全和可控制。下面结合工程实例，介绍主要的施工及控制技术。

2.工程实例

　　太原高速公路74+515处，桥梁全长246.1m，为双幅分离式桥，单幅桥宽15.5m，行车道宽12m。设计荷载为汽车-超20级、挂车-120。上部结构为先简支后连续的装配式预应力砼连续刚构，断面为T型组合梁。全桥共分两联，每联均为4×30m的连续刚构，全桥共设有支座56个，布置在各跨联的两端，支座型号为250×42mm球冠四氟板圆形橡胶支座。大桥于1998年建成通车，在使用运营仅4年后，桥梁支座已发生严重的损坏。支座保护层开裂、剥落、钢板外露，四氟板与支座橡胶剥离等病害，严重影响到桥梁的使用安全，为了保障该桥的正常运营，现要求对该桥出现病害的支座进行全部更换处理。

3. 支座处置方案的确定

　　我们首先根据该桥梁的结构特点，左右幅为分离结构，更换时可左、右幅分别进行操作。同时考虑该桥面结构为整体现浇结构，为避免分别起顶对桥面板的剪切破坏，应采用同时起顶方式。起顶所用的设备应综合考虑各种不利因素的影响，取用计算抬升重量的1.2倍以上作为选取设备的依据。其次根据支座的形状系数计算出支座的抗压弹性模量容许值（实际抗压弹性模量值已无法试验测得），计算支座上部承受的恒载外力值与活载外力值，得出支座可能产生的压缩变形值，并适当考虑支座压溃后的变形增大值，作为控制该支座最终的起顶量的控制值。

　　考虑该桥为4孔一联的连续刚构型式，为了避免在桥台及桥墩分联处的起顶可能对固结墩处主梁的损坏，在起顶前，首先根据预估的起顶量，计算出固结墩处主梁可能产生的下缘拉应力值，计算的拉应力值应小于该标号砼的允许拉应力值，并作为起顶过程的控制值。确定千斤顶的起顶位置，并对该位置进行局部承压计算，以保证局部承压面的安全性。

4.支座更换施工注意事项

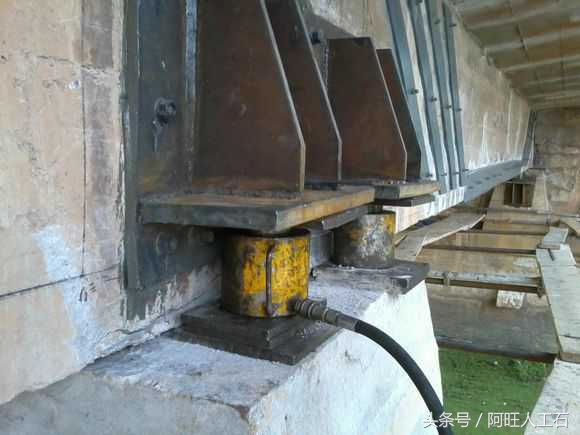

　　（1）对不同形式的桥梁应采用不同的顶升方式。对于由T梁或工字梁组成的截面形式，一般可在梁体下安放垫板直接用千斤顶顶升的方法进行；但顶升空心板、箱梁时，则必须注意顶升部位，避免直接顶升梁体底部，而易选在两肋及箱梁腹板部位，防止对梁体的损坏。

　　（2）由于边梁本身自重及桥面附属设施（如护栏、分联处连接件）的影响，与中梁在顶升力上差异较大，在顶升时一定要压力与行程双控制，并以行程为最终控制。避免由于起顶不均匀而造成桥面的剪切破坏。

　　（3）严格控制梁体的顶升高度，避免顶升高度过高造成桥面及附属设施的损坏。

5. 结论

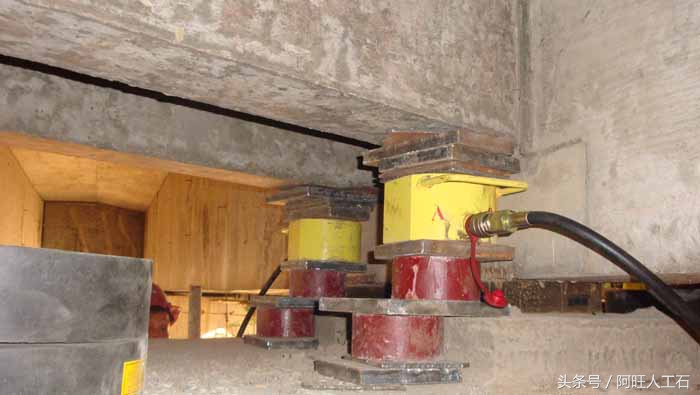

　　桥上首次采用扁千斤顶技术进行支座更换，不仅成功地完成了对该桥支座的现场处置，而且整个施工过程始终处于受控状态。该桥的顺利施工，也表明了我们的施工方法和施工控制技术的可行性。我省使用中的桥梁有上千座，通过我们的调查，有至少20% 的桥梁支座存在较严重的病害，需要进行处置，否则会影响桥梁本身的结构安全。通过对该桥的现场处置，我们总结出了一套适用的支座更换处置方法及控制技术，该技术有着广阔的应用前景。
