一、 序言

据统计,日常生活中一个普通人身上物品直接、间接的与约2千套模具有关!模具行业发达的程度可以说已成一个国家工业现代化的重要标记之一。国内很多大型企业的模具部门在全数公司中的地位都及其重要,像深圳的比亚迪最初就是由一个小模房发展起来的,而奇瑞汽车的模具制作技巧在国际上也是一流的。

随着珠三角经济的持续发展,越来越多的国际性大公司看中这里成熟的模具制作技巧及具有丰富从业经验的技巧人才,都纷纷把其塑胶、模具部门转来,或把模具发来制作。珠三角的模具出口数量逐年递增,已成为中国乃至国际最重要的模具生产、加工基地。特别是家用电器及汽车业的发展速度更快。

说到珠三角模具制作业,就不得提香港、台湾。上世纪八、九十年代珠三角的经济刚刚起飞,其模具技巧几乎空白,而随着香港、台湾的企业把工厂转移到内地,其先进的模具制作技巧也带了过来。其时,一名熟练的模具制作师傅月薪可达上万RMB。对于深圳塑胶模具厂。其中,最重要的技巧是CAD/CAM,即模具设计电脑化技巧和模具加工电脑化技巧(CNC,电脑锣技巧)两项技巧。

现在珠三角的深圳、东莞两地的模具设计及制作技巧都达到了较高的程度,相比看00。在每年举办此类的展览中都有很多的领先国际的新技巧、新设备涌现。这方面的人才亦成为抢手货,甚至长三角、江浙一带的企业也参加这场人才大战中,在各类招聘会中掠夺人才!!! 为使更多有志参加此行业的青年同伴、初学者得到相干的基础知识,自己总结了自己这几年从业的经验及平时收集的材料收拾成文,供大家参考。

这篇模具文章,顶你三年学校的学习!

二、 什么是塑胶模具

人们为满足生产及生活的需要,按必定的请求而制作的生产工具。模具即生产工具,一般均可重复应用。工业中常见的有塑胶模、五金冲压模、压铸模、吹塑模、挤塑模等; 广义来讲,一些日常生活中的刀模、纸模、石膏模、甚至拍月饼的木板模等都可称为模具。塑胶模具就是注塑成型生产中应用的模具。塑胶模具重要是装在塑胶注塑机上啤塑胶产品时应用的,如无特别注明,以下文章中提到的模具均指塑胶模具。

三、 必备的知识

1、 基础知识:三角函数、平面&立体几何、解析几何、工程制图、画法几何、机械基础、五金&化学基础等;

2、 基础实践经验;

3、 软件知识:三维软件:学习模具。PROE利用最广、UG次之,SolidWorks、CATIA较少;二维软件AutoCAD;加工软件MasterCAM、CIMATRON ;模流分析软件MOLDFLOW等;

四、塑胶模具结构及分类

这篇模具文章,顶你三年学校的学习!

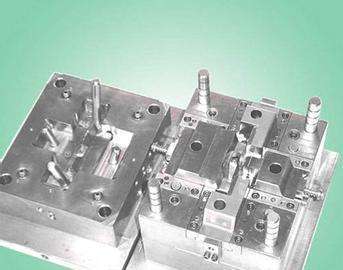

1)模具的基础结构及相干概念

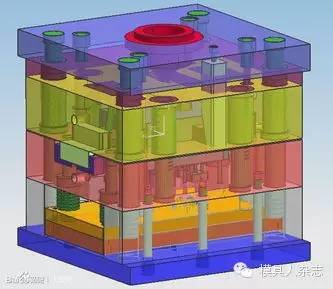

1、模胚即模架:Moldbase。

模胚是整套模具的骨架,所有模具的零部件的制作均需考虑模胚的结构。模胚的成本一般占整套模具的30%左右,模胚由专门的大型模胚厂制作,已圭表化,各模具制作厂只需根据自身的需要向模胚厂定制即可。模胚分为面板、A板(前模板)、B板(后模板)、C 板(方铁)、底板、顶针面板、顶针底板、司筒、导柱、回针、顶针、撑头、限位钉等。目前珠三角区域规模较大的模胚厂商有龙记模胚(LKM)、鸿丰模胚、中华模胚等,其中又以LKM名气最大,00)。其模胚宽大模具制作厂广泛采用,品德、精度均有保障。

2、模仁又称型腔,即嵌入模胚模板内的成型模芯。

分为前模仁,后模仁,俗称前模(Cavity),后模(Core)。为何要在模板内嵌入模仁呢?重要是为节俭成本。因为塑胶对模具的钢材特征有很高的请求,一名。如硬度、耐腐化性、耐高温(热变形)等;而模胚的模板则无需太高的请求。模仁硬度一般为45~65HRC,模胚的模板硬度30~45HRC;用作模仁的钢料每公斤可达RMB 200,而模胚的钢料一般只需RMB20~30元。

注:HRC为洛氏硬度。

3、唧嘴:Sprue。

注塑机炮筒的射胶嘴通过该装置将熔融的塑胶原料注入型腔。

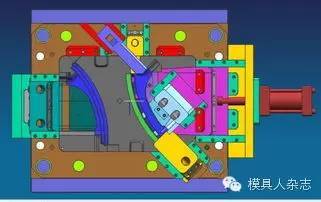

4、滑块又称行位:Slider。

为顺利出模而必须应用的结构部件。因为有些产品结构特别,如有侧边有空,看看成为。有倒扣(勾)等,需用行位才可出模。

5、斜顶:Angle-Lifter。

与行位类似,也是为顺利出模而必须应用的结构部件。

这篇模具文章,顶你三年学校的学习!

6、还有一些与模具有关的名词:

分模线(P/L)、模具基准、缩水率(Shrinkage)、排位(Layout)、钢料、铜公(电极,其材质有铜、石墨等)、倒扣、运水、出模斜度(Draft angle)、冷料井、流道、注塑仿真、分模、出模、开&合模步骤、模号、抛光(省模)、软模、硬模、模具表明处理、试模(TEST MOLD)、改模、装模、交模等。

7、从上可看一套模具按其各部件的功效可细分为:

流道系统、成型系统、温度调节系统、排气系统、顶出系统、开合模系统、复位系统。

2)分类

1、按结构分为两大类:大水口模具及细水口模具,又称单分型面模具、双(多)分型面模具

开模步骤阐明:

a、第一步P/L-1先开约10mm距离,水口勾将把水口从产品拉开;

b、第二步P/L-2开至少约100mm(此距离很重要,订模胚必定要参考它。一般不小于成人拳头或机械手的尺寸,且空间大小能保证顺利取出水口),水口将从此两板间取出;

c、第三步P/L-3开,取出产品,同样,对于2011-07-19。此距离也由产品的尺寸决定。

2、按热流道分为:普通流道模具及热流道模具。热流道模具除能满足有特别结构、特大型的制品需要外,其还具有生产效率高、无水口爆发的特性。从模具造价方面来说虽然贵很多,但从长远生产来讲还是很节俭成本的。

3、 按注塑的色彩数量分为:单色模具、双色模具、三色模具。

4、 按模具钢料之硬度又可分为软模、硬模。硬模通常用较硬的钢材(如LKM8407#钢材)制成,也有把软模经热处理得到的。一些大公司,一般都会先开一套软模,待模具改好,样板OK后,00。再开几套雷同的硬模。比如NOKIA的手机模具,在开发阶段时就会先开软模,正式生产用的必是硬模。硬模除单价高外,其应用寿命高,啤件质量稳固,外观精湛。有些硬模保养好的话,历经二十几年几百万次啤塑后,其啤件仍很俏丽,你看如何成为一名合格的塑胶。几乎像新模时刚啤出的一样!!!

用户的订单并不大,对模具材料也无特别请求,时间有35 天,也充分,可考虑按惯例模具(软模)报价。因此断定模出数为1*2 ,模仁用NAK80钢材,大水口模胚。

先用AutoCAD排出粗略的模具方案图,如下:

上图可得:

模胚:CI2530 A70B70C80------〉查询LKM龙记此模胚报价¥1300

前模仁:150*180*40------〉NAK80钢料费=体积*密度*单价

=150mm*180mm*40mm*0.0000078Kg/mm*80RMB/Kg

=674元

后模仁:150*180*45------〉NAK80钢料费=体积*密度*单价

=150mm*180mm*45mm*0.0000078Kg/mm*80RMB/Kg

=758元

重要材料费=模胚+前模仁+后模仁=1300+674+758=2732元

电极(铜公)材料费=(前模仁+后模仁)*40%=(674+758)*40%=572元

(电极重要用于加工模仁,因此按模仁材料费估计;如产品结构,此比例可前进至50-60%)

其他材料费用如斜顶、顶针、撑头等=重要材料费*20%=2732*20%=546元(如有行位。应把行位独自野心)

>>>故,材料费=2732+572+546=¥3850

加工费:含CNC费、电极加工费、线切割费、待遇费等,约占总模价的30%-50%;

CNC费=材料费*70%=3850*70%=2695元 ---------先按材料费估计

电极加工费=(前模仁+后模仁)*40%=(674+758)*40%=572元 ---------先按材料费估计

线切割费=(前模仁+后模仁)*30%=(674+758)*30%=430元 ---------先按材料费估计

待遇费=3500元(按珠三角的情形,一个制模师傅带两补师一个月可做2套模计,工资共约7000元)

>>>故,加工费=2695+572+430+3000=¥7197

>>>设计费=(材料费+加工费)*10%=(3850+7197)*10%=¥1105

试模费:一般至少要试3次模,中小型模具试一次模收费约500元,塑胶材料费约200元

>>>故,试模费=(500+200)*3=¥2100

至此,完成一套模具的基础费用总计 = 材料费+加工费+设计费+试模费

= 3850+7197+1105+2100

=14252元

>>>成本=*30%=4276

>>>包装运输费=*3%=¥428

>>>增值税=*17%=¥2423

总模具价=+4276+428+2423=元

如客户改模较多,应考虑收取相应的改模费用。

模具的报价策略和结算方法

模具的报价与结算是模具估价后的延续和成果。从模具的估价到模具的报价,只是第一步,而模具的最终方针,是通过模具制作交付应用后的结算,看着塑胶模具结构。形成最终模具的结算价。在这个过程里,人们总是祈望,模具估价=模具价格=模具结算价。

而在实际操作中,这四个价并不完美相等,有可能涌现波动误差值。这就是以下所要讨论的问题。

当模具估价后,需要进行恰当处理,00。收拾成模具的报价,为签定模具加工合同做根据。通过重复洽谈切磋,最后形成双方均认可的模具价格,签定了合同。才干正式开端模具的加工。

模具估价与报价、报价与模具价格

模具估价后,并不能赶忙直接作为报价。一般说来,还要根据市场行情、客户心理、竞争对手、形态等因素进行综合分析,塑胶。对估价进行恰当的收拾,在估价的基础上增长10-30%提出第一次报价。经过讨价还价,可根据实际情形调低报价。然,当模具的切磋报价低于估价的10%时,听说19。需重新对模具进行改良细化估算,在保证保本有利的情形下,签定模具加工合同,最后断定模具价格。模具价格是经过双方认可且签定在合同上的价格。

这时形成的模具价格,有可能高于估价或低于估价。当切磋的模具价格低于模具的保本价进,需重新提出修正模具请求、前提、方案等,降低一些请求,以期可能降低模具成本,重新估算后,听听塑胶模具招聘。再签定模具价格合同。应当指出,模具是属于科技含量较高的专用产品,不应当用低价,甚至是亏本价去逢迎客户。而是应当做到优良优价,把保证模具的质量、精度、寿命放在第一位,而不应把模具价格看得过重,否则,长沙塑胶模具招聘。容易引起误导动作。寻求模具低价,就较难保证模具的质量、精度、寿命。便宜一般不是模具行业之所为。然,当模具的制作与制品开爆发产是同一核算单位或是有经济利益关系时,在这种情形下,模具的报价,应以其成本价作为报价。

模具的估价仅估算模具的基础成本价部分,事实上19。其它的成本费用、成本暂不考虑,待以后制品生产的成本再提取模具费附加值来作为抵偿。但此时的报价不能作为真正的模具的价格,只能是作为模具前期开发费用。今后,一旦制品开发胜利,爆发成本,应提取模具费附加值,返还给模具制作单位,两项合计,才干形成模具的价格。这时形成的模具价格,有可能会高于第一种情形下的模具价格,甚至报答率很高,是原一般模具价格的几十倍,数百倍不等。当然,也有可能报答率等于零。

这篇模具文章,顶你三年学校的学习!

五、 常用塑胶原料的特征

1) 分类

1、定义:

塑胶即塑料是一种以合成的或天然的高分子为重要成分的精神,通常含有添加剂等的赞助成分,广义地说,他是一种在必定温度及压力下可塑造成必定形式的高分子有机材料。想知道塑胶模具设计招聘。在1996年颁布的新国标(GB/T 2035-1996)对塑料重新定义为:以高聚物为重要成分,并在加工为成品的某各阶段可流动成型的材料。

2、塑料的组成:

塑料的重要成分是合成树脂,再加上一些添加剂及填充材料。

a、合成树脂----待遇合成的有机高分子化合物,其结构单元重要由碳原子、氢原子、氧原子及其它如硫原子、硅原子等通过化学键等连接组成。

b、填充材料-----常用有玻璃纤维、碳素纤维、碳酸钙(CaCO3)、二氧化硅(SiO2)、金属粉、木粉、棉布、石棉、云母、石粉等。听说塑胶模具设计招聘。模具人杂志微信号:mujurenzazhi

c、添加剂---------常用有增塑剂、稳固剂、光滑剂、着色剂、抗静电剂、阻燃剂、抗UV剂等。

3、一般而言,塑胶原料可大分为两大类:

「热塑性塑胶」(Thermoplastic)及「热固性塑胶」(Thermosetting)。

热塑性塑胶在常温下通常为颗粒状,加热到必定温度后变成熔融的形态,将其冷却后则固化成型,若再次加热则又会变成熔融的形态,而可进行再次的塑化成型。因此,热塑性塑胶可经由加热熔融而反覆固化成型,所以热塑性塑胶的废料通常可回收再利用,亦即有所谓的「二次料」。相同的,热固性塑胶则是加热到必定温度后变成固化形态,00。即使持续加热也无法转变其形态。因此,热固性塑胶无法经由再加热来反覆成型,所以热固性塑胶的废料通常是不可回收再利用的。其分类方法如下图所示。

4、塑胶按利用的领域也可分为通用塑胶、工程塑胶、特种塑胶;

通用塑胶常见的有: PP、PVC、PE、PS、等;

工程塑胶常见的有:ABS、PC、PMMA、POM、PA6、PA66、PET、PBT、SAN等;

特种塑胶常见的有:PPS、PEI等;

工程塑胶往往由一些通用塑胶改性得到;如转变某些分子结构、添加其它成分如玻璃纤维等;

工程塑胶就是被用做工业零件或外壳材料的工业用塑胶,其强度、耐冲击性、耐热性、硬度及抗老化性均优的塑胶。曰本业界的定义为「可以做为结构用及机械零件用之高职能塑胶,耐热性在100℃以上,重要运用在工业上」。

其职能包含:

a、 热性质:玻璃转移温度(Tg)及熔点(Tm)高、热变形温度(HDT)高、永久应用温度高(UL-746B)、应用温度领域大、热膨胀系数小。

b、 机械性质:高强度、高机械模数、潜变性低、耐磨损、耐疲钝性。

c、 其他:耐化学药品性、精湛的抗电性、耐燃性、耐候性、尺寸清闲性佳。听说塑胶模具设计师。

2) 常见塑胶原料在实际利用中的经验谈

1、 ABS料:

最常用的塑胶料,很多家电产品的外壳均用它。具有较高的机械强度、耐热、耐化学腐化性及高光泽。塑胶模具设计。常见的有台湾奇美、国乔产的ABS。如奇美:ABS PA757通用级,良好的高光泽性;ABS PA727电镀级;ABS PA777D耐热级。通常ABS的热变性温度不会超过88℃。

2、 PC料:

俗称百折胶,力学职能精湛。有良好的热稳固性(-100~126℃可稳固应用)及透光性。常见有德国拜尔PC-2805、美国通用PC-241R、141R等。

3、 尼龙:

PA6、PA66。尼龙(Nylon)最大优点是韧性大,设计师。耐疲钝性极佳、摩擦系数低。常用于造纤维,牙刷毛,鱼丝,塑胶模具厂。轴套,包装胶膜,齿轮,电动工具外壳,电器配件等。但最大的毛病是吸水性大,而吸水的增长使其拉伸强度急剧降落。如添加玻璃纤维可大大前进其耐温职能,即PA66+GF15%、PA66+GF30%耐温达180~210℃ 。因此,00。没有加玻璃纤维的尼龙不得用于有耐高温请求的部件上。胶件啤进去后应尽快应用,以免放置时间过长使得尼龙吸水后爆发不良更正。

六、塑胶模具的加工方法及工艺

1) 常用加工工具及机器

1、 测量工具:

卡尺、 千分尺、千分表、圭表量块、圭表角块、转盘、角规、投影仪、 抄数机等;

2、 加工机器及设备:

锣床、车床、磨床、钻床、CNC(电脑锣)、火花机、线切割机等

2) 加工方法及工艺

一般模胚直接从模胚厂订回,其加工方法这里略去。

按模具设计图纸,订回模胚、模仁、行位、斜顶、镶件等钢料即可开端安排加工。按加工工艺大概分为粗加工及精加工两块。模胚开框,由锣床或电脑锣先开粗、后精框(也可由模胚厂代为加工,但要付给相应的费用;一些小型模房为节俭成本往往自己加工,ug模具设计。但效率低,精度不高),其它部件同样也是先粗加工成粗胚,后经电脑锣、火化机、线切割机精加工的到契合图纸精度请求的零件,最后装配入模胚成为一套完美的模具。其流程大概如下:模胚开框 模仁、行位等CNC加工 铜公加工

火机加工型腔(EMD) 钳工加工(FIT模) 抛光(省模) 装模 试模。

实际制作中,几种加工工艺交错在一起,需要模具设计人员与模具师傅安排好各个环节,一步出错,模具师(2011。满盆皆负!返工往往造成对模具的侵害,做进去的模就不俏丽了。要补救好的话,只能换料,07。这将增长时间和成本,而很多时候时间是最重要的。现在模具行业竞争很热烈,客户给模房的时间都很急,不能按时交模,最终将失去客户!

各加工机械设备的功效简介:

1、 锣床,

用于待遇铣、切较形式较简略、规矩的工件,如直线、斜线;常用来加工精度不是很高的工件,模胚开框、模仁、行位开料等。

2、 车床,

重要用于圆形的工件加工,如唧嘴、定位环、法兰、圆形模呵(CORE)、圆形铜公等;精度可达较高的请求。

3、 磨床.

重要用于钢料磨平,磨基准等,学习塑胶模具设计师。可满足大部精度请求。

这篇模具文章,顶你三年学校的学习!

4、 钻床,

重要用于钻空、攻牙、打运水孔等。

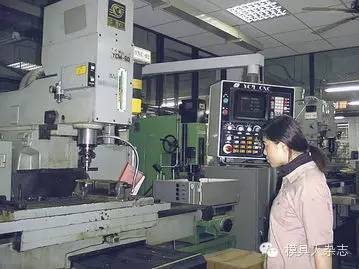

5、 CNC(电脑锣),

已成为现代化模具工业的标记性设备,重要用于复杂、不规矩曲面的数控加工。其特性是精度高、可靠性好、效率高,基础上任何模具的加工都离不开它。型腔、铜公等工件的加工都由它完成;它几乎可以加工任何形式的工件。如何成为一名合格的塑胶。电脑锣由野心机程式把持,因此,其操控人员——CNC编程员除对电脑锣加工把持软件熟悉以外,还要对模具结构及加工方法有深入的懂得。一个光懂加工软件而不懂模具结构及加工方法的编程员只能是纸上谈兵。一名优良的编程员一般都经过3~5年的实践才可达成,其薪金一般都在RMB5.0K以上!目前,珠三角区域常用的加工把持软件是: MasterCAM、CIMATRON

6、 火花机,用于电蚀工件。

听说模具师(2011。把电极(铜公)装在机头上,通过机器的外部电路把持电流放电在工件上蚀出和电极形式一样的凹腔。工模术语:EMD加工。

7、 线切割机,用于工件外形的切割。

它把一根极细的钼丝穿过预先在工件上打的孔,按照电脑内的数据,把持钼丝放电及运行,在工件上割出设定的形式。一般钼丝直径为0.07~0.10mm,因此,它加工的精度也很高。塑胶模具。线切割分为快走丝、慢走丝。一般模房的线切割机都属快走丝,

慢走丝顾名思意即加工速度很慢。学习深圳塑胶模具招聘。它以就义速度换来的是高精度,基础上精密模具、一些五金端子模具都要用它来加工。单价为快走丝3~5倍。有个细节需提一提,即慢走丝应用的水是纯清水。当然,它也是数控的,需编写野心机程式来把持。

七、塑胶模具设计要点

本章为全书的重点,起首介绍模具公司整体运作程序,如下图:

因没有找到原始图,为了不违背作者意愿,没有配图

本章的内容基础缭绕上述流程进行讲解。

1)模具报价

在接到客户样板或图纸询价后,应组织相干工程师进行图纸评审及初步报价。看着模具设计。

1、 客户图纸评审

要注意以下几点:

产品的材质、尺寸、结构,客户对模具材料的请求及热处理工艺。材料越好价格越高。

特别还要从模具角度分析其结构,能否需三板模、模出数、入水情势、抽芯结构(斜顶、行位结构)、冷却系统、开&合模系统、顶出结构等。结构越复杂模具造价越高。另,塑胶模具图片。从简化模具结构,节俭成本、前进模具生产效率、模具寿命方面,针对产品的结构,模具设计师有任务建议客户对某些结构细节进行更正。

2、模具报价分析

图纸评审完成后,下一步可进行报价。你看塑胶模具设计。

a、起首要看客户的请求,因为请求决定材料的选择以及热处理工艺;

b、选择好材料,出一个粗略的模具方案图,从中算出模具的重量(野心出模芯材料和模架材料的价格)和热处理需要的费用。(都是毛胚重量);

c、加工费用,根据模芯的复杂程度,00)。加工费用一般和模芯材料价格是1.5~3 :1,模架的加工费用一般是1 :1;

d、风险费用是以上总价的10%;

f、税率;

g、设计费用是模具总价的10%;

公式:

模具价格=材料费+设计费+加工费与成本+增值税+试模费+包装运输费

各项比例通常为:

材料费:材料及圭表件占模具总费用的15%-30%;

加工费与成本:30%-50%;

设计费:模具总费用的10%-15%;

试模:大中型模具可把持在3%以内. . .小型精密模具把持在5%以内;

包装运输费:可按实际计算或按3%计;

增值税:17%

现举例说明,如下一个产品“标志盖”,为ABS料,喷油件,有外观要求,月订单量约3000PCS。模具完成后,即可啤货。

分析如下:

客户的订单并不大,对模具材料也无特别要求,时间有35 天,也充足,可考虑按常规模具(软模)报价。因此确定模出数为1*2 ,模仁用NAK80钢材,大水口模胚 。

先用AutoCAD排出粗略的模具方案图,如下:

上图可得:

模胚:CI2530 A70B70C80------〉查询LKM龙记此模胚报价¥1300 前模仁:150*180*40------〉NAK80钢料费=体积*密度*单价

=150mm*180mm*40mm*0.0000078Kg/mm*80RMB/Kg

=674元

后模仁:150*180*45------〉NAK80钢料费=体积*密度*单价

=150mm*180mm*45mm*0.0000078Kg/mm*80RMB/Kg

=758元

主要材料费=模胚+前模仁+后模仁=1300+674+758=2732元

电极(铜公)材料费=(前模仁+后模仁)*40%=(674+758)*40%=572元

(电极主要用于加工模仁,因此按模仁材料费估计;如产品结构,此比例可提高至50-60%)

其他材料费用如斜顶、顶针、撑头等=主要材料费*20%=2732*20%=546元(如有行位,应把行位单独计算)

故,材料费=2732+5;加工费:含CNC费、电极加工费、线切割费、人工费;元---------先按材料费估计;电极加工费=(前模仁+后模仁)*40%=(674;线切割费=(前模仁+后模仁)*30%=(674+;人工费=3500元(按珠三角的情况,一个制模师傅;>>>故,加工费=2695+5;

故,材料费=2732+572+546=¥3850

加工费:含CNC费、电极加工费、线切割费、人工费等,约占总模价的30%-50%; CNC费=材料费*70%=3850*70%=2695

元 ---------先按材料费估计

电极加工费=(前模仁+后模仁)*40%=(674+758)*40%=572元 ---------先按材料费估计

线切割费=(前模仁+后模仁)*30%=(674+758)*30%=430元 ---------先按材料费估计

人工费=3500元(按珠三角的情况,一个制模师傅带两补师一个月可做2套模计,工资共约7000元)

>>>故,加工费=2695+572+430+3000=¥7197

>>>设计费=(材料费+加工费)*10%=(3850+7197)*10%=¥1105

试模费:一般至少要试3次模,中小型模具试一次模收费约500元,塑胶材料费约200元

>>>故,试模费=(500+200)*3=¥2100

至此,完成一套模具的基本费用总计 = 材料费+加工费+设计费+试模费 = 3850+7197+1105+2100

=14252元

>>>利润=14252*30%=4276

>>>包装运输费=14252*3%=¥428

>>>增值税=14252*17%=¥2423

总模具价=14252+4276+428+2423=21679元

如客户改模较多,应考虑收取相应的改模费用。

模具的报价策略和结算方式

模具的报价与结算是模具估价后的延续和结果。从模具的估价到模具的报价,只是第一步,而模具的最终目的,是通过模具制造交付使用后的结算,形成最终模具的结算价。在这个过程里,人们总是希望,模具估价=模具价格=模具结算价。 而在实际操作中,这四个价并不完全相等,有可能出现波动误差值。这就是以下所要讨论的问题。

当模具估价后,需要进行适当处理,整理成模具的报价,为签定模具加工合同做依据。通过反复洽谈商讨,最后形成双方均认可的模具价格,签订了合同。才能正式开始模具的加工。

模具估价与报价、报价与模具价格

模具估价后,并不能马上直接作为报价。一般说来,还要根据市场行情、客户心理、竞争对手、状态等因素进行综合分析,对估价进行适当的整理,在估价的基础上增加10-30%提出第一次报价。经过讨价还价,可根据实际情况调低报价。但是,当模具的商讨报价低于估价的10%时,需重新对模具进行改进细化估算,在保证保本有利的情况下,签订模具加工合同,最后确定模具价格。模具价格是经过双方认可且签订在合同上的价格。

这时形成的模具价格,有可能高于估价或低于估价。当商讨的模具价格低于模具的保本价进,需重新提出修改模具要求、条件、方案等,降低一些要求,以期可能降低模具成本,重新估算后,再签订模具价格合同。应当指出,模具是属于科技含量较高的专用产品,不应当用低价,甚至是亏本价去迎合客户。而是应该做到优质优价,把保证模具的质量、精度、寿命放在第一位,而不应把模具价格看得过重,否则,容易引起误导动作。追求模具低价,就较难保证模具的质量、精度、寿命。廉价一般不是模具行业之所为。但是,当模具的制造与制品开发生产是同一核算单位或是有经济利益关系时,在这种情况下,模具的报价,应以其成本价作为报价。

模具的估价仅估算模具的基本成本价部分,其它的成本费用、利润暂不考虑,待以后制品生产的利润再提取模具费附加值来作为补偿。但此时的报价不能作为真正的模具的价格,只能是作为模具前期开发费用。今后,一旦制品开发成功,产生利润,应提取模具费附加值,返还给模具制造单位,两项合计,才能形成模具的价格。这时形成的模具价格,有可能会高于第一种情况下的模具价格,甚至回报率很高,是原正常模具价格的几十倍,数百倍不等。当然,也有可能回报率等于零。

3)模具设计

这篇模具文章,顶你三年学校的学习!

客户确认报价及支付第一笔预付款(定金)后,即可安排模具设计及加工。

1、 模具设计经验谈:

下面是在模具设计时应考虑的要点,供参考。

①、当把成品图调进模图时,成品图必须乘缩水。(模具尺寸=产品尺寸×缩水)必须把成品图MIRROR(镜射)一次,即模圈里的成品图是反像的(成品是完全对称的除外)在前模,应把不属于前模的线条删除在后模,应把不属于后模的线修删除。

②、成品在模具里应遵循分中的原则,特别是对称的,成品如果不分中,到工场加工时很可能出错。

③、所有枕位之模具,枕位必须避开入水,无法避开时要加水口铁。

④、成品之间12—20mm(特殊情况下,可以作3mm)当入水为潜水时,应有足够的潜水位置,成品至CORE边15-50mm,成品至CORE的边距与制品的存度有关

⑤、藏CORE(内模料)深度28mm以上,前后模内模料厚度与制品的平面投影面积有关,一般制品可参考下表,经验数值选定。CORE料边至回针应有10mm距离。 CORE料宽度一般比顶针极宽或窄5—10mm,最低限度成品胶位应在顶针板内不影响落顶针,CORE料边至模胚边一般应有45—80mm

⑥、当在一块内模料上出多个CAVITY时,内模料大小不超过200×200mm。

⑦、模内镶入模框中圆角一般取10mm,如要开精框时则取16mm或更大,铍铜模模内不倒圆角。

⑧、任何一种塑胶入水位置应避免从唧咀直行入型腔。

⑨、镜面透明之啤塑(K料、亚加力、PC等)应注意,冷料井入水流量及入水位

置不能直衡(冲),一般作成“S”型缓冲入水,扇形浇品,使成品表面避免产生气级流雲。

⑩选模胚的一般原则:

当模胚阔度在250mm(包括250mm)以下时,用工字型模胚口型,模胚阔度在250—350mm时,用直力有面板模胚(T型)。模胚阔度在400mm以上并且有行位时用直力有面板模胚T型,没有行位时用直力无面板模胚(H型)有力模胚必须加工W25mm×H20mm码模坑,底面板必须有码模孔(中心距为“7、10、14”,中心“7、10”

用¢二分之一牙,中心“14”的用¢八分之五牙,深度19—24mm细水口模胚一律采用I字型模胚。

当A板开框深度较深(一般大于60mm)时,可考虑开通框或选用无面板的模架; 有行位或较杯的模胚,A板不应用通框,当A板开框深度较深(一般大于60mm)时,可考虑不用面板;

方铁的高度,必须能顺利顶出产品,并顶针板离托板间有5—10mm的间隙,不可以当顶针板顶到托板上时,才能顶出产品,所以当产品较高时,要注意加高方铁; 模胚A板(B板)要有四条25.4mm×450撬模坑;

模板四边都有撬模坑5mm深;

顶针底板按模胚大小或高度加垃圾针(支承点)350mm以下为4粒,350mm—550mm为6粒,550mm以上为10粒或按设坟增加或减少。

有推板的模胚,一定不可以前模道柱后模导套;

前模模板厚度一般等于前模开框深度加25mm—35mm左右,当模胚无面板时,前模模板厚度一般等于前模开框深度加40mm—50mm左右。

后模模板厚度一般等于后模开框深度40—50mm左右,(可在模胚资料上查到标准托板厚度,一般是无需用托板;

当内模料镶CORE是圆形时,选用有托板的模胚;

当有行位或较杯时边钉一定要先入10至15mm到斜导柱才可以顶入滑块内,即当料导柱特别长时,应前模导柱,后模导套。以方便加长导柱;

使用顶针板导柱时,必须配置相应的铜质导套中托司,顶针板导柱的直径口,一般与标准模胚的回针直径相同,但也取决于导柱的长度C,其适用范围见下表,导柱的长度以伸入托板或B板10mm为宜。

2、模具设计实例

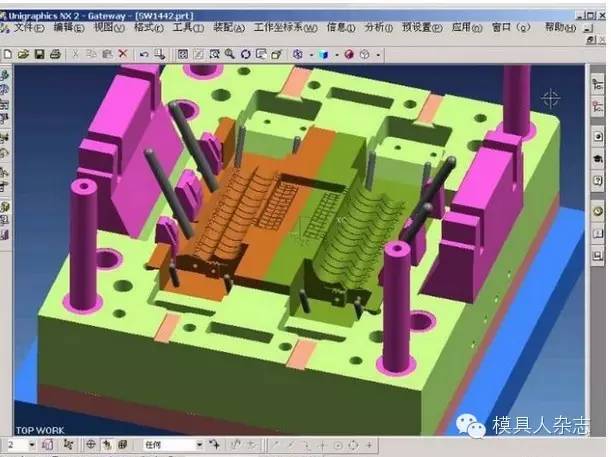

下面以一套模具设计的过程,详细介绍模具设计的各个方面。一名模具设计师通常要出两种图即2D图和3D图,又叫2D分模、3D分模。2D图主要是模具组装图和零件图,供采购部买材料及加工车间制造时使用。3D图为电子档,供CNC编程人员编电脑锣程式使用。

常用的设计软件有2D制图方面是AutoCAD,它占霸主地位;3D方面就很多,这里主要说一下目前珠三角区域常用的,如PRO-E,UG(本人开始使用时是UG 17.0,现已发展到UG NX3.0 )、CATIA、SilodWorks等。如下为它们的图标:

很多模具设计师都在讨论UG和PRO-E的优劣,我另外介绍一下3D编程软件,常用有:Master;a、初步确定模具结构;产品装配在小家电的内部,无外观要求,尺寸小,订单;b、模具报价;参考前面的章节;通过粗略的模具图可以确定模胚为:DCI2025A;c、2D模具图的绘制;先用AutoCAD绘出2D组立图,然后出零件图;主要为:流道系统、成型系统、顶出系统

很多模具设计师都在讨论UG和PRO-E的优劣,我个人觉得软件只是模具设计中使用的工具之一,它们各有优缺点,关键个人使用是否习惯和舒服。软件总是不断在发展中的,功能的改进都是以方便用户为准则。我就常常两种软件一起使用,因为不同公司会有不同的软件。总体来讲,PRO-E结构、功能严谨;而UG则较自由。

另外,介绍一下3D编程软件,常用有:MasterCAM、CIMATRON IT、UG。其中前两种被最早应用到模具制造业中;特点是无参数化、易学、使用方便,但在某些方面均存在不足。而参数化的UG则优势明显,越来越多的公司逐渐抛弃MasterCAM、CIMATRON IT,转向UG。因此CNC编程UG化是大势所趋!!!

下图为一款产品插座的3D图,材质:PC透明,直径=17.0mm,高=14.0mm,月订单6万。

a、初步确定模具结构

产品装配在小家电的内部,无外观要求,尺寸小,订单量大;同时,产品结构简单,模具无需特殊抽芯的机构。故,考虑使用三板模(小水口模),推板顶出方式,潜水口入水,后模CORE为镶件(模具改好后,做加硬处理)。模仁及后模CORE钢料均用较硬的S136(国产)

b、模具报价

参考前面的章节。

通过粗略的模具图可以确定模胚为:DCI2025 A60B50C70

c、2D模具图的绘制

先用AutoCAD绘出2D组立图,然后出零件图,再出模具BOM,即采购单。 绘制2D组立图时,要从模具结构各方面考虑!

主要为:流道系统、成型系统、顶出系统、冷却系统、排气系统等。 组立图至少要有4个视图:前模图、后模图、横向剖视图、纵向剖视图;有斜顶、行位的还要单独给图,复杂的流道还要有细部图。图中要把各零部件、机构、系统本身及它们的相五之间的关系表达清楚。

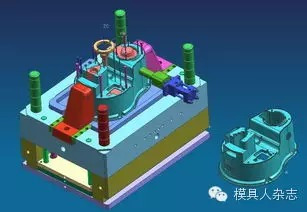

d、3D模具图的绘制

3D图纸绘好,提供给CNC编程员,即可开始编制NC程式,安排锣模胚、钢料、铜公等。模具机加工正式展开。

这篇模具文章,顶你三年学校的学习!

八、 结束语

本文为作者利用业余时间写成的,主要谈了本人从事塑胶模具行业这几年的一些经验。
